一种水选育种装置的制作方法

本发明属于农业育种领域，尤其涉及一种水选育种装置。

背景技术：

农业大数据是融合了农业地域性、季节性、多样性、周期性等自身特征后产生的来源广泛、类型多样、结构复杂、具有潜在价值，并难以应用通常方法处理和分析的数据集合。它保留了大数据自身具有的规模巨大、类型多样、价值密度低、处理速度快、精确度高和复杂度高等基本特征，并使农业内部的信息流得到了延展和深化。

育种通过创造遗传变异、改良遗传特性，以培育优良动植物新品种的技术。以遗传学为理论基础，并综合应用生态、生理、生化、病理和生物统计等多种学科知识。

农业大数据涉及到耕地、插种、施肥、杀虫、收割、存储、育种等各环节，在育种时，需要对种子进行分选，针对少量种子的分选，目前大多人们采用将种子泡在水里进行分选，有坏或颗粒较小的种子将会浮起来，在此过程中，人们需要搅动泡着种子的水，使种子能够全面进行分选，分选完成后，人们再使用其他工具将浮起来的种子捞起，如此一系列的步骤中，需要耗费大量的人力、花费大量的时间、工作效率低、操作复杂的缺点，因此亟需研发一种制作成本低、实用性强、节省人力、节约时间、工作效率高、操作简单的水选育种装置。

技术实现要素：

本发明为了克服针对少量种子的分选，目前大多人们采用将种子泡在水里进行分选，需要耗费大量的人力、花费大量的时间、工作效率低、操作复杂的缺点，本发明要解决的技术问题是提供一种制作成本低、实用性强、节省人力、节约时间、工作效率高、操作简单的水选育种装置。

为了解决上述技术问题，本发明提供了这样一种水选育种装置，包括有底板、左侧板、支架和固定板，底板顶部左侧竖直焊接有左侧板，底板顶部右侧竖直对称焊接有支架，左侧板右侧面中部水平焊接有固定板，左侧板的左侧上方焊接有进料斗，固定板上设有初步过滤部，进料斗连通初步过滤部，支架上设有搅拌分选部，初步过滤部连通搅拌分选部，待分选的种子由进料斗进入初步过滤部到搅拌分选部中，搅拌分选部中设有外框和内框，种子落入内框中，内框中倒入盐水，内框上设有出水口，外框设有排水管。

上述装置中，所述搅拌分选部包括转轴、齿片和电动机，外框的顶端竖直设有转轴，转轴穿过内框的底端到内框内，转轴在内框内的部分上设有齿片，转轴连接电动机。所述排水管上设有排水阀门，排水阀门选用换向阀，排水阀门连接有水管，水管的另一端输入到内框。所述内框上设有第一出水口和第二出水口，第一出水口位于第二出水口的上方，第一出水口位于内框的端部，第二出水口的位置接近内框的底部。所述初步过滤部包括处理框、第一网板和第二网板，在左侧板上部开有通孔，通孔位置的左侧板上倾斜设置有第一网板和第二网板，第一网板位于左侧板的右方，第二网板位于第一网板的下方，第二网板位于处理框的正上方，处理框固定在固定板上，进料斗位于通孔和左侧板的右方连通第一网板。

本发明所提供的一种水选育种装置，达到了制作成本低、实用性强、节省人力、节约时间、工作效率高、操作简单的效果。

附图说明

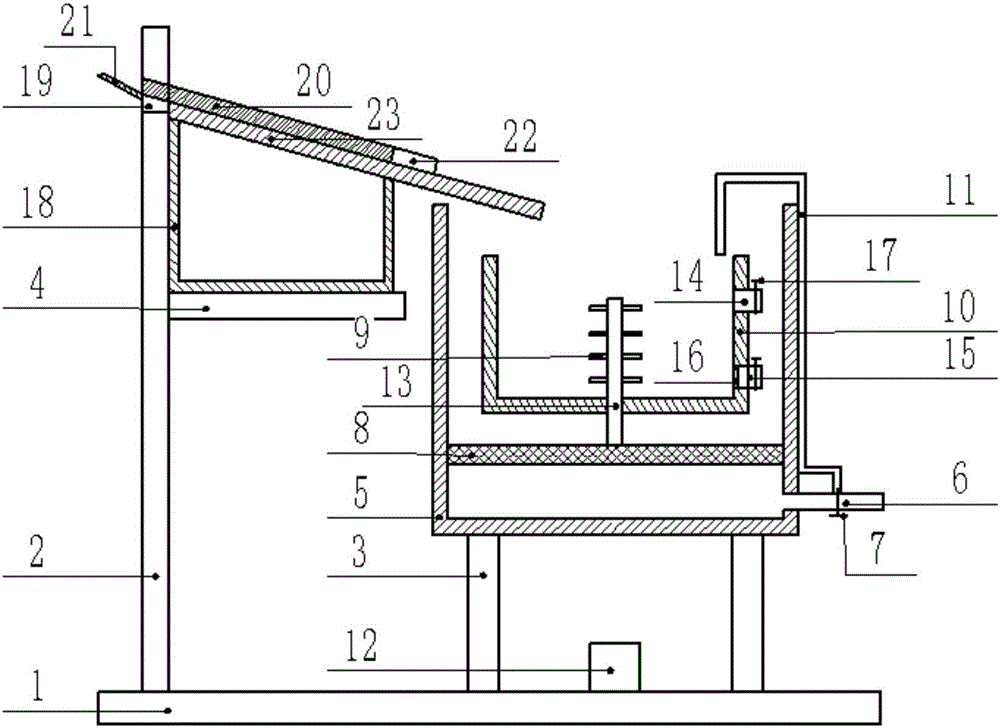

图1为本发明的水选育种装置的主视结构示意图。

附图中的标记为：1-底板，2-左侧板，3-支架，4-固定板，5-外框，6-排水管，7-排水阀门，8-滤网，9-齿片，10-内框，11-水管，12-电动机，13-转轴，14-第一出水口，15-第二出水口，16-过滤网，17-关闭阀门，18-处理框，19-通孔，20-第一网板，21-进料斗，22-收集箱，23-第二网板。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

一种水选育种装置，如图1所示，包括有底板、左侧板、支架和固定板，底板顶部左侧竖直焊接有左侧板，底板顶部右侧竖直对称焊接有支架，左侧板右侧面中部水平焊接有固定板，左侧板的左侧上方焊接有进料斗，固定板上设有初步过滤部，进料斗连通初步过滤部，支架上设有搅拌分选部，初步过滤部连通搅拌分选部，待分选的种子由进料斗进入初步过滤部到搅拌分选部中，搅拌分选部中设有外框和内框，种子落入内框中，内框中倒入盐水，内框上设有出水口，外框设有排水管。搅拌分选部包括转轴、齿片和电动机，初步过滤部包括处理框、第一网板和第二网板。

底板1顶部左侧竖直焊接有左侧板2，底板1顶部右侧竖直对称焊接有支架3，左侧板2右侧面中部水平焊接有固定板4，支架3顶部通过螺栓连接的方式连接有外框5，外框5右侧壁下部通过法兰连接的方式连接有排水管6，排水管6上通过丝扣连接的方式连接有排水阀门7。外框5内下部水平设有滤网8，滤网8的左端与外框5内左侧壁焊接连接，滤网8的右端与外框5内右侧壁焊连接，滤网8的顶端竖直设有转轴13，转轴13穿过内框10的底端到内框10内，转轴13在内框10的部分上设有齿片9，齿片9垂直安装在转轴13上，转轴13连接有电动机12，电动机12带动转轴13和齿片9转动，用于搅拌内框的种子液体混合物。排水阀门7选用换向阀，排水阀门7连接有水管11，水管11由换向阀连接的内框10上方，外框5的液体可以输出到内框5内重复使用。由于排水阀门7时换向阀，可以决定外框内的使用后的液体是丢弃还是重复使用。内框10是整体不透水结构，在内框10中添加液体进行种子分选，优选盐水。在内框10的侧边安装有出水口，为了方便分离液体中的漂浮物和液体，在内框10上设有两个出水口，第一出水口14位于第二出水口15的上方，第一出水口位于内框10的端部，第二出水口15的位置接近内框10的底部，方便排水收集种子。第二出水口15与内框10的内部安装有过滤网16，用来阻挡种子随液体流出，第一出水口14的直径较大，能够保证漂浮物流出内框10，第一出水口14和第二出水口15上都设有关闭阀门17，用于控制出水口。

固定板4上通过螺栓连接的方式连接有处理框18，左侧板2上部开有通孔19，通孔19位置的左侧板2上倾斜焊接有第一网板20，第一网板20位于左侧板2的右方，第一网板20位于处理框18的正上方，第一网板20左高右低，第一网板20位于外框5和内框10的左上方，通孔19位置的左侧板2上焊接有进料斗21，进料斗21与通孔19内连通。第一网板20的孔径大于种子的直径，用于初步晒出体积大于种子的杂物，第一网板20的尾端设有收集箱22，收集箱用来收集晒出来的颗粒杂物，第一网板20的下方设有第二网板23，第二网板23固定在左侧板2上，第二网板23的孔径小于种子的直径，用来承接第一网板20落下的种子混合物，同时第二网板23位于处理框18的正上方，灰尘落到处理框18内，第二网板23的长度大于第一网板20的长度，优选等于第一网板20和收集箱22的长度之和，第二网板23的尾端伸入到内框10内，种子混合物落入内框10内。底板1的材质为Q235钢，处理框18的材质为不锈钢。

工作原理：使用本发明时，先将需要进行分选的种子倒入进料斗21，倒入进料斗21内后的种子通过通孔19经过第一网板20和第二网板23滑落到内框10内，第一网板20能够过滤种子的较大杂物，第二网板23能够过滤种子中的灰尘，过滤后的灰尘处理框18内。当种子全部落入内框10后，向内框10内注入适量的盐水，水面高于第一出水口14的位置，注入后，开启电机搅拌内框10内的种子，充分搅拌，坏掉的颗粒和瘪种子都会浮起在水面，而且也能对种子的表面进行杀菌，内框10内有坏或颗粒较小的种子将会浮起来，当搅拌充分，大量的种子沉积到底部，打开第一出水口14上的关闭阀门，浮起的种子随液体一起流出到外框5内，滤网8能够过滤颗粒物，液体到达滤网8的下方，在漂浮物流出后，打开第二出水口15上的关闭阀门，放出内框10内的液体，取出种子完成种子分选。外框5内的盐水由于已经使用过，浓度较低，添加适量盐搅拌后，可以继续使用，继续使用的话，关闭第一出水口14合第二出水口15的阀门，打开排水阀门7，盐水流入内框5中，加盐搅拌后使用，也可以打开排水阀门7直接排出废弃盐水。

因为底板1的材质为Q235钢，Q235钢的承重能力强，不易腐蚀，能够增加底板1的使用寿命。因为处理框18的材质为不锈钢，不锈钢耐酸，在长期使用的情况下不易生锈，使得处理框18更加经久耐用，并易于清洗。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
