一种具有双电池组的园林工具的制作方法

本发明属于园林工具设计技术领域，具体涉及一种具有双电池包驱动的园林工具。

背景技术：

目前，在园林工具中，割草机作为修理草坪的主要电动工具，以其便捷的实用性受到广大使用者的认可，但随着用户对割草机，尤其是四轮割草机的灵活性及便捷性要求越来越高，采用电池包对工具进行供电越来越受到消费者的欢迎，但是由于电池容量的制约，电池包的使用时间受到限制。如，中国实用新型专利公告CN203120457U号专利，该专利公开了一种双锂电池割草机，其中双锂电池相互串联为割草机提供动力，以提高割草机的工作时间，但是，双锂电池串联供电结构过于单一，无法根据实际需求对电池进行调节控制，同时，双电池串联对工具进行供电会存在电量浪费的情况。

随着使用者对割草机的使用时间要求越来越长，因此，鉴于以上问题，有必要提出一种新型的割草机，该割草机可满足使用者的使用需求，同时，避免电池电量的浪费。

技术实现要素：

有鉴于此，本发明提供了一种具有双电池组的园林工具，其包括：机体、安装于机体内的驱动电机、刀片及驱动源，所述驱动源内设置有一对电池组及分别连接于该对电池组的按压开关，所述园林工具设有一钥匙，所述钥匙插设于所述该对按压开关之间，所述钥匙可分别向左、右旋转，以分别闭合该对按压开关中的一个。

优选的，所述钥匙包括用于抵接所述按压开关的抵接部及自抵接部向上延伸的手持部，所述抵接部呈”V“型。

优选的，所述驱动源包括用于容置两对电池组的外壳，所述外壳包括承载部及与可与所述承载部上下盖合的上盖部，所述电池组容置于所述承载部内。

优选的，所述承载部设有容置所述开关的收容部，所述收容部的顶端设置成与所述抵接部外轮廓一致的“V”型。

优选的，所述钥匙使用时，所述抵接部延伸入所述收容部内，所述手持部延伸至所述收容部外部。

优选的，所述上盖部上设有上下贯穿可观察所述承载部内电池组的视窗部。

优选的，所述视窗部上设有可拆卸的挡板。

优选的，所述电池组上设置可视化的电量显示装置。

与现有技术相比，本发明公开的割草机手柄旋转机构的优点是：

本发明所述园林工具的驱动源内设置可独立切换的两个电池组，可为使用者提供充足的电量，两个所述电池组分别电性连接于一个按压开关，使用者可通过钥匙操作闭合其中一个开关，以使用两个电池组中的一个对所述割草机进行供电，方便使用者对电池组的选择，并且能够清楚的了解电池组的使用状态，避免电池组电量的浪费，延长了工具的使用时间。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明割草机的立体图。

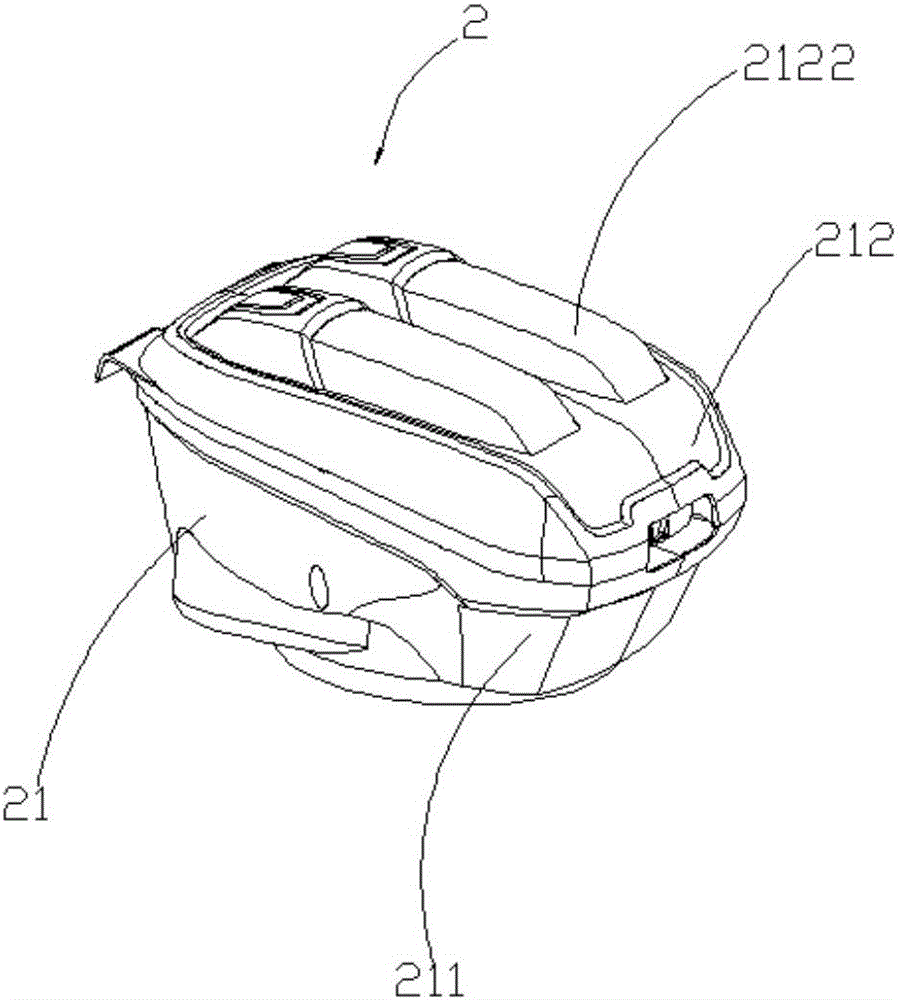

图2为本发明割草机的驱动源的立体图。

图3为本发明割草机的驱动源的部分分解图。

图4为本发明割草机钥匙与开关配合的立体图，按压开关处于断开状态。

图5为本发明割草机的钥匙与开关配合的立体图，其中一按压开关处于闭合状态。

图6为与图5类似，但钥匙旋转闭合另一按压开关的状态。

图中的数字或字母所代表的相应部件的名称：

100、割草机 1、机体 11、前滚轮 12、后滚轮 13、安装板

14、操作杆 15、保护开关 2、驱动源 20、电池组 21、外壳

211、承载部 2111、容置槽 2112、收容部 212、上盖部

2121、视窗部 2122、挡板 221、按压开关 2210、按压部 222、钥匙

2221、抵接部 2222、手持部

具体实施方式

正如背景技术部分所述，现有技术中的在使用园林工具时，对园林工具的推杆有着不同高度的需求，市面上大多采用单电池组形式的园林工具，或者双锂电池相互串联为园林工具提供动力，以提高园林工具的工作时间，但是，双锂电池串联供电结构过于单一，无法根据实际需求对电池进行调节控制，同时，双电池串联进行供电会存在电量浪费的情况。

本发明针对现有技术中的不足，本发明提供了一种双电池组供电驱动的园林工具。

下面将通过具体实施方式对本发明的技术方案进行清楚、完整地描述。显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请一并参见图1至图6，如图所示，一种园林工具，本发明以割草机100，为实施方式进行描述，其包括：机体1、安装于机体1内的驱动电机(未图示)、由驱动电机驱动的齿轮箱(未图示)、连接于齿轮箱用于割草工作的刀片(未图示)及驱动源2。在本发明中，驱动源2具体的设置为电池包，优选地为采用锂电化学物质类的电池，也可采用镍氢类电池，在其他实施方式中，驱动源也可采用内燃机，或者直接接通电源，采用交流电供能，在本发明中，使用电池包作为驱动源2，如此，割草机100不受电源位置及距离的限制，同时重量不会像使用内燃机作为驱动力那么重，使用者使用方便，且使用成本大大降低；本发明中驱动电机优选的使用无刷直流电机，在其他实施方式中，驱动电机也可采用串激电机或其他类型的电机，本发明中不做限定。

本发明割草机100的机体1采用注塑一体成型，因为割草机100作为户外工具需要常年在户外各种环境进行工作，为了提高机体1的强度可采用金属机体，可尽量采用铝或合金类的金属，在保证机体1强度的同时尽量降低割草机机体的自身重量；为降低成本也可采用塑料与金属Insert-Molding的方式成型。

所述割草机100的机体1前端及后端两侧均安装有滚轮，前端的滚轮11较后端的滚轮12要小，所述割草机100的后端两侧还设有一对安装板13、可旋转的固定于所述安装板13上的操作杆14及保护开关15，在其他实施方式中，也可取消安装板13结构，操作杆14、保护开关15及其他设置于安装板13的结构均可直接设置于割草机100的机体1上，在本发明中设置的安装板13优选的采用金属材料制成，其他实施方式所述安装板13也可采用高强度塑料或其他材料制成，如此设置，在割草机100的机体1损坏时，只需要将安装板13拆卸下来更换至新的割草机100的机体1上即可，无需将操作杆14及保护开关15从安装板13上拆卸下来，方便了使用者维护及维修割草机100。

本发明中，所述驱动源2设置于所述机体1的上方，所述驱动源2包括两组电池组20、用于放置两组所述电池组20的外壳21及控制机构22，所述外壳21包括位于下端的承载部211及可与所述承载部211上下盖合的上盖部212，所述上盖部212一端与所述承载部211连接。所述承载部211包括前端用于容放两电池组20的一对容置槽2111及位于所述容置槽2111后方的用于收容控制机构22的收容部2112，两个所述电池组20分别安装入对应所述容置槽2111内，所述上盖部212设有上、下贯穿的一对视窗部2121，一对所述视窗部2121分别沿上下方向正对两组所述电池组20，所述视窗部2121上设有可拆卸的挡板2122，所述割草机100正常使用时，所述挡板2122挡止于所述视窗部2121，防止杂物进入外壳21内，在需要观察电池组20使用状态时，可拆卸电池组20上方对应的所述视窗部2121上的挡板2122，对收容于所述承载部211内的电池组20状态进行观察。

所述控制机构22包括收容固定于所述收容部2112内的一对按压开关221及可插拔的钥匙222，所述按压开关221包括用于打开或闭合的按压部2210，所述承载部211的容置槽2111内设有电性连接所述按压开关221的接触部(未图示)，所述电池组20安装于所述容置槽2111内后，所述电池组20与所述接触部电性接触，其中每一所述按压开关221与每一所述电池组20一一对应电性连接。

该对所述按压开关221相对设置，所述钥匙222自上而下插入该对所述按压开关221之间，所述钥匙222包括用于抵接所述按压开关221的抵接部2221及自抵接部2221向上延伸的手持部2222，所述抵接部2221延伸入所述收容部2112内，所述手持部2222向上延伸至所述收容部2112外侧，所述抵接部2221呈”V“型，所述抵接部2221在待机时位于所述按压开关221的按压部2210之间，所述钥匙222可左、右旋，所述钥匙222设有向左旋转状态、向右旋转状态及位于中间的待机状态，所述钥匙222在待机状态向左、右旋转时，仅能抵触一个按压开关221，即仅在两个电池组20之间选择性连通并使用其中一个电池组20进行供电。所述收容部2112的顶端设有与所述抵接部2221外轮廓一致的“V”型的插槽，所述钥匙222向下插入所述收容部2112后，左、右旋转所述钥匙222启动按压开关221后，钥匙222无法自收容部2112内拔出，避免割草机100在使用时，钥匙222意外脱落而遗失，更进一步的避免了所述割草机100在通电启动后钥匙222脱落导致割草机100突然断电，从而影响使用。

所述钥匙222插入所述收容部2112内，旋转钥匙222启动按压开关221后，在将上盖部212盖合于所述承载部211上方，在所述割草机100待机或不使用时，可将钥匙222拔出，避免所述割草机100意外启动。

所述驱动源2安装于所述主机1的上方，所述驱动源2电性连接于所述驱动电机，优选的实施方式为所述驱动源2与所述驱动电机之间采用对接连接器或耦合器进行连接，如此设置方便驱动源2的拆装。

所述电池组20上设置可视化的电量显示装置，使用者可根据电池组20的电量在两个电池组20之间选择性的采用其中一个电池组20进行供电。

本发明所述割草机100的驱动源2内设置可独立切换的两个电池组20，可为使用者提供充足的电量，两个所述电池组20分别电性连接于两个按压开关221，使用者可通过钥匙222操作闭合其中一个按压开关221，对所述割草机100进行供电，方便使用者对电池组20的选择，并且能够清楚的了解电池组20的使用状态，避免电池组20电量的浪费。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本发明。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本发明的精神或范围的情况下，在其它实施例中实现。因此，本发明将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
