一种高速、多功能、精准排种器的制作方法

本实用新型涉及一种农业机械，尤其涉及一种高速、多功能、精准排种器。

背景技术：
：

目前市场上有气吸式排种器、指夹式、勺式、窝眼式等排种器。现有的气吸式排种器设计附件多繁琐，有风机、管道等繁琐成本高。气吸式排种器多以单行排种设计，不利于一个排种器内多行排种，机车必须高转述作业方可达到风机空气压力实现播种效果，有地头播种效果不理想的现象。指夹式、勺式排种器也是多以一个排种器内实现一行播种为主，其最佳播种速度多以3-5千米/小时左右为宜，速度过快勺的转述过高、离心力过大影响排种效果，勺式排种器地里土块过大或不平颠簸有落籽空穴现象。传统的窝眼式排种器也大多数以播种速度5-7千米/小时，毛刷辊易损不耐用，各别毛刷辊两端有过籽挤籽现象，还有部分播种器有磕籽现象，

技术实现要素：
：

本实用新型的目的在于提供一种高速、多功能、精准排种器，解决了传统排种器功能单一、播速慢、高速排种量不精的问题；排种频率高、可高速作业、可以播多样作物、一二三行随意调整、清种好、不嗑籽、提高毛刷辊使用寿命、制作简捷。

本实用新型由如下技术方案实施：一种高速、多功能、精准排种 器，其特征在于，其包括上下开口的中空箱体；在所述箱体的上方开口铰接设有上盖；在所述箱体内平行设有所述主动轴和所述从动轴，所述从动轴置于所述主动轴的斜下方；所述箱体外侧的所述主动轴与所述从动轴通过链条传动连接；在所述箱体内的所述主动轴上套设有毛刷辊，在所述毛刷辊两端的所述主动轴上套设有毛刷端垫；在所述从动轴上活动套设有三个排种轮；沿所述排种轮的轮面上设有刀槽，在所述刀槽上均匀排列设有窝眼；在所述从动轴上方的所述上盖上设有进料口；在所述箱体内部竖直设有所述毛刷梳，所述毛刷梳的梳齿尖部位于所述毛刷辊中心水平线切点上；在与所述从动轴相邻的所述箱体的内壁上水平设有挡种板；在所述从动轴下方竖直设有与所述刀槽数量对应的清种刀，所述清种刀的刀刃对应置于所述刀槽内；在所述毛刷辊的下方、所述清种刀的一端设有导种槽，所述导种槽中部设有方形凹槽，在所述方形凹槽两侧分别设有一个V形凹槽，所述方形凹槽和所述V形凹槽的槽口与所述排种轮的轮面相对设置。

在所述从动轴上活动套设有所述排种轮与定位光面轮的组合，所述排种轮与所述定位光面轮的总数为三个。

在所述从动轴上活动套设有一个所述排种轮，在所述排种轮两侧分别套设有一个所述定位光面轮。

在所述从动轴上活动套设有一个所述定位光面轮，在所述定位光面轮两侧分别套设有一个所述排种轮。

本实用新型的优点：制作简单，易于维护。采用增加排种轮5的排种孔数、三个排种轮的种腔共享、其两个轮之间没有设隔板，有益 于向导种槽供种、防止种子在种腔内由于半药湿度大的篷籽现象、提高排种频率，性能可达12千米/小时。定位光面轮在箱体内不转动、起到封闭作用、避免对种子摩擦，播一行时安装两个定位光面轮、播两行时安装一个定位光面轮，播三行时不安装光轮，为此一、二、三行播种可随意调换。在排种器毛刷辊下方设导种槽，种子过毛刷辊就沿着导种槽滑下，没有硬物挤压流畅排种，没有嗑籽机会，毛刷辊两端设有特置毛刷辊端垫使毛刷辊和排种轮之间的间隙配合合理，不向种腔外挤籽。可适用于当今的大中型机械播种作业。

附图说明：

图1为本实用新型的整体示意图。

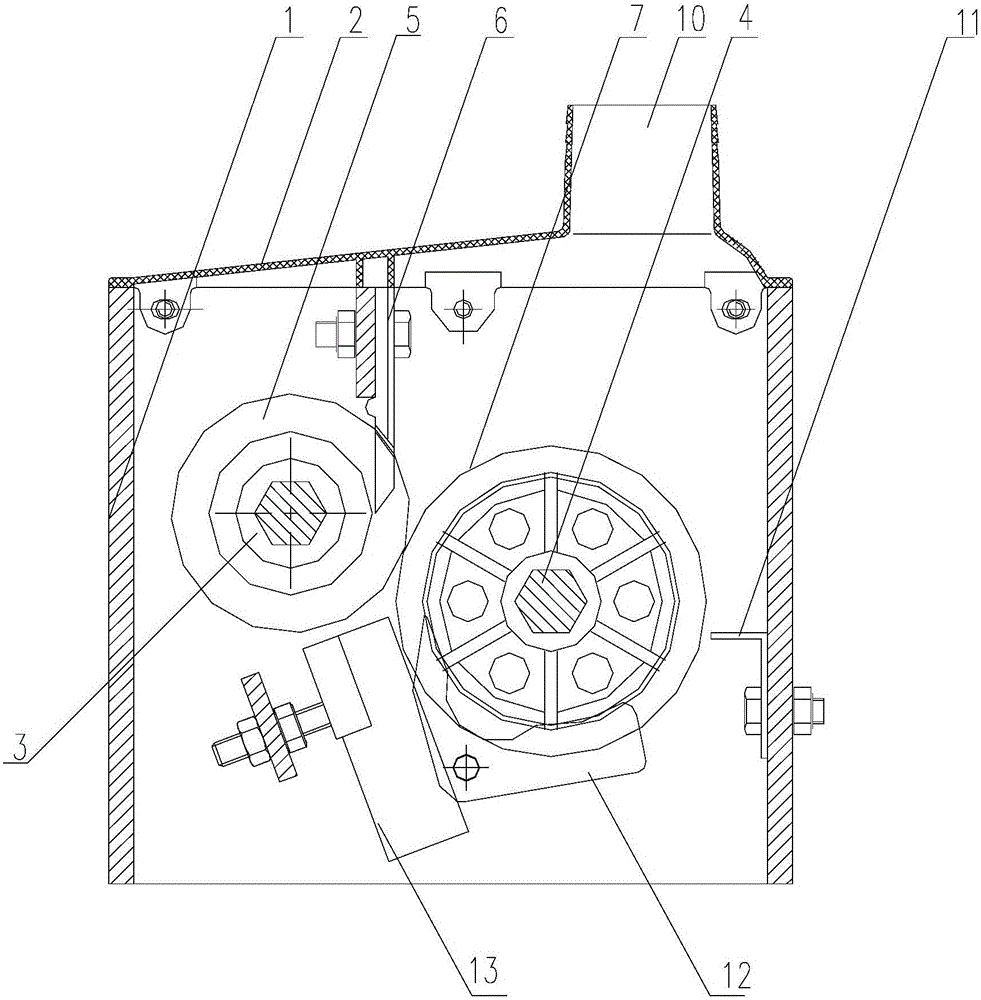

图2为本实用新型的整体结构剖示图。

图3为图1的A-A剖面示意图。

图4为毛刷辊和毛刷端垫的结构示意图。

图5为毛刷梳的结构示意图。

图6为排种轮、清种刀和导种槽的结构示意图。

图7为排种轮、定位光面轮、清种刀和导种槽的结构示意图。

图8为另一种排种轮、定位光面轮、清种刀和导种槽的结构示意图。

箱体1、上盖2、主动轴3、从动轴4、毛刷辊5、毛刷梳6、排种轮7、定位光面轮8、窝眼9、进料口10、挡种板11、清种刀12、导种槽13、毛刷端垫14、刀槽15、方形凹槽16、V形凹槽17。

具体实施方式：

如图1至图6所示，一种高速、多功能、精准排种器，其包括上下开口的中空箱体1；在箱体1的上方开口铰接设有上盖2；在箱体1内平行设有主动轴3和从动轴4，从动轴4置于主动轴3的斜下方，从动轴4水平中心线，与通过主动轴3中心点和从动轴4中心点的连接线的夹角角度为18度；箱体1外侧的主动轴3与从动轴4通过链条传动连接；主动轴3的两端置于箱体1外侧便于任意一端或两端同时与动力源传动连接，节省材料、故障少、使用便捷；在箱体1内的主动轴3上套设有毛刷辊5，在所述毛刷辊5两端的所述主动轴3上套设有毛刷端垫14；在箱体1内部竖直设有毛刷梳6，毛刷梳6的梳齿尖部位于毛刷辊5中心水平线切点上；在从动轴4上活动套设有三个排种轮7；或如图7所示，在从动轴4上活动套设有一个排种轮7，在排种轮7两侧分别固定套设有一个定位光面轮8；或如图8所示，在从动轴4上固定套设有一个定位光面轮8，在定位光面轮8两侧分别套设有一个排种轮7；定位光面轮8在从动轴4上不旋转，作为调整行数的功能轮，播一行作物时，安装两个定位光面轮8、一个排种轮7；播两行作物时安装一个定位光面轮8、两个排种轮7。播三行作物时安装三个排种轮7；沿排种轮7的轮面上设有刀槽15，在刀槽15上均匀排列设有窝眼9；在从动轴4上方的上盖2上设有进料口10；在与从动轴4相邻的箱体1的内壁上水平设有挡种板11，在从动轴4下方竖直设有与刀槽15对应的清种刀12，清种刀12的刀刃对应置于刀槽15内；在毛刷辊5的下方、清种刀12的一端设有导种槽13，所述导种槽13中部设有方形凹槽16，在所述方形凹槽16两 侧分别设有一个V形凹槽17，所述方形凹槽16和所述V形凹槽17的槽口与所述排种轮7或定位光面轮8的轮面相对设置。

使用说明：将种子由进料口10倒入箱体1内，挡种板11防止从动轴4上方的种子掉落；旋转的主动轴3带动从动轴4同向旋转，落入窝眼9的种子随旋转的排种轮7，落入导种槽13内，从箱体1下方的开口落下；窝眼9内没有落下的种子被清种刀12从窝眼9内清除，落入导种槽13内，毛刷辊5将排种轮7轮面上的多余的种子拦住，防止多余的种子落入导种槽13内。
