一种清洗生猪的节水电动装置的制作方法

本实用新型涉及养殖设备领域，具体的说，是一种清洗生猪的节水电动装置。

背景技术：

养猪业是我国农业中的重要产业，对保障肉食品安全供应有重要作用，定期对养猪场里的生猪进行清洗能够提高猪的抵抗力，降低猪生病的几率，从而对猪肉食品的安全供应起到重要的保障作用。通常在对生猪进行清洗时，都是通过高压水来冲洗生猪，这种方式不仅不容易把生猪清洗干净，而且对水源造成极大的浪费。

因此，设计一款能把生猪清洗干净，并且能节约用水的清洗装置，是本技术领域的技术人员所要解决的技术问题。

技术实现要素：

本实用新型的目的在于提供一种清洗生猪的节水电动装置，能把生猪清洗干净，并且能节约用水。

本实用新型通过下述技术方案实现：

一种清洗生猪的节水电动装置，包括电机和转盘，所述电机外设有电机保护壳，且电机保护壳底部设有配合电机的转轴伸出的孔洞，电机通过转轴与转盘花键联接，且转盘的侧壁与底部均设有毛刷。

所述电机保护壳可以防止对生猪清洗时，水进入电机内，使电机短路，对电机造成损坏，且电机的转轴与转盘采用花键联接，可以使电机更有效的带动转盘旋转。使用时，启动电机，电机的转轴带动转盘旋转，使转盘侧壁以及底部的毛刷随着转盘旋转，从而实现对生猪的清洗。

采用这种结构设计的清洗装置，由于转盘的侧壁以及底部均设有毛刷，操作人员可以方便的使用转盘侧壁以及底部的毛刷，对生猪各个部位进行反复清洗，以到达把生猪清洗干净的目的。

进一步的，在所述电机保护壳的顶部设有空心连接杆，且在连接杆的自由端上设有手握部件，并在手握部件下方设有控制按钮，所述电机通过电线与控制按钮连接。所述手握部件形状为波浪形，操作人员使用时，用手握住手握部件可以防止清洗装置滑脱，并且在手握部件下方设有控制按钮，使操作人员在使用清洗装置时，能方便的控制电机的启动与关闭。

进一步的，所述电机保护壳的侧壁上还设有水管套接构件，且在水管套接构件上开设孔洞。使用清洗装置时，操作人员可以将水管套接在水管套接构件的孔洞内，在对生猪进行清洗时，水和转盘上的毛刷相配合，有利于把生猪清洗干净，并且不需要高压水流，从而进一步的实现了节约用水的功能。

进一步的，所述电机为防水电机，能够防止水进入电机内，从而进一步的保护电机不会因为水流入电机内，造成电机短路而被烧毁。

进一步的，所述毛刷采用猪鬃制作而成，猪鬃具有刚韧、富有弹性，且不易变形、耐潮湿、不受冷热影响的优点，采用猪鬃制成的毛刷，能够有效清洗掉生猪身上不易被水冲掉的污物，从而更进一步的保证了对生猪进行清洗的质量。

本实用新型与现有技术相比，具有以下优点及有益效果：

（1）本实用新型，能把生猪清洗干净，并且能节约用水；

（2）本实用新型，结构简单，操作方便。

附图说明

图1为一种清洗生猪的节水电动装置的立体图；

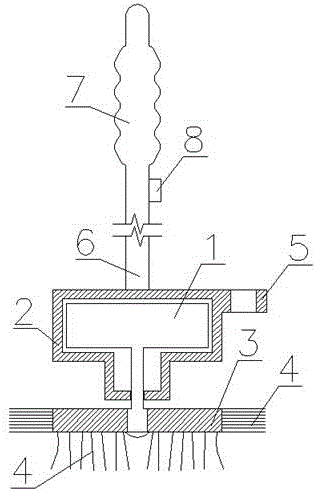

图2为一种清洗生猪的节水电动装置的剖视图；

图3为一种清洗生猪的节水电动装置的主视图；

其中：1—电机，2—电机保护壳，3—转盘，4—毛刷，5—水管套接构件，6—连接杆，7—手握部件，8—控制按钮。

具体实施方式

下面结合实施例对本实用新型作进一步地详细说明，但本实用新型的实施方式不限于此。

实施例1：

一种清洗生猪的节水电动装置，如图1-图3所示，包括电机1与转盘3，所述电机1外设有电机保护壳2，且在电机保护壳2的底部设有孔洞，电机1的转轴通过孔洞伸出电机保护壳2外部。

如图1-图3所示，所述转盘3底部的中心设有配合电机1的转轴的孔洞，且转轴的端部内侧设有内螺纹，外侧设有外花键，转盘3的孔洞上设有内花键，电机1的转轴与转盘3通过花键联接，并且在转盘3的底部还设有螺帽，螺帽通过与电机1的转轴相配合，将转盘3活动连接在转轴上。

所述电机保护壳2可以防止对生猪清洗时，水进入电机1内，使电机1短路，对电机1造成损坏，且电机1的转轴与转盘3采用花键联接，可以使电机1更有效的带动转盘3旋转。使用时，启动电机1，电机1的转轴带动转盘3旋转，使转盘3侧壁以及底部的毛刷4随着转盘3旋转，从而实现对生猪的清洗。

采用这种结构设计的清洗装置，由于转盘3的侧壁以及底部均设有毛刷4，操作人员可以方便的使用转盘3侧壁以及底部的毛刷4，对生猪各个部位进行反复清洗，以到达把生猪清洗干净的目的，并且电机1的转轴与转盘3活动连接，有利于转盘3的安装与拆卸。

实施例2：

本实施例在上述实施例基础上做进一步优化，如图1-图3所示，进一步地，所述电机保护壳2的顶部固定连接空心的连接杆6，且在连接杆6的自由端侧壁上设有波浪形的手握部件7，以便于操作人员使用时，可以防止清洗装置从手中滑脱。在手握部件下方设有控制按钮8，有利于操作人员使用时，对电机1的控制。所述电机1通过电线与控制按钮8连接，电线设在连接杆6的内部，有利于清洗装置的美观，并且连接杆6使清洗装置具有防水效果，防止水与电线的接触。

实施例3：

本实施例在上述实施例基础上做进一步优化，如图1-图3所示，进一步地，所述电机保护壳2的侧壁上还设有水管套接构件5，且在水管套接构件5上开设孔洞，使用清洗装置时，操作人员可以将水管套接在水管套接构件5的孔洞内，在对生猪进行清洗时，水和转盘3上的毛刷4相配合，有利于把生猪清洗干净，并且不需要高压水流，从而进一步的实现了节约用水的功能。

实施例4：

本实施例在上述实施例基础上做进一步优化，如图1-图3所示，进一步地，所述电机1为防水电机，能够防止水进入电机1内，从而进一步的保护电机1不会因为水流入电机1内，造成电机1短路而被烧毁。

实施例5：

本实施例在上述实施例基础上做进一步优化，如图1-图3所示，进一步地，所述毛刷4采用猪鬃制作而成，猪鬃具有刚韧、富有弹性，且不易变形、耐潮湿、不受冷热影响的优点，采用猪鬃制成的毛刷4，能够有效清洗掉生猪身上不易被水冲掉的污物，从而更进一步的保证了对生猪进行清洗的质量。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化，均落入本实用新型的保护范围之内。
