一种夹指链式残膜回收机的切膜装置的制作方法

本实用新型涉及一种残膜回收机的切膜装置，尤其是一种夹指链式残膜回收机的切膜装置，属于农业机械装备领域。

背景技术：

地膜覆盖种植技术因其高效增收，增温保墒等优点，在干旱半干旱地区得到广泛的推广和应用，但使用后的残膜连年得不到有效的回收，给农田造成了严重的残膜污染。

为解决残膜污染问题，研制一种夹指链式残膜回收机，该机具在作业过程中具有良好的夹持效果，但在地膜夹持过程中因残膜宽幅较大、韧性较大等特点而在不同程度上造成夹指链出现少夹、漏夹的情况，严重影响了残膜回收率和残膜回收机的作业效率，因此，研制一种结构简单和作业可靠的夹指链式残膜回收机的切膜装置具有重要意义。

技术实现要素：

本实用新型目的在于提供一种夹指链式残膜回收机的切膜装置，该装置具有结构简单、工作可靠和切膜效果好等特点。

本实用新型涉及一种夹指链式残膜回收机的切膜装置，包括切膜机构、传动链轮、轴承座和横轴，其特征在于切膜机构有多个，并排设在横轴上，且位于两夹指链链轮之间，轴承座设在横轴两端，传动链轮设在横轴一端的轴承座外侧，整个切膜装置通过轴承座联接在夹指链式残膜回收机两侧机架上，所述的切膜机构由切膜锯齿圆盘、定位螺栓、定位螺母和套筒组成，上述切膜锯齿圆盘固定在套筒上，上述定位螺母通过焊接方式固定在套筒上，上述套筒通过定位螺栓固定在横轴上。

所述的切膜锯齿圆盘外侧可以设有护罩。

本实用新型工作过程如下：机组作业时，液压油缸将残膜回收的工作部位降下，使切膜锯齿圆盘适当的切入地面，由拖拉机动力输出轴提供动力，通过传动链轮带动本装置工作，切膜锯齿圆盘向前转动切膜，将残膜切成长条状，其转动速度小于拖拉机的前进速度，切膜时与地面有一定的摩擦，有利于松动地表残膜，以便夹指链机构进行残膜回收。

本实用新型具有结构简单、工作可靠和切膜效果好等特点，能满足夹指链式残膜回收机的切膜要求。

附图说明

图1为本实用新型的结构示意图。

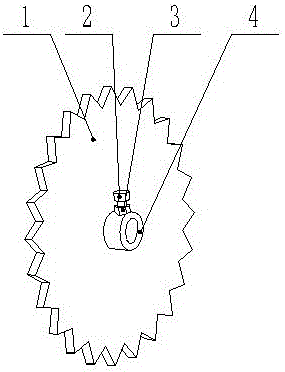

图2为本实用新型切膜机构的结构示意图。

图中标示1为切膜锯齿圆盘，2为定位螺栓，3为定位螺母，4为套筒，5为传动链轮，6轴承座，7为夹指链链轮，8为横轴。

具体实施方式

实施例1：

参照图1、图2，为一种夹指链式残膜回收机的切膜装置，包括切膜机构、传动链轮（5）、轴承座（6）和横轴(8)，其特征在于切膜机构有多个，并排设在横轴(8)上，且位于两夹指链链轮(7)之间，轴承座(6)设在横轴(8)两端，传动链轮(5)设在横轴(8)一端的轴承座(6)外侧，整个切膜装置通过轴承座(6)联接在夹指链式残膜回收机两侧机架上，所述的切膜机构由切膜锯齿圆盘(1)、定位螺栓(2)、定位螺母(3)和套筒(4)组成，上述切膜锯齿圆盘(1)固定在套筒(4)上，上述定位螺母(3)通过焊接方式固定在套筒(4)上，上述套筒(4)通过定位螺栓(2)固定在横轴(8)上。

实施例2：

本实施例与实施例1的区别在于所述的切膜锯齿圆盘（1）外侧可以设有护罩。
