一种可选择性支撑的土地整形装置的制作方法

本实用新型是一种可选择性支撑的土地整形装置，属于农业机械设备领域。

背景技术：

整地方式分为全面整地和局部整地。局部整地又分为带状整地和块状整地。

全面整地是翻垦造林地全部土壤，主要用于平坦地区。局部整地是翻垦造林地部分土壤的整地方式。包括带状整地和块状整地。

带状整地是呈长条状翻垦造林地的土壤。在山地带状整地方法有：水平带状、水平阶、水平沟、反坡梯田、撩壕等；平坦地的整地方法有：犁沟、带状、高垄等。

块状整地是呈块状的翻垦造林地的整地方法。山地应用的块状整地方法有：穴状、块状、鱼鳞坑；平原应用的方法有：坑状、块状、高台等

苗圃育苗和宜林地造林前均需进行整地作业。主要的林业整地机械有铧式犁、圆盘犁、旋耕机、圆盘耙及钉齿耙、弹齿耙（见耙）等。森林采伐迹地用的整地机械具有较大强度，且装有安全装置，以防止遇到障碍物时损伤工作部件。

在整地机械中，有一种长条式钉齿整地装置，这个装置连接在拖拉机的后方，用于整地，有时，因为整地要求的不同，需要在地面修整出不同高度的条形坑，但是在实际使用的时候，因为这个长条式钉齿整地装置本身重量的不足，在有些需要整形处深度的条形坑时，不足以完成任务。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种可选择性支撑的土地整形装置，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种可选择性支撑的土地整形装置，包括前挡板、承重机构、后挡板、连接板以及整地杆，所述前挡板和后挡板通过连接板连接，所述前挡板、后挡板以及连接板的下方均连接有整地杆，所述后挡板的前侧设置有承重机构，所述前挡板对应承重机构的位置设置有卡扣；所述承重机构由卷帘架、转轴、转轴盖、卷帘、底杆以及插头构成，所述转轴安装在卷帘架内部，所述转轴的后方连接有卷帘，所述卷帘同时设置在卷帘架的后方，所述卷帘的底部设置有底杆，所述底杆的中间位置安装有插头。

进一步地，所述连接板设置有六个，六个连接板等距的安装在前挡板和后挡板之间。

进一步地，所述整地杆设有多个，多个整地杆结构相同，所述整地杆呈圆锥形。

进一步地，所述转轴的前端安装有转轴盖。

进一步地，所述卷帘由多个细长的钢片构成，多个钢片连接在一起。

进一步地，所述卡扣与插头相配合。

进一步地，所述承重机构至少设置有六个，所述承重机构安装在后挡板的中间位置。

本实用新型的有益效果：本实用新型的一种可选择性支撑的土地整形装置，通过设置承重机构，在连接拖拉机后，可选择性的拉开承重机构，然后在承重机构上放置不同重量的物体，从而确保可在地面整形出不同深度的条形坑，使用方便，便于操作，稳定性好，可靠性高。

附图说明

图1为本实用新型的结构示意图；

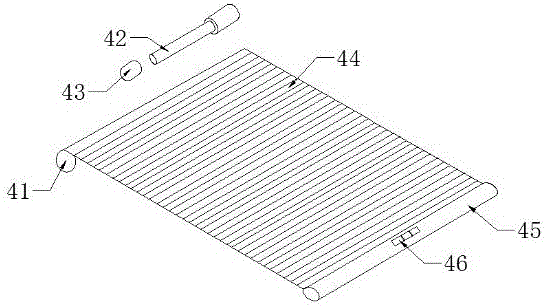

图2为本实用新型中承重机构爆炸示意图；

图3为本实用新型中卡扣示意图；

图4为本实用新型中插头示意图；

图中：1-前挡板、2-承重机构、3-后挡板、4-连接板、5-整地杆、41-卷帘架、42-转轴、43-转轴盖、44-卷帘、45-底杆、46-插头、47-卡扣。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2、图3和图4，一种可选择性支撑的土地整形装置，包括前挡板1、承重机构2、后挡板3、连接板4以及整地杆5，前挡板1和后挡板3通过连接板4连接，前挡板1、后挡板3以及连接板4的下方均连接有整地杆5，后挡板3的前侧设置有承重机构2，前挡板1对应承重机构2的位置设置有卡扣47。

承重机构2由卷帘架41、转轴42、转轴盖43、卷帘44、底杆45以及插头46构成，转轴42安装在卷帘架41内部，转轴42的后方连接有卷帘44，卷帘44同时设置在卷帘架41的后方，卷帘44的底部设置有底杆45，底杆45的中间位置安装有插头46。

连接板4设置有六个，六个连接板4等距的安装在前挡板1和后挡板3之间，整地杆5设有多个，多个整地杆5结构相同，整地杆5呈圆锥形。

转轴42的前端安装有转轴盖43，卷帘44由多个细长的钢片构成，多个钢片连接在一起，卡扣47与插头46相配合，承重机构2至少设置有六个，承重机构2安装在后挡板3的中间位置。

通过设置承重机构2，在连接拖拉机后，工作人员可通过拉动插头46，从而带动卷帘44前移，卷帘44的移动会带动转轴42转动，从而使卷帘44轻松的移动，在移动到位置后，通过将插头46插入卡扣47中，完成卡接，从而使前挡板1后后挡板3之间形成可支撑重物的支撑板，此后工作人员可在承重机构2上放置不同重量的物体，从而确保可在地面整形出不同深度的条形坑，本实用新型使用方便，便于操作，稳定性好，可靠性高。
