一种移动式快速土壤修复装置的制作方法

本实用新型涉及土壤修复技术领域，具体为一种移动式快速土壤修复装置。

背景技术：

现代农业种植土壤在使用过程中需要使用大量的化肥和农药，化肥和农药在土壤中的累积会导致土壤本身肥力下降、毒素累积、透气性下降等问题，导致土壤受污染而产量下降甚至无法再继续种植，对于污染土地的治理势在必行，刻不容缓。

现阶段对土壤污染治理的方式大致为两种，其一使用大型铲土设备将被污染的土壤铲起，输送到土壤修复装置里进行修复，这种方法虽然效果较好，但是成本太高，使用起来不方便。其二是进行原地修复，将土壤修复液喷洒到地表，通过土壤的渗透，药液进入到被污染的土壤当中进行修复，这种方法虽然简单，但是由于渗透的不确定性，会造成药液渗透的不均匀，修复效果较差，急需改进。

技术实现要素：

本实用新型的目的在于提供一种移动式快速土壤修复装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种移动式快速土壤修复装置，包括微耕机，所述微耕机的耕刀固定设置在车轮后侧，所述耕刀的上方设有弧形盖板，所述微耕机的两个把手的中段内侧之间设有方型框架，所述方型框架的上端两侧分别与把手固定连接，所述方型框架的内部底端固定设有圆锥形底座，所述圆锥形底座的上侧设有圆桶，所述圆桶的底端设有圆锥形桶底，所述圆锥形桶底的底端连接导液管，所述导液管穿过圆锥形底座和方型框架的底端与增压泵的入口相连接，所述增压泵的出口固定连接软管，所述软管穿过弧形盖板与喷药管的中部固定连接，所述喷药管的上侧外表面上等距离设有多个喷药孔，所述喷药管的两端均固定连接立管，所述立管的上端均穿过弧形盖板与电动推杆的顶端固定连接，所述电动推杆的底座均与把手的下表面固定连接。

优选的，所述方型框架的上端内表面固定设有圆形紧固架，所述圆形紧固架的内侧直径不小于圆桶的外侧直径，所述圆桶的上表面中部设有桶盖。

优选的，所述喷药管位于耕刀的后侧。

优选的，所述喷药孔与水平面的夹角为45度，相邻喷药孔之间的间距不大于五厘米。

与现有技术相比，本实用新型的有益效果是：该移动式快速土壤修复装置利用现有装置微耕机，在微耕机上活动安装土壤修复装置，利用微耕机的耕刀将被污染的土壤铲起时，将土壤修复液均匀的喷洒到土壤之中，能够保证土壤修复液与受污染土地的充分均匀接触，保证修复效果，同时微耕机行动方便，适合用于各种地形，此装置结构简单，成本低，效果极佳，适合大范围推广。

附图说明

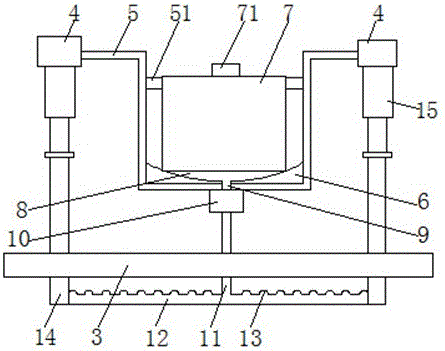

图1为本实用新型的整体结构示意图；

图2为本实用新型的局部截面示意图。

图中：1微耕机、2耕刀、3弧形盖板、4把手、5方型框架、51圆形紧固架、6圆锥形底座、7圆桶、71桶盖、8圆锥形桶底、9导液管、10增压泵、11软管、12喷药管、13喷药孔、14立管、15电动推杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种移动式快速土壤修复装置，包括微耕机1，微耕机1的耕刀2固定设置在车轮后侧，耕刀2的上方设有弧形盖板3，弧形盖板3用于防止耕刀2掀起的土壤四处溅射，微耕机1的两个把手4的中段内侧之间设有方型框架5，方型框架5的内部用于放置药液桶，方型框架5的上端两侧分别与把手4固定连接，方型框架5的内部底端固定设有圆锥形底座6，圆锥形底座6的上侧设有圆桶7，圆桶7用于储存土壤修复液，方型框架5的上端内表面固定设有圆形紧固架51，圆形紧固架51的内侧直径不小于圆桶7的外侧直径，圆形紧固架51将圆桶7固定在方型框架5的内部，圆桶7的上表面中部设有桶盖71，打开桶盖71方便将药液倒入圆桶7内，圆桶7的底端设有圆锥形桶底8，圆锥形桶底8坐于圆锥形底座6上，配合上端的圆形紧固架51可以牢固的将圆桶7固定在方型框架5内部，圆锥形桶底8的底端连接导液管9，圆桶7的底部设计为圆锥形保证药液能够全部流入导液管9，节约药液，导液管9穿过圆锥形底座6和方型框架5的底端与增压泵10的入口相连接，增压泵10的出口固定连接软管11，软管11穿过弧形盖板3与喷药管12的中部固定连接，喷药管12位于耕刀2的后侧，喷药管12的上侧外表面上等距离设有多个喷药孔13，药液经过增压泵10增压后，通过喷药孔13将药液喷洒出去，喷药孔13与水平面的夹角为45度，相邻喷药孔13之间的间距不大于五厘米，喷药管12的两端均固定连接立管14，立管14的上端均穿过弧形盖板3与电动推杆15的顶端固定连接，电动推杆15的底座均与把手4的下表面固定连接，通过调节电动推杆15可以实现对喷药管12的升降，满足不同环境的需求。

本实用新型在具体实施时：将微耕机1驾驶到需要进行土壤修复的土地上，将圆桶7放进两个把手4之间的方型框架5内，将导液管9的上端与圆桶7的底部相连接，导液管9的下端连接增压泵10，增压泵10通过软管连接喷药管12，打开桶盖71将土壤修复液倒入圆桶7内，启动微耕机1，随着耕刀2的转动将土壤掀起，喷药管12通过喷药孔13将土壤修复液45度角喷洒出去，与耕刀2掀起的土壤充分混合，以达到土壤修复的目的。
