一种盐碱地植物修复结构的制作方法

本实用新型涉及一种盐碱地植物修复结构，属土壤治理净化技术领域。

背景技术：

由于由于自然环境、人为破坏等因素，导致大量的土壤受到严重的盐碱污染，土壤盐碱污染逐步加重，由于土壤中盐碱等无机盐污染物含量的提高，一方面严重破坏了土壤的营养结构和地质结构，另一方面也对植被的生长造成了严重伤害，严重时甚至导致土壤沙化，植被几乎绝迹，造成严重的环境污染，而针对这一问题，当前尚无高效的治理方法，进能靠传统的土壤翻压和反复种植制备进行盐碱压制，但工作效率低下且治理效果相对较差，不能有效满足实际治理工作与正常的生产生活活动的需要，因此针对这一问题，迫切需要开发一种高效的盐碱地治理方法，以满足实际使用的需要。

技术实现要素：

本实用新型目的就在于克服上述不足，提供一种盐碱地植物修复结构。

为实现上述目的，本实用新型是通过以下技术方案来实现：

一种盐碱地植物修复结构，包括盐碱地基础层、压盐碱带、定位护板及植物垫，盐碱地基础层上设至少一条修复槽，修复槽深度不低于50厘米，且修复槽底部与盐碱地基础层表面平行分布，压盐碱带嵌于修复槽内，并平铺在修复槽底上表面，压盐碱带厚度至少5厘米，且最大不大于30厘米，压盐碱带两侧与修复槽侧壁均保留至少5厘米宽的排水沟，定位护板至少两个，并以压盐碱带轴线对称分布在压盐碱带两侧位置处，定位护板底部与压盐碱带上表面垂直连接，顶部与盐碱地基础层上表面平面，压盐碱带和定位护板共同构成横截面为“凹”字型的定位槽，定位槽内另设盐碱地基础层相同的盐碱填充土和植物垫，其中植物垫下表面与盐碱填充土上表面相连接，上表面高出盐碱地基础层至少3厘米，且植物垫上表面为圆弧结构，植物垫的最高点的垂直投影落在修复槽中线上，植物垫的最低点与定位槽两侧的定位护板平齐。

进一步的，所述的压盐碱带包括透水承载袋和多孔填充料，所述的多孔填充料位于透水承载袋内，并构成横截面为矩形的立方体结构。

进一步的，所述的多孔填充料为碎石、砂砾、纤维、矿物质中的一种或任意几种混合后与粘胶剂和稳定剂共同构成。

进一步的，所述的植物垫包括无纺布外层、聚丙纶包覆层、种植基材及植被种子，其中所述的聚丙纶包覆层为密闭腔体结构，所述的无纺布外层包覆在聚丙纶包覆层外并构成培育体，种植基材和植被种子均嵌于培育体内，且所述的制备种子嵌于种植基材中，并距离种植基材上表面距离为0—10毫米。

进一步的，所述的植物垫上表面另均布若干导流槽，且导流槽两端均与排水沟连通。

进一步的，所述的植物垫底部设若干导流管，且所述的导流管一端嵌于植物垫的种植基材中，另一端嵌于盐碱填充土内。

进一步的，所述的定位护板均为网板状结构。

本实用新型设备结构简单，使用灵活方便，可靠性高且使用及操作灵活可靠，运行能耗低廉，环境适应性好，一方面可快速有效的盐碱土壤中的盐碱成份进行有效的压制，减轻盐碱对植被造成的损伤，另一方面可对盐碱土壤中的盐碱成份通过植被进行固定、吸收并净化，从而达到对盐碱地土壤环境净化和对盐碱地地表绿化的目的，并提高盐碱土壤净化作业的工作效率、净化质量和净化治理工作的稳定性和持久性。

附图说明

图1为本实用新型结构示意图；

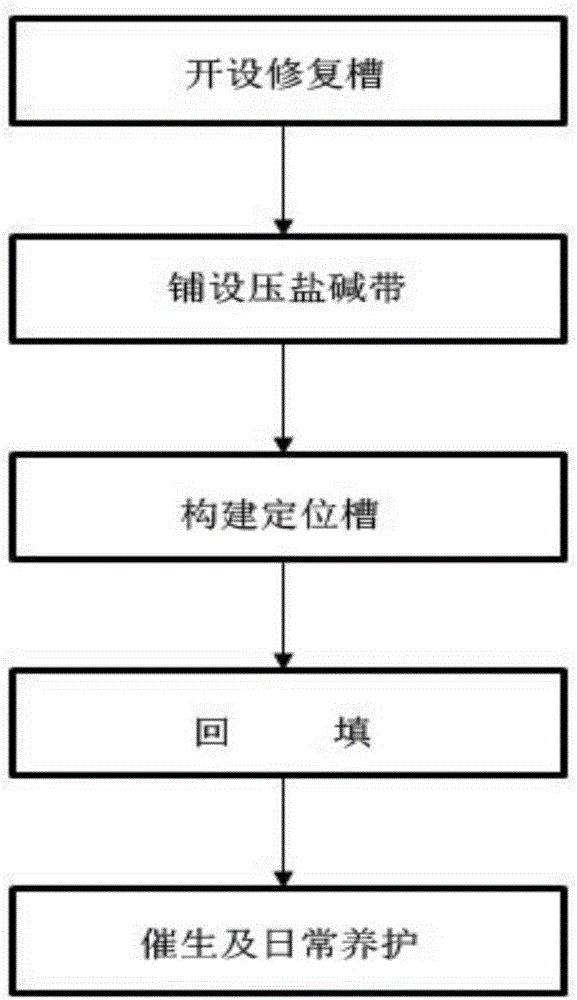

图2为本实用新型方法流程图。

具体实施方式

如图1所示，一种盐碱地植物修复结构，包括盐碱地基础层1、压盐碱带2、定位护板3及植物垫4，盐碱地基础层1上设至少一条修复槽5，修复槽5深度不低于50厘米，且修复槽5底部与盐碱地基础层1表面平行分布，压盐碱带2嵌于修复槽5内，并平铺在修复槽5底上表面，压盐碱带2厚度至少5厘米，且最大不大于30厘米，压盐碱带2两侧与修复槽侧壁均保留至少5厘米宽的排水沟6，定位护板3至少两个，并以压盐碱带2轴线对称分布在压盐碱带2两侧位置处，定位护板3底部与压盐碱带2上表面垂直连接，顶部与盐碱地基础层1上表面平面，压盐碱带2和定位护板3共同构成横截面为“凹”字型的定位槽7，定位槽7内另设盐碱地基础层1相同的盐碱填充土8和植物垫4，其中植物垫4下表面与盐碱填充土8上表面相连接，上表面高出盐碱地基础层1至少3厘米，且植物垫4上表面为圆弧结构，植物垫4的最高点的垂直投影落在修复槽5中线上，植物垫4的最低点与定位槽7两侧的定位护板3平齐。

本实施例中，所述的压盐碱带2包括透水承载袋21和多孔填充料22，所述的多孔填充料22位于透水承载袋21内，并构成横截面为矩形的立方体结构。

本实施例中，所述的多孔填充料22为碎石、砂砾、纤维、矿物质中的一种或任意几种混合后与粘胶剂和稳定剂共同构成。

本实施例中，所述的植物垫4包括无纺布外层41、聚丙纶包覆层42、种植基材43及植被种子44，其中所述的聚丙纶包覆层42为密闭腔体结构，所述的无纺布41外层包覆在聚丙纶包覆层42外并构成培育体，种植基材43和植被种子44均嵌于培育体内，且所述的制备种子44嵌于种植基材43中，并距离种植基材43上表面距离为0—10毫米。

本实施例中，所述的植物垫4上表面另均布若干导流槽45，且导流槽45两端均与排水沟6连通。

本实施例中，所述的植物垫4底部设若干导流管9，且所述的导流管9一端嵌于植物垫4的种植基材43中，另一端嵌于盐碱填充土8内。

本实施例中，所述的定位护板3均为网板状结构。

如图2所示，一种盐碱地植物修复方法，包括如下步骤：

第一步，开设修复槽，在盐碱地基础层上，根据实际治理工作的需要，开挖修复槽，并对修复槽的侧壁进行固化处理，所开挖的修复槽深度不低于50厘米，修复槽的深度与修复槽宽度比为1：1.5—5；

第二步，铺设压盐碱带，在第一步开挖后的修复槽的槽底上铺设压盐碱带，压盐碱带与修复槽同轴分布，且压盐碱带距离修复槽侧壁不低于5厘米，压盐碱带厚度与修复槽深度比为1：5—10；

第三步，构建定位槽，将定位护板通底部端面与压盐碱带上表面垂直连接，并使压盐碱带和定位护板共同构成横截面为“凹”字型的定位槽；

第四步，回填，将第一步开设修复槽时挖出的盐碱土作为盐碱填充土回填到定位槽内，并在盐碱填充土上表面安装植物垫；

第五步，催生及日常养护，在完成第四步后，对植物垫定期喷水及施肥，促使植物垫内的植被种子发芽并顺利生长，并对发芽率不足的植物垫进行更换及制备补种，并在植物垫的制备顺利发芽并稳定生长后，根据自然降水条件，定期对制备进行浇水灌溉，同时对出现死亡的植被植株进行替换即可。

本实施例中，所述的第一步开挖的修复槽横截面轮廓为矩形结构或体形结构。

本实用新型设备结构简单，使用灵活方便，可靠性高且使用及操作灵活可靠，运行能耗低廉，环境适应性好，一方面可快速有效的盐碱土壤中的盐碱成份进行有效的压制，减轻盐碱对植被造成的损伤，另一方面可对盐碱土壤中的盐碱成份通过植被进行固定、吸收并净化，从而达到对盐碱地土壤环境净化和对盐碱地地表绿化的目的，并提高盐碱土壤净化作业的工作效率、净化质量和净化治理工作的稳定性和持久性。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
