一种新型智能农机用传感器的制作方法

本实用新型涉及一种传感器，特别涉及一种新型智能农机用传感器。

背景技术：

在智能农机领域中，传感器作为一种能感应力、光、容量等信号的装置，在农机的智能化中起到重要作用，以往的传感器无法感应农机的剩余油量，不具备光线强度感应功能，在收割庄稼的过程中不能感应到庄稼的阻力，利用感应到的阻力经过处理后可控制收割机所搭载轴流滚筒和脱粒滚筒的电机的转动，以往的传感器不具备除尘功能，为此，我们提出一种新型智能农机用传感器。

技术实现要素：

本实用新型的主要目的在于提供一种新型智能农机用传感器，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种新型智能农机用传感器，包括底座、安装盒、轻触传感器本体和电容式液位传感器，所述底座内底部通过螺丝固定有蓄电池，所述底座顶部一端焊接有安装盒，所述底座顶部另一端通过安装架安装有微电脑光控器，所述安装盒通过安装座安装有通讯协议数字显示屏，所述通讯协议数字显示屏的信号接口通过信号线连接有电容式液位传感器且电容式液位传感器位于安装盒一侧，所述安装盒一侧通过安装架安装有微型风扇，所述安装盒内底部一端设置有固定座，所述安装盒内底部另一端通过螺丝固定有轻触传感器本体，所述固定座顶部设置有转动轴，所述转动轴一端连接有接触杆，所述转动轴另一端通过击杆连接有击锤。

进一步地，所述轻触传感器本体一侧设置有轻触开关按钮且轻触开关按钮位于击锤一侧。

进一步地，所述微型风扇通过风道连接安装盒。

进一步地，所述微型风扇下端设置有摆动槽且接触杆贯穿摆动槽。

进一步地，所述轻触传感器本体和电容式液位传感器与蓄电池电性相连。

进一步地，所述通讯协议数字显示屏和微电脑光控器与蓄电池电性相连。

进一步地，所述底座底部设置有螺纹孔。

与现有技术相比，本实用新型具有如下有益效果：通过设置轻触传感器本体，有利于感应农作物根茎的阻力信号，利用阻力信号可以方便控制收割机上搭载的轴流滚筒和脱粒滚筒的电机，通过设置电容式液位传感器，方便感应收割机油箱内油量的液位信号，通过设置通讯协议数字显示屏，方便将电容式液位传感器感应的信号数值显示出来，方便操作人员查看剩余油量，通过设置微电脑光控器，方便感应光线强度，有利于在光线不足时控制收割机上的照明灯打开，通过设置微型风扇，方便将本传感器内的灰尘吸走，防止本传感器内积尘，造成传感器内部电路短路。

附图说明

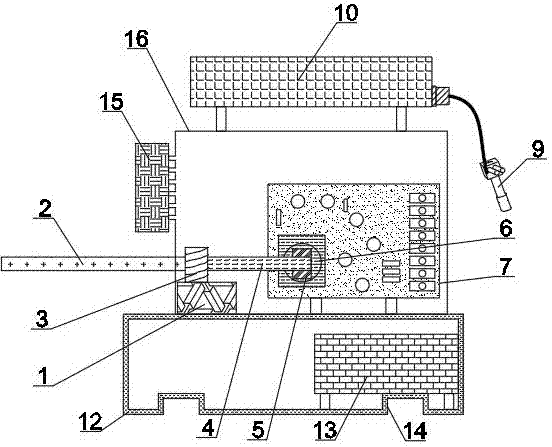

图1为本实用新型一种新型智能农机用传感器的整体结构示意图。

图2为本实用新型一种新型智能农机用传感器的微电脑光控器示意图。

图中：1、固定座；2、接触杆；3、转动轴；4、击杆；5、击锤；6、轻触开关按钮；7、轻触传感器本体；8、摆动槽；9、电容式液位传感器；10、通讯协议数字显示屏；11、微电脑光控器；12、底座；13、蓄电池；14、螺纹孔；15、微型风扇；16、安装盒。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种新型智能农机用传感器，包括底座12、安装盒16、轻触传感器本体7和电容式液位传感器9，所述底座12内底部通过螺丝固定有蓄电池13，所述底座12顶部一端焊接有安装盒16，所述底座12顶部另一端通过安装架安装有微电脑光控器11，所述安装盒16通过安装座安装有通讯协议数字显示屏10，所述通讯协议数字显示屏10的信号接口通过信号线连接有电容式液位传感器9且电容式液位传感器9位于安装盒16一侧，所述安装盒16一侧通过安装架安装有微型风扇15，所述安装盒16内底部一端设置有固定座1，所述安装盒16内底部另一端通过螺丝固定有轻触传感器本体7，所述固定座1顶部设置有转动轴3，所述转动轴3一端连接有接触杆2，所述转动轴3另一端通过击杆4连接有击锤5。

其中，所述轻触传感器本体7一侧设置有轻触开关按钮6且轻触开关按钮6位于击锤5一侧，击锤5方便在转动轴3受力旋转时接触轻触开关按钮6。

其中，所述微型风扇15通过风道连接安装盒16，方便吸出安装盒16内的灰尘，防止灰尘积聚造成本传感器内部电路短路。

其中，所述微型风扇15下端设置有摆动槽8且接触杆2贯穿摆动槽8，方便接触杆2受力时在摆动槽8内摆动。

其中，所述轻触传感器本体7和电容式液位传感器9与蓄电池13电性相连，方便供电。

其中，所述通讯协议数字显示屏10和微电脑光控器11与蓄电池13电性相连，方便进行供电。

其中，所述底座12底部设置有螺纹孔14，便于安装本传感器。

需要说明的是，本实用新型为一种新型智能农机用传感器，工作时，蓄电池13负责给轻触传感器本体7、电容式液位传感器9、通讯协议数字显示屏10和微电脑光控器11供电，利用螺纹孔14将本传感器安装到收割机的合适位置，使接触杆2方便接触农作物的根茎部分，当收割机前进时，接触杆2与农作物根茎部分接触，农作物根茎推动转动轴3转动，从而带动击杆4一端的击锤接触轻触开关按钮6，轻触传感器本体7与收割机中所搭载的轴流滚筒和脱粒滚筒的电机电性相连，轻触传感器本体7（台湾富荣精密科技有限公司生产）的信号经过进一步处理后方便控制电机工作，十分方便，将电容式液位传感器9（深圳市信为科技发展有限公司生产）安装到收割机油箱内，有利于感应油箱内的剩余油量并将信号传输到通讯协议数字显示屏10（深圳市立显光电有限公司生产）显示出来，方便操作人员了解剩余油量，微电脑光控器11与收割机的照明灯电性连接，当光线不足时，微电脑光控器11（成都艾贝斯科技发展有限公司生产）就可以控制收割机的照明灯打开，十分便捷，打开微型风扇15，方便将本传感器内的灰尘吸走，防止本传感器内积尘，造成传感器内部电路短路。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
