一种转筒式去核桃皮装置的制作方法

本实用新型涉及一种去皮工具类，具体是一种转筒式去核桃皮装置。

背景技术：

中国是核桃的生产大国，传统的收获方法是待核桃成熟，从树上打下堆放几天后 用人工剥皮的方式去掉核桃青皮。现有的手工核桃去皮劳动强度大， 核桃皮中的汁液对人 体产生污染且难以清除，工作环境恶劣。由于去皮之后的核桃还掺杂有青皮，为此去皮之后的核桃还需要进行清洗，需要大量的人力成本和经济成本，并且对剥皮的工作人员皮肤造成一定的损害。

技术实现要素：

为了克服上述现有技术的缺点，本实用新型的目的是提供一种自动剥皮装置，利用带有荆棘的滚筒和滚棒在高速的运动下对核桃皮带来的摩擦力来对青核桃皮进行除去，利用机械化去青核桃皮，大大的较少的人力的成本和经济的成本，提高了去青核桃皮的速率的转筒式去核桃皮装置。

为达到上述目的，本实用新型采用以下技术方案，一种转筒式去核桃皮装置，包括壳体，壳体下端固定连接的底座，壳体上端设有的进料口和壳体下端设有的出料口，所述的壳体内设有一上大下小的梯形荆筒，所述的荆筒的下端通过转轴连接有设在壳体下方的第一电机，且该第一电机带动荆筒旋转，所述的荆筒内设有荆棒，所述的荆棒位于荆筒的中心，且所述的荆棒的上端与设在壳体上方设有的第二电机连接，所述的壳体上还设有一控制闸刀，所述的控制闸刀分别与第一电机和第二电机电连接。

所述的荆筒是由上圆环和下圆环，上圆环与下圆环之间设有的荆条组成，所述的荆条是多个，且沿上圆环和下圆环的周向均匀分布，且每个荆条上连接有一微型电机，且该微型电机设在上圆环上并带动荆条旋转，所述的微型电机与控制闸刀电连接。

所述的荆筒顶部连接有垂直于荆筒下表面中心的旋转轴，所述的旋转轴与第一电机的转轴通过联轴器连接。

所述的底座的底部四角分别设有万向轮。

的所述的底座的底部四角分别设有地脚。

本实用新型采用以上技术方案，具有以下优点，结构简单，当青皮核桃通过进料口进入到荆筒中，采用荆筒与荆棒在高速的转动下，荆筒上的荆齿与荆棒上的荆齿对青核桃带来比较大的摩擦力，来对青核桃皮进行脱皮，采用机械化脱皮，省去了人力脱皮，减少了人力成本，提高了脱皮的速率。

附图说明

图1是本实用新型的结构示意图；

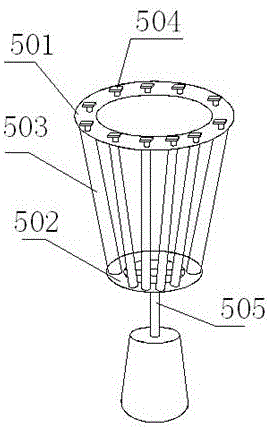

图2是本实用新型中荆筒的结构示意图。

图中：1.壳体；2.底座；3.进料口；4.出料口；5. 荆筒；6.第一电机；7.荆棒；8. 第二电机；9.控制闸刀；10.万向轮；11. 地脚；501. 上圆环；502. 下圆环；503. 荆条；504.微型电机；505.旋转轴。

具体实施方式

下面结合附图和实施例对本实用新型进行详细的描述。

实施例1

如图1所示的一种转筒式去核桃皮装置，包括壳体1，壳体1下端固定连接的底座2，壳体1上端设有的进料口3和壳体下端设有的出料口4，所述的壳体1内设有一上大下小的梯形荆筒5，所述的荆筒5的下端通过转轴连接有设在壳体1下方的第一电机6，且该第一电机6带动荆筒5旋转，所述的荆筒5内设有荆棒7，所述的荆棒7位于荆筒5的中心，且所述的荆棒7的上端与设在壳体1上方设有的第二电机8连接，所述的壳体1上还设有一控制闸刀9，所述的控制闸刀9分别与第一电机6和第二电机8电连接；

本实施例中的第一电机6带动荆筒5发生转动，第二电机8带动荆棒7发生转动，荆筒5和荆棒7上都布满了荆齿，荆筒5与荆棒8在高速的转动的过程中对青核桃皮进行摩擦，来实现对青核桃皮进行去皮，再具体的去皮的过程中，首先通过打开控制闸刀9，荆筒5与荆棒8发生高速的转动，且将青皮核桃通过进料口3倒入到荆筒5中，青皮核桃在荆筒的高速运转下，与荆筒5和荆棒7及青皮核桃自身之间产生的摩擦力经青皮核桃的核桃皮进行除去。同时因本实施例中的荆筒5是竖立着，青核桃皮从上向下运动，因上大下小，因此在荆筒5的下端会积压大量的脱皮或没有脱皮的核桃，这些没有脱皮的核桃之间又会产生大量的摩擦，将没有脱皮的青核桃进行二次去皮，实现了青核桃皮去皮的成功率，去皮后的核桃通过出料口4排出到外，进行回收。采用机械化的去皮工艺，减少了人力成本的输出，并提高了去核桃皮的速率。

实施例2

在实施例1的基础上，如图2所示，所述的荆筒5是由上圆环501和下圆环502，上圆环501与下圆环502之间设有的荆条503组成，所述的荆条503是多个，且沿上圆环501和下圆环502的周向均匀分布，且每个荆条503上连接有一微型电机504，且该微型电机504设在上圆环501上并带动荆条503旋转，所述的微型电机504与控制闸刀9电连接。荆筒5是由多个独立的荆条503围绕组成，并且每个荆条都可以独立转动，在转动的过程中，相邻的荆条503之间也能够形成摩擦的空间，为青核桃皮进行去皮，青核桃皮的去皮速率和成功率得到了进一步的提升，在工作的过程中，每一个荆条503都是通过单独控制的微型电机504带动其旋转，并且整体上也能够实现转动，多次的快速转动能够加快去皮的速度。

所述的荆筒5顶部连接有垂直于荆筒5下表面中心的旋转轴505，所述的旋转轴505与第一电机6的转轴通过联轴器连接。采用联轴器连接，可以方便荆筒5与第一电机6之间的安装，在安装的过程中，旋转轴5与荆筒的下部表面通过键连接，采用键连接连接和拆卸方便，并且在高速转动下不影响转动的稳定性。

实施例3

在实施例1的基础上，整个核桃去皮装置的重量比较大，隔日搬运带来不方便，为了能够使核桃去皮装置能够方便移动，方便使用，在所述的底座2的底部四角分别设有万向轮1，在搬运的过程中只要推动去核桃皮装置就可以实现对该装置的搬运，同时，核桃皮装置在高速的运转过程中，震动比较大，如果底部知识万向轮，那么在运转的过程中，该装置会发生移动，具有不全的因素，因此在所述的底座2的底部四角分别设有地脚11，在具体的实施过程中，地脚11通过与底座2连接螺栓，保证地脚11的最低面低于万向轮的最低面，保证地脚与地面接触，实现在工作的过程中，能够支撑起去核桃皮装置，当需要移动的时候，将地脚11升起，地脚11的高度高于万向轮的高度，万向轮与地面接触，能够实现去核桃皮装置的移动。

以上例举仅仅是对本实用新型的举例说明，并不构成对本实用新型的保护范围的限制，凡是与本实用新型相同或相似的设计均属于本实用新型的保护范围之内。
