一种防止萝卜干被吹落的晾晒装置的制作方法

本实用新型涉及农产品加工设备技术领域，特别涉及一种防止萝卜干被吹落的晾晒装置。

背景技术：

萝卜干在晾晒过程中，当萝卜干内部水分快蒸发完时，其质量就变的比较轻，假如遇到大风天气，很容易将萝卜干从晾晒网上吹落到地面上，并且在傍晚时分，需要来回逐个将所有的晾晒网搬进室内，这就很浪费时间，且工作量也大。

技术实现要素：

本实用新型的目的就是提供一种防止萝卜干被吹落的晾晒装置，防止大风将萝卜干从晾晒网框内吹落到地面上，并且还方便了晾晒网框在室内与室外之间的搬移工作。

本实用新型的技术问题主要通过下述技术方案得以解决：

一种防止萝卜干被吹落的晾晒装置，包括支撑架，所述支撑架顶部纵向设有多块隔板，且支撑架顶部后端还横向设有将挡板，其中左右相邻的两块隔板与挡板三者之间设有晾晒网框，所述挡板上设有对应晾晒网框的防护网框，且防护网框将对应的晾晒网框罩住，所述防护网框后端与挡板之间通过合页连接，且防护网框前端通过绳索捆绑在支撑架上，所述隔板顶部前端纵向设有长度为20cm的定位板，且定位板前端通过定位柱活动固定在隔板上，所述支撑架上的前后两端还对应设有横杆，且对应的前后两根横杆之间均匀设有圆柱状的支撑杆。

优选的，所述支撑架顶部纵向设有支撑晾晒网框底部的圆柱状支撑杆，且支撑架底部还设有万向轮。

优选的，所述定位板以定位柱为圆心可作360°旋转运动。

优选的，所述挡板顶端低于隔板顶端水平面。

本实用新型的有益效果是：本实用新型通过防护网框将晾晒网框罩住，使得晾晒网框内的萝卜干不会被大风吹落，也不会发生萝卜干掉落地面并沾染灰尘等杂质的事故，保证了萝卜干的卫生安全，并且在将晾晒网框搬入室内时，只需推动一组支撑架并逐个将其他支撑架上的晾晒网框放置到该支撑架中的横杆上，一次性将较多的晾晒网框通过一组支撑架搬入室内从而减少来回奔走的次数，且无需将所有的支撑架都推入室内，由此达到了减少工作量的目的，本实用新型能防止大风将萝卜干从晾晒网框内吹落到地面上，提高了搬运效率，减小了工作量，并且在室内还无需专门准备存放晾晒网框的支架。

附图说明

图1是本实用新型的结构示意图；

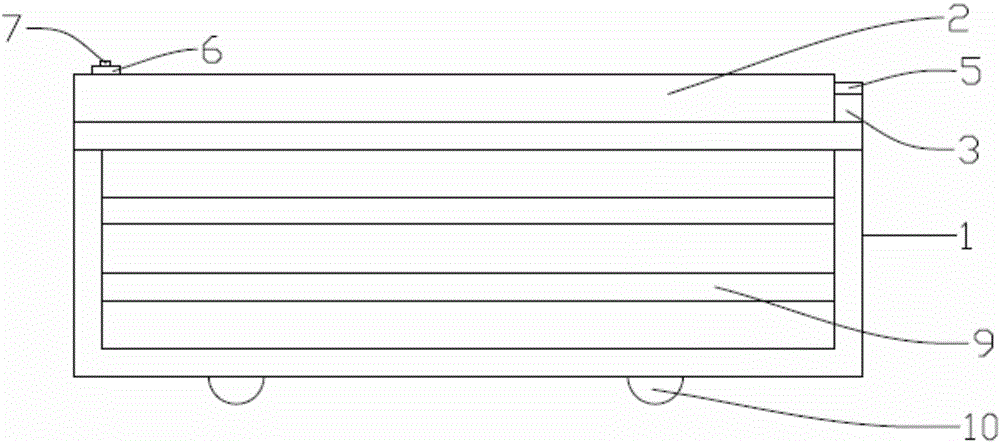

图2是本实用新型的右视图；

图3是图1中防护网框打开后的结构示意图。

图中：1、支撑架，2、隔板，3、挡板，4、晾晒网框，5、防护网框，6、定位板，7、定位柱，8、横杆，9、支撑杆，10、万向轮。

具体实施方式

下面通过实施例，并结合附图1-3，对本实用新型的技术方案作进一步具体的说明。

一种防止萝卜干被吹落的晾晒装置，包括支撑架1，所述支撑架1顶部纵向设有多块隔板2，且支撑架1顶部后端还横向设有将挡板3，其中左右相邻的两块隔板2与挡板3三者之间设有晾晒网框4，所述挡板3上设有对应晾晒网框4的防护网框5，且防护网框5将对应的晾晒网框4罩住，所述防护网框5后端与挡板3之间通过合页连接，且防护网框5前端通过绳索捆绑在支撑架1上，防护网框5能保证在刮风天气大风不会将晾晒网框4中的萝卜干吹落到地面上，从而使得萝卜干沾染到地面上的灰尘等杂质的事情发生，所述隔板2顶部前端纵向设有长度为20cm的定位板6，且定位板6前端通过定位柱7活动固定在隔板2上，所述支撑架1上的前后两端还对应设有横杆8，且对应的前后两根横杆8之间均匀设有圆柱状的支撑杆9，晚上在往室内搬运晾晒网框4时，只需推动一组支撑架1并逐个将其他支撑架1上的晾晒网框4放置到该支撑架1中的横杆8上，一次性将较多的晾晒网框4通过一组支撑架1搬入室内从而减少来回奔走的次数，且无需将所有的支撑架1都推入室内，由此达到了减少工作量的目的，并且在室内还无需专门准备存放晾晒网框4的支架。

优选的，所述支撑架1顶部纵向设有支撑晾晒网框4底部的圆柱状支撑杆9，且支撑架1底部还设有万向轮10。支撑杆9加强了晾晒网框4的稳定性，而万向轮10则方便了支撑架1的移动。

优选的，所述定位板6以定位柱7为圆心可作360°旋转运动。在往支撑架1顶部放置晾晒网框4时，先将防护网框5前端提起，并将定位板6旋转至防护网框5底部，使得定位板6对防护网框5起到支撑作用，接着塞入晾晒网框4并旋转定位板6将防护网框5前端放下，并通过防护网框5前端上的绳索将其绑在支撑架1上，以此达到防护萝卜干不被吹走的目的。

优选的，所述挡板3顶端低于隔板2顶端水平面。

以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
