一种具有脱水功能的脐橙清洗装置的制作方法

本实用新型涉及水果清洗设备技术领域，特别涉及一种具有脱水功能的脐橙清洗装置。

背景技术：

脐橙是世界各国竟相栽培的柑桔良种。目前，我国各地也栽培很多优质脐橙。脐橙营养丰富，含有人体所必需的各类营养成份。脐橙含有大量维生素C和胡萝卜素，有助于抑制致癌物质的形成，还能软化和保护血管，促进血液循环，有助于降低胆固醇和血脂，降低患心脏病的可能，预防胆囊疾病。目前很多地方对脐橙的清洗方式都是通过将脐橙倒入清洗槽槽，并加满水，浸泡一小会才开始人工手洗，工人在洗完一个脐橙，就需要上半身侧转，以将脐橙放入装料框或其他器具中，假如频繁重复此动作，会加重工人的疲劳度；并且脐橙在清洗完后还要对沾附在其表面上的大水滴进行脱水，以往的脱水都是将清洗后的脐橙搬移到其他地方进行，很费时费力。

技术实现要素：

本实用新型的目的就是提供一种具有脱水功能的脐橙清洗装置，同时具有对脐橙进行清洗和脱水的功能。

本实用新型的技术问题主要通过下述技术方案得以解决：

一种具有脱水功能的脐橙清洗装置，包括前后并列设置的两组长方形清洗槽，且两组清洗槽之间设有弧形脱水通道，所述脱水通道开口朝下设置，且脱水通道底部正下方处设有废水回收槽，所述脱水通道两端分别延伸至清洗槽的外侧，且脱水通道两端底部正下方处均设有装料框，所述脱水通道两侧正上方处均设有引导通道，且引导通道固定在两组清洗槽之间，所述引导通道底端朝脱水通道中间处倾斜，且引导通道与水平面呈5-8°夹角，所述脱水通道两侧正上方处还均竖直设置有挡板，且挡板顶端纵向设有转轴，所述转轴两端分别通过卡座活动固定在对应的清洗槽顶端上。

所述脱水通道与引导通道均为网状结构，且两组引导通道底端之间的间距不小于30cm，所述引导通道底端与脱水通道之间的间距不小于15cm。

所述挡板底端与脱水通道相贴，且两块挡板分别与清洗槽中对应的左右两侧处于同一垂直面，所述清洗槽的左右两块侧壁上均设有长条形卡板，且卡板的其中一端通过定位轴活动固定在清洗槽的侧壁上。

本实用新型的有益效果是：本实用新型中的脱水通道能对刚清洗完的脐橙表面上的水滴进行脱水，而本实用新型中的挡板则能延长脐橙在脱水通道内的停留时间，间接加强了脐橙的脱水效果，本实用新型结构简单，使用方便，减轻了工人的工作强度，同时还具有对脐橙进行清洗和脱水的功能。

附图说明

图1是本实用新型的结构示意图；

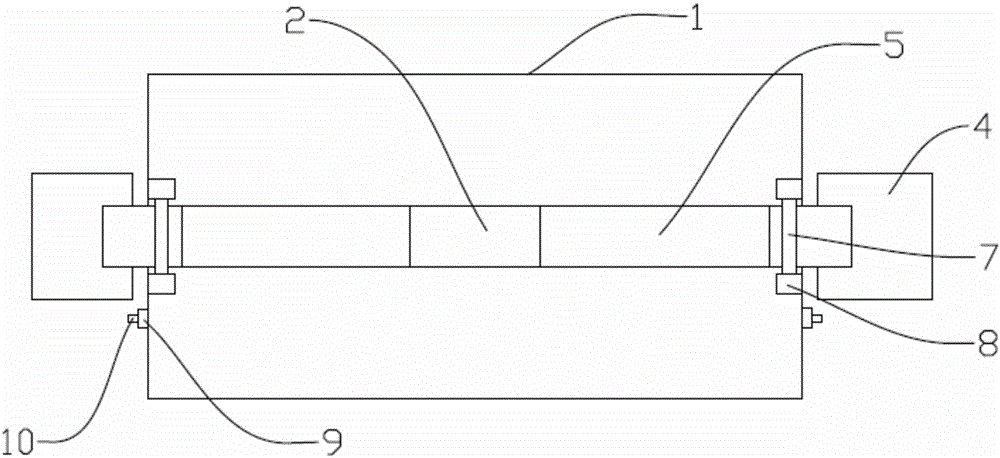

图2是本实用新型的俯视图。

图中：1、清洗槽，2、脱水通道，3、废水回收槽，4、装料框，5、引导通道，6、挡板，7、转轴，8、卡座，9、卡板，10、定位轴。

具体实施方式

下面通过实施例，并结合附图1-2，对本实用新型的技术方案作进一步具体的说明。

一种具有脱水功能的脐橙清洗装置，包括前后并列设置的两组长方形清洗槽1，且两组清洗槽1之间设有弧形脱水通道2，所述脱水通道2开口朝下设置，且脱水通道2底部正下方处设有废水回收槽3，所述脱水通道2两端分别延伸至清洗槽1的外侧，且脱水通道2两端底部正下方处均设有装料框4，将清洗完的脐橙扔在脱水通道2上，脐橙会沿脱水通道2的坡度滚向脱水通道2的两端，并最终滚至装料框4内，而在脐橙滚动过程中从脐橙表面的水滴会从脱水通道2中空隙流至废水回收槽内3，所述脱水通道2两侧正上方处均设有引导通道5，且引导通道5固定在两组清洗槽1之间，所述引导通道5底端朝脱水通道2中间处倾斜，且引导通道5与水平面呈5-8°夹角，经过清洗的脐橙放置在引导通道5内后，脐橙会流向脱水通道2中间处，最后顺着脱水通道2的坡度流下，采用此种设计，解决了因工人站在清洗槽1两端清洗脐橙，将脐橙扔入脱水通道2内时，因落差较大而使得脐橙砸坏脱水通道2或减短了脐橙在脱水通道2上的滚动距离的问题，所述脱水通道2两侧正上方处还均竖直设置有挡板6，且挡板6顶端纵向设有转轴7，所述转轴7两端分别通过卡座8活动固定在对应的清洗槽1顶端上，本实施例中，挡板6底部重量较重，使得挡板6能有效的将脐橙挡在脱水通道2内，以增加脐橙在脱水通道2内的停留时间，并增强脐橙的脱水效率，只有在脱水通道2内的脐橙数量达到一定程度时，脐橙所形成的压力会推动挡板6，挡板6会以转轴7为圆心顺时针旋转，将位于脱水通道2内的脐橙放出，当脐橙排出一定量时，挡板6底部所受到的压力减小，那么挡板6会逆时针旋转回原始位置并将脱水通道2挡住。

所述脱水通道2与引导通道5均为网状结构，且两组引导通道5底端之间的间距不小于30cm，所述引导通道5底端与脱水通道2之间的间距不小于15cm。由此可知，脐橙表面的水滴会从引导通道5与脱水通道2中的空隙流出，并最终流到废水回收槽3内，并且由于引导通道5与脱水通道2之间的间距足够大，使得两者之间并不会将滚动的脐橙卡住。

所述挡板6底端与脱水通道2相贴，且两块挡板6分别与清洗槽1中对应的左右两侧处于同一垂直面，所述清洗槽1的左右两块侧壁上均设有长条形卡板9，且卡板9的其中一端通过定位轴10活动固定在清洗槽1的侧壁上。在装料框4装满后需更换装料框4时，转动对应方向的卡板9使其以定位轴10为圆心进行旋转，经过旋转的卡板9将对应的挡板6抵住，使得位于两组清洗槽之1间的脱水通道2内的脐橙不会再流出，给更换装料框4提供了足够的时间。

以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
