新型猪饲料生产设备的制作方法

本实用新型涉及饲料生产设备，具体涉及一种混料装置。

背景技术：

饲料生产的时候，需要经过原料的预选、粉碎、混合、造粒等过程。混合的时候是将主料与各种含有微量元素的辅料混合的过程，混合一方面要求混合均匀、另外一方面要求配比精确。一般的混料过程如图1所示，主料仓1内的主料、辅料仓2内的辅料，分别按比例落在混料仓3中，由于微量元素类物质在整个饲料中占比非常少，在混料的时候稍微控制不好，就会造成配比失去精确性。此时辅料仓如果存在物料黏附等现象，会影响了产品质量。

技术实现要素：

本实用新型的目的是针对上述现有技术的不足，提出新型猪饲料生产设备，其配比精确，且不会引起粉尘的污染。

本实用新型的技术方案是这样实现的：一种新型猪饲料生产设备，包括主料仓、辅料仓和混料仓，主料仓的第一出料通道通过螺栓上料机构与辅料仓相连，辅料仓内设有搅拌装置，辅料仓通过螺旋上料机构与混料仓的进料斗相连，主料仓的第二出料通道也与进料斗相连，进料斗上铰接有盖板，进料斗内设有过滤网，过滤网上固定有永磁体，混料仓内设有螺旋叶片，混料仓的出料口与杀菌仓相连，杀菌仓内设有杀菌灯。

所述辅料仓为至少两个，前方混料仓的出料口与后方混料仓的进料口相连。

所述螺旋叶片上设有凸起。

所述混料仓内壁通过连接线与球形的敲打装置相连。

本实用新型中，部分主料先进入辅料仓内，与辅料进行混合后再经过螺旋输送机进入混料仓，另外一部分主料直接进入混料仓，最后两批物料混合。这样可以尽可能的确保配比的准确性，因为部分主料在辅料仓内和辅料混合之后排出，这个过程中，会减少辅料在辅料仓壁和边角处的可能黏附、积压。也就是说，与现有技术相比，辅料的控制更加精确，这样就提高了整个配比的精确度。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为现有技术的结构示意图。

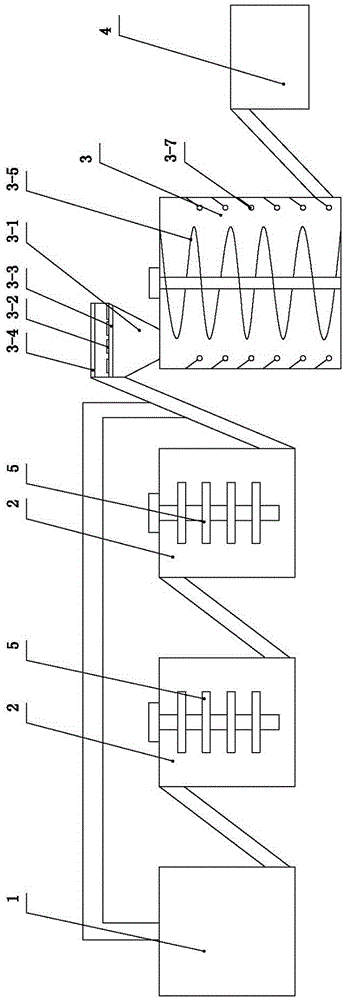

图2为本实用新型的结构示意图。

其中：1. 主料仓，2. 辅料仓，3. 混料仓，3-1. 进料斗，3-2. 永磁体，3-3. 过滤网，3-4. 盖板，3-5. 螺旋叶片，3-6. 敲打装置，4. 杀菌仓，5. 搅拌装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有付出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图2所示，一种新型猪饲料生产设备，包括主料仓1、辅料仓2和混料仓3，主料仓1的第一出料通道通过螺栓上料机构与辅料仓2相连，辅料仓2内设有搅拌装置5，辅料仓2通过螺旋上料机构与混料仓3的进料斗3-1相连，主料仓1的第二出料通道也与进料斗3-1相连，进料斗3-1上铰接有盖板3-4，进料斗3-1内设有过滤网3-3，过滤网3-3上固定有永磁体3-2，混料仓3内设有螺旋叶片3-5，混料仓3的出料口与杀菌仓4相连，杀菌仓4内设有杀菌灯。

本实用新型中，主料仓和辅料仓内都设有称重装置，先按比例称重，之后部分主料先进入辅料仓2内，与辅料进行混合后再经过螺旋输送机进入混料仓，主料仓内的另外一部分主料直接进入混料仓，最后两批物料混合。这样可以尽可能的确保配比的准确性，因为部分主料在辅料仓内和辅料混合之后排出，这个过程中，会减少辅料在辅料仓壁和边角处的可能黏附、积压。也就是，说与现有技术相比，辅料的控制更加精确，这样就提高了整个配比的精确度。

顶部设有过滤网3-3和永磁体3-2，可以吸附螺钉等小型铁质材料，防止前期混合过程装置上小螺丝钉等落入物料中。打开盖板3-4可以随时检修或者观察。本申请中，整个原料都是在密闭运输，不会产生粉尘影响。

所述辅料仓2为两个或多个，根据具体饲料配比而设置，前方混料仓的出料口与后方混料仓的进料口相连，即多个混料仓是串联关系。

优选的，为了使得混料效果更好，在螺旋叶片3-5上设置有凸起。

进一步的，为了防止物料在混料仓3内壁黏附，本申请在混料仓3内壁通过连接线与球形的敲打装置3-6相连。在螺旋叶片带动物料混合转动的过程中，敲打装置会敲打混料仓内壁，防止物料的黏附。连接线不能太长，要以螺旋叶片转动的时候不与敲打装置发生为准。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
