一种多功能水果打浆机的制作方法

本发明涉及一种水果打浆机，尤其涉及一种多功能水果打浆机。

背景技术：

水果是指多汁且大多数有甜味可直接生吃的植物果实，不但含有丰富的营养且能够帮助消化。水果是对部分可以食用的植物果实和种子的统称。水果有降血压、减缓衰老、减肥瘦身、皮肤保养、明目、抗癌、降低胆固醇补充维生素等保健作用。

由于现有的水果打浆机在对水果进行打浆的过程中，不能很好的来对打浆完成的水果浆进行分离，然而打浆的过程中也非常容易导致堵塞现象的发生，导致打浆耗时长的同时，需要进行维修，维修时需要使用到维修工具，然而不能够来对维修工具进行存放，导致每次维修时都需要去寻找维修工具来进行维修。

因此亟需研发一种能够对打浆完成的水果浆进行分离、能够防止堵塞的发生、能对维修工具进行存放和可调节照明角度进行打浆的多功能水果打浆机，来克服现有技术中不能够对打浆完成的水果浆进行分离、不能够防止堵塞的发生、不能对维修工具进行存放和不可调节照明角度进行打浆的缺点。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有技术中不能够对打浆完成的水果浆进行分离、不能够防止堵塞的发生、不能对维修工具进行存放和不可调节照明角度进行打浆的缺点，本发明要解决的技术问题是提供一种能够对打浆完成的水果浆进行分离、能够防止堵塞的发生、能对维修工具进行存放和可调节照明角度进行打浆的多功能水果打浆机。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种多功能水果打浆机，包括有支撑座、连接杆、顶板、支杆、进料斗、滤网、打浆机构和分离机构，支撑座顶部设有分离机构，分离机构的外侧上部均连接有连接杆，连接杆末端之间连接有顶板，顶板底部设有打浆机构，分离机构顶端连接均连接有支杆，支杆上部均开有第一小孔，支杆末端之间连接有进料斗，进料斗底部连接有滤网。

优选地，打浆机构包括有电机、第一转杆、绕线轮、第一导向轮、第一拉绳和搅拌杆，顶板底部中间安装有电机，电机的输出轴上连接有第一转杆，第一转杆上部连接有绕线轮，绕线轮上绕有两根第一拉绳，第一转杆下部均匀连接有搅拌杆，搅拌杆位于进料斗内，顶板底部左右对称连接有第一导向轮，第一拉绳均绕过第一导向轮，第一拉绳均穿过第一小孔，第一拉绳均与分离机构连接。

优选地，分离机构包括有滑轨、滑块、第一弹簧、出料斗、阀门和挡板，支撑座的顶部中间均连接有滑轨，滑轨上均滑动式连接有滑块，滑块均与滑轨配合，滑轨内顶端与滑块顶部之间均连接有第一弹簧，滑块内侧之间连接有出料斗，出料斗底部设有阀门，出料斗内中部连接有挡板，挡板上均匀开有第一通孔，滑轨顶端均连接有支杆，滑轨外侧均连接有连接杆。

优选地，还包括有移动杆、杆子、固定杆、第二弹簧和敲块，进料斗外侧上部均连接有杆子，进料斗外侧下部均连接有固定杆，固定杆上均开有第二小孔，固定杆底部中心均连接有第二弹簧，第二弹簧底端均连接有敲块，敲块顶部中心均连接有移动杆，移动杆均穿过第二弹簧和第二小孔。

优选地，还包括有轴承座、第二转杆和照明灯，连接杆上部均开有第二通孔，连接杆内顶部均连接有轴承座，轴承座上均连接有第二转杆，第二转杆均穿过轴承座和第二通孔，第二转杆底端均设有照明灯。

优选地，还包括有放置板、拉板、拉环和放置箱，滑轨外侧下部均连接有放置箱，放置箱内壁中部均开有凹槽，放置箱外壁中部均开有第三小孔，第三小孔内均设有放置板，放置板均穿过第三小孔，放置板的里端均位于凹槽内，放置板的外端均连接有拉板，拉板外侧均连接有拉环。

优选地，还包括有磁块、盖板和把手，放置箱底壁均通过合页连接的方式连接有盖板，盖板前侧中部均连接有把手，盖板后侧下部与放置箱顶壁中部均连接有磁块。

优选地，放置箱的材料为不锈钢。

优选地，拉板的材料为q235钢。

优选地，盖板的材料为优质钢材，表面覆盖锌层。

工作原理：使用时，使用人员首先将需要进行打浆的水果倒入到进料斗内，再启用打浆机构运作来对倒入进料斗内的水果进行打浆，打浆完成的水果则会通过滤网落入到分离机构，通过打浆机构来带动分离机构运作，使得落入到分离机构的打浆完成的水果能够进行分离，分离完成好之后，控制打浆机构停止工作即可，这时使用人员即可来对打浆分离完成的水果进行收集。

因为打浆机构包括有电机、第一转杆、绕线轮、第一导向轮、第一拉绳和搅拌杆，顶板底部中间安装有电机，电机的输出轴上连接有第一转杆，第一转杆上部连接有绕线轮，绕线轮上绕有两根第一拉绳，第一转杆下部均匀连接有搅拌杆，搅拌杆位于进料斗内，顶板底部左右对称连接有第一导向轮，第一拉绳均绕过第一导向轮，第一拉绳均穿过第一小孔，第一拉绳均与分离机构连接。当使用人员将需要进行打浆的水果倒入到进料斗内之后，控制电机顺时针转动，电机则会带动第一转杆顺时针转动，进而第一转杆就会带动搅拌杆顺时针转动，工作，同时第一转杆还会带动绕线轮顺时针转动，第一拉绳收起，控制电机逆时针转动，电机则会带动第一转杆逆时针转动，进而第一转杆就会带动搅拌杆逆时针转动，同时第一转杆还会带动绕线轮逆时针转动，第一拉绳放出，如此反复，通过控制电机顺时针或逆时针转动，来实现让搅拌杆不断的顺时针或逆时针转动的同时，也不断的收放第一拉绳，来达到对水果进行打浆的目的，当打浆完成之后，控制电机停止工作即可。

因为分离机构包括有滑轨、滑块、第一弹簧、出料斗、阀门和挡板，支撑座的顶部中间均连接有滑轨，滑轨上均滑动式连接有滑块，滑块均与滑轨配合，滑轨内顶端与滑块顶部之间均连接有第一弹簧，滑块内侧之间连接有出料斗，出料斗底部设有阀门，出料斗内中部连接有挡板，挡板上均匀开有第一通孔，滑轨顶端均连接有支杆，滑轨外侧均连接有连接杆。打浆完成的水果则会通过滤网落入到出料斗内的挡板上，因为有第一通孔的作用，能够实现来对打浆完成的水果进行分离的目的，当第一拉绳收起时，第一拉绳则会拉动滑块向上运动，第一弹簧被压缩，进而滑块就会带动出料斗向上运动，当第一拉绳放出时，滑块则会在第一弹簧弹力的作用下向下运动，从而滑块就会带动出料斗向下运动，如此反复，出料斗不断的上下晃动，能够让落入到出料斗内的挡板上的打浆完成的水果更快的通过第一通孔得到分离，打开阀门，使用人员即可来对出料斗内分离完成的水果浆进行收集，收集完成之后，关闭阀门即可。

因为还包括有移动杆、杆子、固定杆、第二弹簧和敲块，进料斗外侧上部均连接有杆子，进料斗外侧下部均连接有固定杆，固定杆上均开有第二小孔，固定杆底部中心均连接有第二弹簧，第二弹簧底端均连接有敲块，敲块顶部中心均连接有移动杆，移动杆均穿过第二弹簧和第二小孔。当出料斗向上运动至出料斗内的挡板与敲块接触时，第二弹簧被压缩，进而移动杆就会向上运动至与杆子底部接触，当出料斗向下运动至出料斗内的挡板离开与敲块接触时，敲块就会在第二弹簧弹力的作用下向下运动，来对挡板进行敲击，如此反复，敲块不断的来对挡板进行敲击，可防止分离的过程中堵塞住第一通孔的目的。

因为还包括有轴承座、第二转杆和照明灯，连接杆上部均开有第二通孔，连接杆内顶部均连接有轴承座，轴承座上均连接有第二转杆，第二转杆均穿过轴承座和第二通孔，第二转杆底端均设有照明灯。因为有照明灯的作用，能够让使用人员更清晰的来操作本设备。

因为还包括有放置板、拉板、拉环和放置箱，滑轨外侧下部均连接有放置箱，放置箱内壁中部均开有凹槽，放置箱外壁中部均开有第三小孔，第三小孔内均设有放置板，放置板均穿过第三小孔，放置板的里端均位于凹槽内，放置板的外端均连接有拉板，拉板外侧均连接有拉环。因为有放置箱的作用，使用人员可在放置箱内进行存放维修工具，因为有放置板作用，可对需要进行存放的维修工具进行分类，当不需要进行分类存放时，可通过握住拉环向右至挡板离开凹槽即可。

因为还包括有磁块、盖板和把手，放置箱底壁均通过合页连接的方式连接有盖板，盖板前侧中部均连接有把手，盖板后侧下部与放置箱顶壁中部均连接有磁块。为了更好的来对维修工具进行存放，通过握住把手，将盖板盖上，达到盖紧放置箱的目的，因为有磁块的作用，能对盖板进行固定。

因为放置箱的材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，使放置箱的使用寿命更长。

因为拉板的材料为q235钢，q235钢硬度高且不容易变形，使拉板的使用寿命更长。

因为盖板的材料为优质钢材，表面覆盖锌层，使得盖板不易腐蚀，提高使用寿命。

(3)有益效果

本发明设置有打浆机构，可通过控制电机顺时针或逆时针转动，来实现让搅拌杆不断的顺时针或逆时针转动的同时，也不断的收放第一拉绳，来达到对水果进行打浆的目的，设置的分离机构能够让落入到出料斗内的挡板上的打浆完成的水果更快的通过第一通孔得到分离，打开阀门，使用人员即可来对出料斗内分离完成的水果浆进行收集，通过让敲块不断的来对挡板进行敲击，可防止分离的过程中堵塞住第一通孔的目的，因为有放置箱的作用，使用人员可在放置箱内进行存放维修工具，因为有放置板作用，可对需要进行存放的维修工具进行分类，当不需要进行分类存放时，可通过握住拉环向右至挡板离开凹槽即可，为了更好的来对维修工具进行存放，通过握住把手，将盖板盖上，达到盖紧放置箱的目的，因为有磁块的作用，能对盖板进行固定。

附图说明

图1为本发明的第一种主视结构示意图。

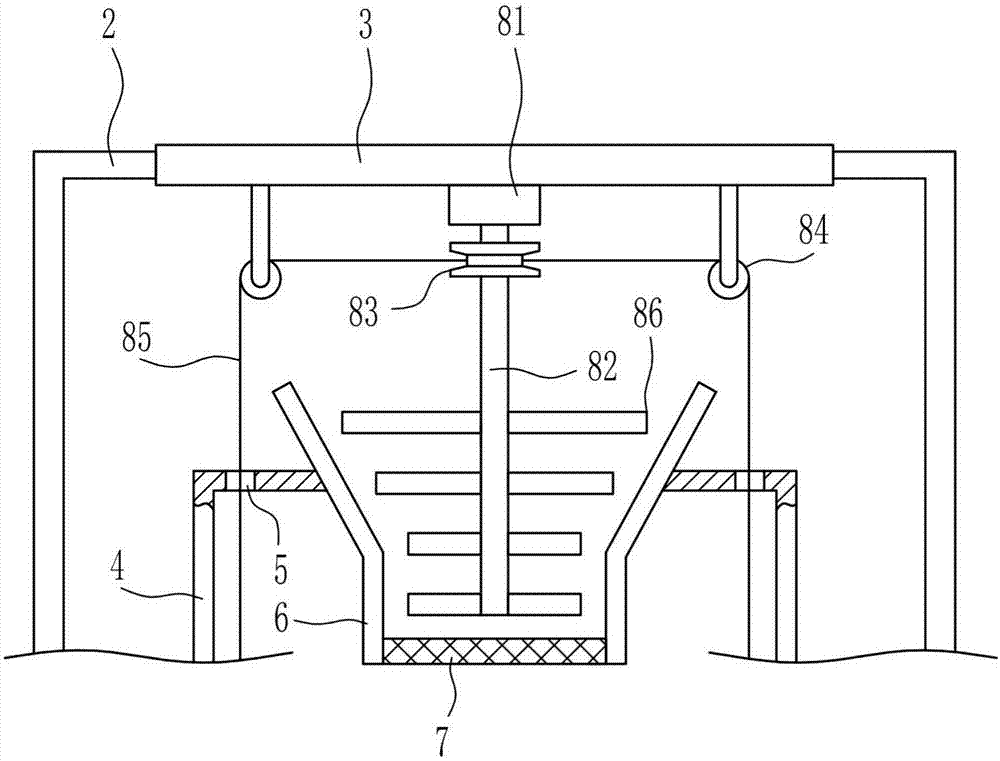

图2为本发明打浆机构的主视结构示意图。

图3为本发明分离机构的主视结构示意图。

图4为本发明的第二种主视结构示意图。

图5为本发明的第三种主视结构示意图。

图6为本发明的第四种主视结构示意图。

图7为本发明放置箱、磁块、盖板和把手的主视结构示意图。

附图中的标记为：1-支撑座，2-连接杆，3-顶板，4-支杆，5-第一小孔，6-进料斗，7-滤网，8-打浆机构，81-电机，82-第一转杆，83-绕线轮，84-第一导向轮，85-第一拉绳，86-搅拌杆，9-分离机构，91-滑轨，92-滑块，93-第一弹簧，94-出料斗，95-阀门，96-挡板，97-第一通孔，10-移动杆，11-杆子，12-固定杆，13-第二弹簧，14-第二小孔，15-敲块，16-轴承座，17-第二转杆，18-第二通孔，19-照明灯，20-第三小孔，21-凹槽，22-放置板，23-拉板，24-拉环，25-放置箱，26-磁块，27-盖板，28-把手。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种多功能水果打浆机，如图1-7所示，包括有支撑座1、连接杆2、顶板3、支杆4、进料斗6、滤网7、打浆机构8和分离机构9，支撑座1顶部设有分离机构9，分离机构9的外侧上部均连接有连接杆2，连接杆2末端之间连接有顶板3，顶板3底部设有打浆机构8，分离机构9顶端连接均连接有支杆4，支杆4上部均开有第一小孔5，支杆4末端之间连接有进料斗6，进料斗6底部连接有滤网7。

实施例2

一种多功能水果打浆机，如图1-7所示，包括有支撑座1、连接杆2、顶板3、支杆4、进料斗6、滤网7、打浆机构8和分离机构9，支撑座1顶部设有分离机构9，分离机构9的外侧上部均连接有连接杆2，连接杆2末端之间连接有顶板3，顶板3底部设有打浆机构8，分离机构9顶端连接均连接有支杆4，支杆4上部均开有第一小孔5，支杆4末端之间连接有进料斗6，进料斗6底部连接有滤网7。

打浆机构8包括有电机81、第一转杆82、绕线轮83、第一导向轮84、第一拉绳85和搅拌杆86，顶板3底部中间安装有电机81，电机81的输出轴上连接有第一转杆82，第一转杆82上部连接有绕线轮83，绕线轮83上绕有两根第一拉绳85，第一转杆82下部均匀连接有搅拌杆86，搅拌杆86位于进料斗6内，顶板3底部左右对称连接有第一导向轮84，第一拉绳85均绕过第一导向轮84，第一拉绳85均穿过第一小孔5，第一拉绳85均与分离机构9连接。

实施例3

一种多功能水果打浆机，如图1-7所示，包括有支撑座1、连接杆2、顶板3、支杆4、进料斗6、滤网7、打浆机构8和分离机构9，支撑座1顶部设有分离机构9，分离机构9的外侧上部均连接有连接杆2，连接杆2末端之间连接有顶板3，顶板3底部设有打浆机构8，分离机构9顶端连接均连接有支杆4，支杆4上部均开有第一小孔5，支杆4末端之间连接有进料斗6，进料斗6底部连接有滤网7。

打浆机构8包括有电机81、第一转杆82、绕线轮83、第一导向轮84、第一拉绳85和搅拌杆86，顶板3底部中间安装有电机81，电机81的输出轴上连接有第一转杆82，第一转杆82上部连接有绕线轮83，绕线轮83上绕有两根第一拉绳85，第一转杆82下部均匀连接有搅拌杆86，搅拌杆86位于进料斗6内，顶板3底部左右对称连接有第一导向轮84，第一拉绳85均绕过第一导向轮84，第一拉绳85均穿过第一小孔5，第一拉绳85均与分离机构9连接。

分离机构9包括有滑轨91、滑块92、第一弹簧93、出料斗94、阀门95和挡板96，支撑座1的顶部中间均连接有滑轨91，滑轨91上均滑动式连接有滑块92，滑块92均与滑轨91配合，滑轨91内顶端与滑块92顶部之间均连接有第一弹簧93，滑块92内侧之间连接有出料斗94，出料斗94底部设有阀门95，出料斗94内中部连接有挡板96，挡板96上均匀开有第一通孔97，滑轨91顶端均连接有支杆4，滑轨91外侧均连接有连接杆2。

实施例4

一种多功能水果打浆机，如图1-7所示，包括有支撑座1、连接杆2、顶板3、支杆4、进料斗6、滤网7、打浆机构8和分离机构9，支撑座1顶部设有分离机构9，分离机构9的外侧上部均连接有连接杆2，连接杆2末端之间连接有顶板3，顶板3底部设有打浆机构8，分离机构9顶端连接均连接有支杆4，支杆4上部均开有第一小孔5，支杆4末端之间连接有进料斗6，进料斗6底部连接有滤网7。

打浆机构8包括有电机81、第一转杆82、绕线轮83、第一导向轮84、第一拉绳85和搅拌杆86，顶板3底部中间安装有电机81，电机81的输出轴上连接有第一转杆82，第一转杆82上部连接有绕线轮83，绕线轮83上绕有两根第一拉绳85，第一转杆82下部均匀连接有搅拌杆86，搅拌杆86位于进料斗6内，顶板3底部左右对称连接有第一导向轮84，第一拉绳85均绕过第一导向轮84，第一拉绳85均穿过第一小孔5，第一拉绳85均与分离机构9连接。

分离机构9包括有滑轨91、滑块92、第一弹簧93、出料斗94、阀门95和挡板96，支撑座1的顶部中间均连接有滑轨91，滑轨91上均滑动式连接有滑块92，滑块92均与滑轨91配合，滑轨91内顶端与滑块92顶部之间均连接有第一弹簧93，滑块92内侧之间连接有出料斗94，出料斗94底部设有阀门95，出料斗94内中部连接有挡板96，挡板96上均匀开有第一通孔97，滑轨91顶端均连接有支杆4，滑轨91外侧均连接有连接杆2。

还包括有移动杆10、杆子11、固定杆12、第二弹簧13和敲块15，进料斗6外侧上部均连接有杆子11，进料斗6外侧下部均连接有固定杆12，固定杆12上均开有第二小孔14，固定杆12底部中心均连接有第二弹簧13，第二弹簧13底端均连接有敲块15，敲块15顶部中心均连接有移动杆10，移动杆10均穿过第二弹簧13和第二小孔14。

还包括有轴承座16、第二转杆17和照明灯19，连接杆2上部均开有第二通孔18，连接杆2内顶部均连接有轴承座16，轴承座16上均连接有第二转杆17，第二转杆17均穿过轴承座16和第二通孔18，第二转杆17底端均设有照明灯19。

还包括有放置板22、拉板23、拉环24和放置箱25，滑轨91外侧下部均连接有放置箱25，放置箱25内壁中部均开有凹槽21，放置箱25外壁中部均开有第三小孔20，第三小孔20内均设有放置板22，放置板22均穿过第三小孔20，放置板22的里端均位于凹槽21内，放置板22的外端均连接有拉板23，拉板23外侧均连接有拉环24。

还包括有磁块26、盖板27和把手28，放置箱25底壁均通过合页连接的方式连接有盖板27，盖板27前侧中部均连接有把手28，盖板27后侧下部与放置箱25顶壁中部均连接有磁块26。

放置箱25的材料为不锈钢。

拉板23的材料为q235钢。

盖板27的材料为优质钢材，表面覆盖锌层。

工作原理：使用时，使用人员首先将需要进行打浆的水果倒入到进料斗6内，再启用打浆机构8运作来对倒入进料斗6内的水果进行打浆，打浆完成的水果则会通过滤网7落入到分离机构9，通过打浆机构8来带动分离机构9运作，使得落入到分离机构9的打浆完成的水果能够进行分离，分离完成好之后，控制打浆机构8停止工作即可，这时使用人员即可来对打浆分离完成的水果进行收集。

因为打浆机构8包括有电机81、第一转杆82、绕线轮83、第一导向轮84、第一拉绳85和搅拌杆86，顶板3底部中间安装有电机81，电机81的输出轴上连接有第一转杆82，第一转杆82上部连接有绕线轮83，绕线轮83上绕有两根第一拉绳85，第一转杆82下部均匀连接有搅拌杆86，搅拌杆86位于进料斗6内，顶板3底部左右对称连接有第一导向轮84，第一拉绳85均绕过第一导向轮84，第一拉绳85均穿过第一小孔5，第一拉绳85均与分离机构9连接。当使用人员将需要进行打浆的水果倒入到进料斗6内之后，控制电机81顺时针转动，电机81则会带动第一转杆82顺时针转动，进而第一转杆82就会带动搅拌杆86顺时针转动，工作，同时第一转杆82还会带动绕线轮83顺时针转动，第一拉绳85收起，控制电机81逆时针转动，电机81则会带动第一转杆82逆时针转动，进而第一转杆82就会带动搅拌杆86逆时针转动，同时第一转杆82还会带动绕线轮83逆时针转动，第一拉绳85放出，如此反复，通过控制电机81顺时针或逆时针转动，来实现让搅拌杆86不断的顺时针或逆时针转动的同时，也不断的收放第一拉绳85，来达到对水果进行打浆的目的，当打浆完成之后，控制电机81停止工作即可。

因为分离机构9包括有滑轨91、滑块92、第一弹簧93、出料斗94、阀门95和挡板96，支撑座1的顶部中间均连接有滑轨91，滑轨91上均滑动式连接有滑块92，滑块92均与滑轨91配合，滑轨91内顶端与滑块92顶部之间均连接有第一弹簧93，滑块92内侧之间连接有出料斗94，出料斗94底部设有阀门95，出料斗94内中部连接有挡板96，挡板96上均匀开有第一通孔97，滑轨91顶端均连接有支杆4，滑轨91外侧均连接有连接杆2。打浆完成的水果则会通过滤网7落入到出料斗94内的挡板96上，因为有第一通孔97的作用，能够实现来对打浆完成的水果进行分离的目的，当第一拉绳85收起时，第一拉绳85则会拉动滑块92向上运动，第一弹簧93被压缩，进而滑块92就会带动出料斗94向上运动，当第一拉绳85放出时，滑块92则会在第一弹簧93弹力的作用下向下运动，从而滑块92就会带动出料斗94向下运动，如此反复，出料斗94不断的上下晃动，能够让落入到出料斗94内的挡板96上的打浆完成的水果更快的通过第一通孔97得到分离，打开阀门95，使用人员即可来对出料斗94内分离完成的水果浆进行收集，收集完成之后，关闭阀门95即可。

因为还包括有移动杆10、杆子11、固定杆12、第二弹簧13和敲块15，进料斗6外侧上部均连接有杆子11，进料斗6外侧下部均连接有固定杆12，固定杆12上均开有第二小孔14，固定杆12底部中心均连接有第二弹簧13，第二弹簧13底端均连接有敲块15，敲块15顶部中心均连接有移动杆10，移动杆10均穿过第二弹簧13和第二小孔14。当出料斗94向上运动至出料斗94内的挡板96与敲块15接触时，第二弹簧13被压缩，进而移动杆10就会向上运动至与杆子11底部接触，当出料斗94向下运动至出料斗94内的挡板96离开与敲块15接触时，敲块15就会在第二弹簧13弹力的作用下向下运动，来对挡板96进行敲击，如此反复，敲块15不断的来对挡板96进行敲击，可防止分离的过程中堵塞住第一通孔97的目的。

因为还包括有轴承座16、第二转杆17和照明灯19，连接杆2上部均开有第二通孔18，连接杆2内顶部均连接有轴承座16，轴承座16上均连接有第二转杆17，第二转杆17均穿过轴承座16和第二通孔18，第二转杆17底端均设有照明灯19。因为有照明灯19的作用，能够让使用人员更清晰的来操作本设备。

因为还包括有放置板22、拉板23、拉环24和放置箱25，滑轨91外侧下部均连接有放置箱25，放置箱25内壁中部均开有凹槽21，放置箱25外壁中部均开有第三小孔20，第三小孔20内均设有放置板22，放置板22均穿过第三小孔20，放置板22的里端均位于凹槽21内，放置板22的外端均连接有拉板23，拉板23外侧均连接有拉环24。因为有放置箱25的作用，使用人员可在放置箱25内进行存放维修工具，因为有放置板22作用，可对需要进行存放的维修工具进行分类，当不需要进行分类存放时，可通过握住拉环24向右至挡板96离开凹槽21即可。

因为还包括有磁块26、盖板27和把手28，放置箱25底壁均通过合页连接的方式连接有盖板27，盖板27前侧中部均连接有把手28，盖板27后侧下部与放置箱25顶壁中部均连接有磁块26。为了更好的来对维修工具进行存放，通过握住把手28，将盖板27盖上，达到盖紧放置箱25的目的，因为有磁块26的作用，能对盖板27进行固定。

因为放置箱25的材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，使放置箱25的使用寿命更长。

因为拉板23的材料为q235钢，q235钢硬度高且不容易变形，使拉板23的使用寿命更长。

因为盖板27的材料为优质钢材，表面覆盖锌层，使得盖板27不易腐蚀，提高使用寿命。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
