带加热和热回收装置的集成洗头床的制作方法

本发明涉及的是加热、热交换和美容美发领域，特别涉及一种带加热和热回收装置的集成洗头床。

背景技术：

在日常生活，所使用的洗头床需要有热水器加热热水，热水洗浴后带着大量的热能从下水道流走，热能和废水没有回收利用。为了节约能源和回收废水，现实生活中需要一种洗头床既能加热热水，又能回收热能，达到节约能源的目的。

技术实现要素：

针对上述问题，本发明的目的是提供一种带加热和热回收装置的集成洗头床。

为实现上述目的，本发明应用以下技术方案：

本发明所述的一种带加热和热回收装置的集成洗头床，包括洗头床、环形套管式热交换器和热水器，其特征在于：洗头床上安装有台盆和热水龙头，台盆的下水管和环形套管式热交换器的第一接口连接，环形套管式热交换器的第二接口和下水道连接，自来水和环形套管式热交换器的第三接口连接，环形套管式热交换器的第四接口和热水器进水口连接，热水器的出水口和热水龙头连接；所述的环形套管式热交换器由塑料管、一根不锈钢波纹管和捆绑件组成，塑料管内安装一根不锈钢波纹管，不锈钢波纹管的两端开口露在塑料管两端开口外，塑料管两端开口和不锈钢波纹管外壁通过注塑、热熔、塑料焊接或者胶体进行密封，塑料管一端上安装有第三接口，塑料管的另一端安装有第四接口，不锈钢波纹管一端开口为第一接口，不锈钢波纹管另一端开口为第二接口，不锈钢波纹管管道为第一流道，塑料管内壁和不锈钢波纹管外壁的间隙空间和第三接口、第四接口组成第二流道；将安装了不锈钢波纹管的塑料管制作成螺旋形状，并用捆绑件将其缠紧定型成一个环形整体；不锈钢波纹管管径为20-70毫米，不锈钢波纹管外壁和塑料管内壁间隙距离为0.2-30毫米。

进一步地，所述的塑料管为PE塑料盘管；所述的捆绑件为管卡、金属丝、绳索、胶带或者具有保温功能的胶带。

进一步地，所述的热水器为即热式电热水器。

其控制方法为：打开热水龙头，自来水从环形套管式热交换器中第二流道流过，流入热水器加热，热水龙头流出热水，洗浴后的洗头水从台盆下水管流出，流入环形套管式热交换器内的第一流道，自来水和洗头水分别在环形套管式热交换器中第二流道和第一流道中逆流，通过不锈钢波纹管管壁进行热交换，使自来水加热，加热后的自来水再流入热水器加热到设定的温度；不锈钢波纹管管径在20-70毫米，不锈钢波纹管流洗头水，在重力作用下，洗头水能顺利地流过热交换器进行热交换，最后流入下水道；不锈钢波纹管管径大，中间没有障碍物，管道不容易被堵塞，不需要经常清洗；不锈钢波纹管外壁和塑料管内壁间隙小，不锈钢波纹管管壁传热速度快，管壁面积大，热交换效果好。

附图说明

图1是本发明结构示意图；

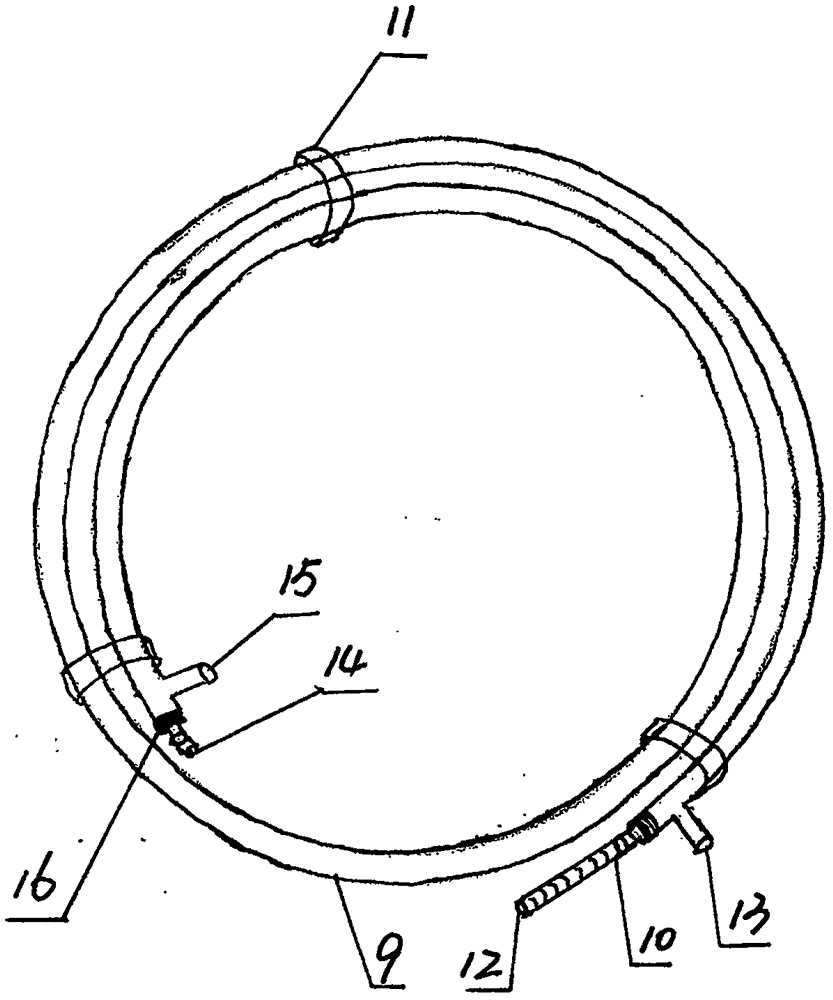

图2是本发明环形套管式热交换器结构示意图；

1、洗头床； 2、热水龙头； 3、台盆；

4、下水管； 5、热水器； 6、环形套管式热交换器；

7、下水道； 8、自来水接口； 9、塑料管；

10、不锈钢波纹管； 11、捆绑件； 12、第一接口；

13、第四接口； 14、第二接口； 15、第三接口；

16、密封口；

具体实施方式

下面结合附图对本发明作进一步说明。

本发明所述的一种带加热和热回收装置的集成洗头床，包括洗头床1、环形套管式热交换器6和热水器5，其特征在于：洗头床1上安装有台盆3和热水龙头2，台盆3的下水管4和环形套管式热交换器6的第一接口12连接，环形套管式热交换器6的第二接口14和下水道7连接，自来水和环形套管式热交换器6的第三接口15连接，环形套管式热交换器6的第四接口13和热水器5进水口连接，热水器5的出水口和热水龙头2连接；所述的环形套管式热交换器6由塑料管9、一根不锈钢波纹管10和捆绑件11组成，塑料管9内安装一根不锈钢波纹管10，不锈钢波纹管10的两端开口露在塑料管9两端开口外，塑料管9两端开口和不锈钢波纹管10外壁通过注塑、热熔、塑料焊接或者胶体进行密封，塑料管9一端上安装有第三接口15，塑料管9的另一端安装有第四接口13，不锈钢波纹管10一端开口为第一接口12，不锈钢波纹管10另一端开口为第二接口14，不锈钢波纹管管道10为第一流道，塑料管9内壁和不锈钢波纹管10外壁的间隙空间和第三接口15、第四接口13组成第二流道；将安装了不锈钢波纹管10的塑料管9制作成螺旋形状，并用捆绑件11将其缠紧定型成一个环形整体；不锈钢波纹管10管径为20-70毫米，不锈钢波纹管10外壁和塑料管9内壁间隙距离为0.2-30毫米。

进一步地，所述的塑料管9为PE塑料盘管；所述的捆绑件11为管卡、金属丝、绳索、胶带或者具有保温功能的胶带。

进一步地，所述的热水器5为即热式热水器。

其控制方法为：打开热水龙头2，自来水从环形套管式热交换器6中第二流道流过，流入热水器5加热，热水龙头2流出热水，洗浴后的洗头水从台盆3下水管4流出，流入环形套管式热交换器6内的第一流道，自来水和洗头水分别在环形套管式热交换器6中第二流道和第一流道中逆流，通过不锈钢波纹管10管壁进行热交换，使自来水加热，加热后的自来水再流入热水器5加热到设定的温度；不锈钢波纹管10管径在20-70毫米，不锈钢波纹管10流洗头水，在重力作用下，洗头水能顺利地流过热交换器进行热交换，最后流入下水道；不锈钢波纹管10管径大，中间没有障碍物，管道不容易被堵塞，不需要经常清洗；不锈钢波纹管10外壁和塑料管9内壁间隙小，不锈钢波纹管管壁传热速度快，管壁面积大，热交换效果好。

以上所述仅是本发明的较佳实施方式，故凡依本发明专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本发明专利申请范围内。
