一种智能发型设计一体机的制作方法

本实用新型涉及理发运用设计系统，具体为一种智能发型设计一体机。

背景技术：

目前很多美发店仍在使用传统的纸质发型图册为客户推荐发型，客户面对杂乱无序的图册往往会不知所措，最后得到的效果也常常不尽如人意，例如中国专利公告号为CN201820228U，公告日为2011年5月4日的实用新型专利公开了一种发型智能设计系统，该装置可在理发之前让用户看到完成后的效果，效果虽优于翻看发型图册，但它的硬件结构复杂且体积庞大，不适合放在美发店这类空间有限的场所。

技术实现要素：

有鉴于此，本实用新型的目的是提供了一种智能发型设计一体机。

本实用新型的目的是通过这样的技术方案实现的，一种智能发型设计一体机，包括一体机箱1、设置于一体机箱正面的显示屏2和设置于一体机箱内的控制模块，所述一体机箱的上侧两端各设置有一个摄像头3，一体机箱的一侧面上设置有显示器开关7，一体机箱的另一侧面上设置有操作手柄6，所述一体机箱的下端设置有机箱支架9；所述摄像头、显示器和操作手柄分别与控制模块连接。

进一步，所述一体机箱的上端还设置有补光灯4。

进一步，所述操作手柄包括操作杆14、控制键盘15和蓝牙发射器13，操作杆和控制键盘分别与蓝牙发射器连接，所述一体机箱的上端还设置有与蓝牙发射器配对的蓝牙接收器8。

进一步，所述一体机箱上还设置有电源插孔10，电源插孔与显示器开关同侧设置。

进一步，所述一体机箱的背面设置有挂孔12。

进一步，所述操作手柄通过手柄支架5设置于一体机箱上。

进一步，所述手柄支架包括具有开口的环形插接部51和连接部52，所述连接部的一端固定连接于环形插接部上，连接部的另一端固定连接于一体机箱上。

由于采用了上述技术方案，本实用新型具有如下的优点：

在一体机箱上设置有摄像头，摄像头与一体机箱的内部控制模块相连，控制摄像头自动调节角度，获取到不同角度的头像照片后传输至内部控制模块进行处理，能根据客户的脸部及头发特点选择最优的发型搭配，并生成一组不同角度的发型设计效果图，客户左右推动操作杆可查看不同角度的设计效果，参考价值极强。

附图说明

为了使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步的详细描述，其中：

图1是本实用新型的一体机箱的正面结构示意图；

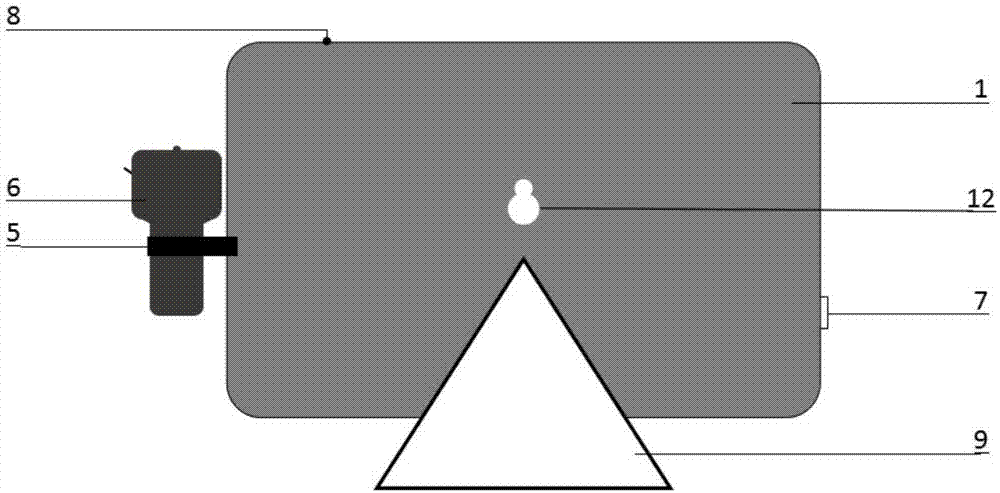

图2是本实用新型的一体机箱的背面结构示意图；

图3是本实用新型的一体机箱的侧面结构示意图；

图4是本实用新型的操作手柄的结构示意图；

图5为摄像头遮蔽装置的示意图；

图6为摄像头遮蔽装置的另一状态示意图。

具体实施方式

以下将结合附图，对本实用新型的优选实施例进行详细的描述；应当理解，优选实施例仅为了说明本实用新型，而不是为了限制本实用新型的保护范围。

一种智能发型设计一体机，包括一体机箱1、设置于一体机箱正面的显示屏2和设置于一体机箱内的控制模块，所述一体机箱的上侧两端各设置有一个摄像头3，一体机箱的一侧面上设置有显示器开关7，一体机箱的另一侧面上设置有操作手柄6，所述一体机箱的下端设置有机箱支架9；所述摄像头、显示器和操作手柄分别与控制模块连接。

作为对本实施例的改进，所述一体机箱的上端还设置有补光灯4，补光灯为可调节亮度的LED灯。

作为对本实施例的改进，所述操作手柄包括操作杆14、控制键盘15和蓝牙发射器13，操作杆和控制键盘分别与蓝牙发射器连接，所述一体机箱的上端还设置有与蓝牙发射器配对的蓝牙接收器8。

作为对本实施例的改进，所述一体机箱上还设置有电源插孔10，电源插孔与显示器开关同侧设置，电源插孔与充电线11连接。

作为对本实施例的改进，所述一体机箱的背面设置有挂孔12。一体机箱可通过挂孔立于墙面。

作为对本实施例的改进，所述操作手柄通过手柄支架5设置于一体机箱上。

作为对本实施例的改进，所述手柄支架包括具有开口的环形插接部51和连接部52，所述连接部的一端固定连接于环形插接部上，连接部的另一端固定连接于一体机箱上。操作手柄6可插在手柄支架上。

本实用新型的工作原理如下：首先通过摄像头为用户拍摄一组多角度的头像照片，再由内部控制模块将照片进行分析处理，自动判断性别并根据头像的脸型和发质特征推荐若干款适合的发型，合成三维立体效果呈现在显示器中。同时，用户还可使用操作手柄上的操作键盘选择其他发型，指令信号通过蓝牙发射器发送，蓝牙接收器接收到指令信号后传递到一体机内部控制模块，控制模块立即重新合成所选发型的合成效果图并呈现在显示器中，用户还可左右推动操作杆转动显示器上的三维立体图像，查看左右侧面的发型设计效果，从而极大地减少了用户与发型师之间的沟通障碍。

作为对本实施例的改进，为了对摄像头进行保护，还包括摄像头遮蔽装置，所述摄像头遮蔽装置支撑件31开设有一容纳所述摄像头10的通孔；摄像头门，其两侧可滑动的卡扣于所述支撑件31上，摄像头门31包括第一摄像头门321及第二摄像头门322，第一摄像头门321中间设有一供摄像头探测光线的开孔，第一摄像头门321述摄像头处于打开状态，第二摄像头门322使摄像头处于关闭状态；摄像头门开关33，其设于第一摄像头门321及第二摄像头门322之间，摄像头门开关31用于拨动所述摄像头门。

在本实施例中，所述开孔的直径大于所述通孔的直径。

在本实施例中，所述摄像头门开关33为一防滑凸出部。

在工作时，且不需要摄像头时，用户可通过拨动所述摄像头门开关，从而带动第二摄像头门遮蔽在所述摄像头上，使得摄像头被挡住从而无法摄取图像。当用户需要摄像头时，通过拨动摄像头门开关，带动第一摄像头门向摄像头运动，直到第一摄像头门上的开孔对应到该摄像头上，此时摄像头通过开孔进行摄取图像。

以上所述仅为本实用新型的优选实施例，并不用于限制本实用新型，显然，本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。
