一种用于产生装载有香料的流体流的装置的制作方法

用于产生装载有香料的流体流的装置在文献EP 0 890 365 B1中公开。然而，公开的该装置有缺点，即散发气味的物质的消耗并非最优化的，并且保养、清洁和香料的填充也同样不是最优化的。

本发明在此要进行补救。本发明的目的在于，提供一种用于产生装载有香料的流体流的装置，该装置节约地使用香料并且能够以简化的方式进行保养、清洁和填充。

本发明通过具有权利要求1的特征的、用于产生装载有香料的流体流的装置实现了所提出的目的。

通过本发明达到的优点主要在于，得益于根据本发明的权利要求1的主题，对于散发气味的物质的消耗被最小化，并且保养、清洁以及活性物质和蒸发元件的加注被简化。根据权利要求1的主题，特别地简化或者说改善了下列几点：

改善的内部卫生

因为活性物质的残留物保持在容器(筒)内并且并非部分地保留在不可替换的蒸发腔的壁上，所以在保养根据权利要求1的装置时节省了清洁步骤。粘附在蒸发腔的壁上的未使用的活性物质随着容器一起被替换，使得卫生被最优化并且保养花费降低。根据现有技术公开的装置要求单独地清洁蒸发腔。

避免单独更换蒸发元件

根据现有技术公开的装置要求定期替换蒸发元件，以便保证设备的功能性能并且避免生物侵蚀。不管是受过培训的人员，还是未受过培训的人员都会在这一步骤遇到困难并且必须花费大量时间。对于根据权利要求1的装置，通过应用可快速更换的容器，避免该保养步骤，因为蒸发元件布置在容器内。

通过轻松地并且快速地更替包括活性物质/香味载体的容器，避免加注活性物质/香味载体

此外，不用考虑加注活性物质。根据现有技术公开的装置要求费时的加注，这对于根据权利要求1的装置来说，同样可以通过应用容器得以避免。

避免防腐剂

另外，根据现有技术，要求加注瓶，而在开启后，可以微生物地作用于这些加注瓶。对于根据权利要求1的装置，绕过了该问题，因为预设了用于一次性使用的容器。由此可以避免防腐剂的使用。另外，在储存时，可以避免挥发性活性物质由于蒸发的损失部分，因为在储存时，不会以任何方式，在储存加注瓶时由于重复的开启损失活性物质。

将装置缩小

根据本发明的装置的另一优点在于，装置可以构造得更小。如上文中所提及的，对于根据现有技术公开的装置，不同的保养步骤(例如加注活性物质以及更换蒸发元件)使得设备的一定的最小尺寸变得有必要，而根据权利要求1的主题的装置由于轻松的操控性，可以明显变小或者说微型化。由于其小尺寸，根据本发明的装置可以隐藏地安装在空间中并且因此受保护，以防故意破坏。

保养后的立即使用

因为在储存过程中，就早已在容器中持久地存在有饱和浓度，所以在容器的穿孔后，装置直接是随时可用的，而对于根据现有技术公开的装置，在保养后才必须设定饱和浓度，这可以持续超过一个小时。

在权利要求1中表征的装置基于挥发性活性物质的、取决于温度的自然蒸发。装置(12)具有优选地1.5m×1m的最大底面以及最大1m的高度。其它优选的实施方式具有0.9m×0.5m的最大底面以及50cm的最大高度。特别优选的实施方式具有30cm×80cm的底面以及40cm的高度。根据权利要求1的明显变小的装置具有优选地最大仅6cm×5cm的底面以及5cm的最大高度。这些变小的设备可以隐藏地安装在空间中。

空腔(4)优选地由上部和下部的边界表面(5；6)限定。这些边界表面使容器在空腔(4)中的固定变得轻松。优选地，空腔为容器提供位置。在特别的实施方式中，空腔为多个容器提供位置。空腔(4)具有优选地最大50cm×50cm的底面和60cm的最大高度。空腔优选地至少通过连接部(22)，与环境空气相连，其中该连接部不是流体管道(2)的出口(9)。

与环境空气的连接部(22)也能够以通风管道(3)的形式存在，其显示环境空气与空腔之间的直接连接。除了通风管道(3)和流体管道，也可以在壳体上存在其它开口。环境空气和空腔之间的连接(22)也可以通过不气密的壳体(1)设计实现。

在优选的实施方式中，在装置中存在两个、三个、四个或者更多具有相应的穿孔器(18a，18b)的空腔(4)，其中在特别的实施方式中，放置在装置中的容器(18)的数量对应于空腔(4)的数目。使用两个或多个容器(16)时，可能有不间断的运行，因为装置中的容器先后(相继)排空。以此方式可以延长维护间隔。

对于其它实施方式，可以通过并行使用两个或多个放置在装置中的容器，将不同的活性物质(如不同的气味型或者除臭剂)相互组合。

第一和第二穿孔器(18a，18b)可以根据权利要求1占据两个位置(F.1)和F.2))。在根据权利要求1占据第一位置F.1)时，第一和第二穿孔器(18a，18b)位于空腔(4)外部。在第二位置F.2)中，第一穿孔器(18a)、流体管道(8)的端部以及第二穿孔器(18b)位于空腔(4)内，并且可以对位于空腔(4)中的容器(16)进行穿孔。

对于优选的实施方式，装置(12)具有壳体(1)，其中壳体与穿孔器(18a，18b)机械地耦合。对于根据权利要求17的装置的位置F.1)，第一和第二穿孔器(18a，18b)没有位于空腔内。在壳体关闭时，穿孔器(18a，18b)伸入空腔内，这对应于权利要求1的主题的状态F.2)。

在壳体关闭时，第一和第二穿孔器(18a，18b)在容器上施加机械压力，以便实现容器的穿孔。

穿孔器(18a，18b)优选地是锋利的，并且在优选的实施方式中设计为切割装置。这些装置由金属、塑料、玻璃或者具有可比硬度的材料或者上述材料的组合构成。

穿孔器(18a，18b)在成功穿孔后伸入容器(16)，并且使从容器(16)中逸出的饱和空气q*进入流体管道(2)。穿孔器在此不损坏安装在容器中的其它隔板(24)，这些隔板将容器划分为蒸发腔(23)和液体室(25)。

对于优选的实施方式，第一穿孔器(18a)位于靠近流体管道的空腔侧端部的位置，使得在对容器进行穿孔时，大部分流出的饱和空气A*，优选地所有流出的饱和空气A*都流入流体管道。对于其它优选的实施方式，第一穿孔器(18a)与流体管道(2)的空腔侧端部(8)一致。

第一和第二穿孔器(18a，18b)的穿孔会在静止状态中引起活性物质的适当流出，使得实现空间的基本散布香味。

对于优选的实施方式，第一穿孔器(18a)安装在流体管道(8)的空腔侧端部上或者对应于这些端部。对于优选的实施方式，第二穿孔器(18b)安装在通风管道(15)的端部上或者对应于这些端部。

第二穿孔器(18b)同样在壳体(1)关闭时伸入空腔。当容器放置在空腔(4)中并且壳体关闭时，第二穿孔器(18b)在预设的位置处对容器(16)进行穿孔。该穿孔补充由第一穿孔器(18a)产生的穿孔。举例而言，通过第二穿孔器(18b)的穿孔，在装置投入运行时，实现容器中的压力均衡。在设备静止状态中或者投入运行时，饱和空气A*几乎或者完全不在第二穿孔位置处流出。

要插入在空腔(4)中的容器能够在至少一侧由穿孔器(18a，18b)穿孔。对于优选的实施方式，该侧为容器(16)的上侧。容器的由穿孔器穿孔的位置优选地设计为相对于容器的其它区域更薄。在特别优选的实施方式中，容器的穿孔位置由薄膜构成，该薄膜由金属或者塑料制成。薄膜(17)是封闭容器的薄膜。穿孔的薄膜可以在使用后再次由新的薄膜代替，使得容器(16)可选地可再使用。优选地，容器(16)是可轻松操控的筒。在优选的实施方式中，容器被隔成两个隔间(21；25)。然而，在第一隔间(25)中，优选地以液态存在的活性物质也可以作为气液混合物或者以气态存在。利用活性物质饱和的空气A*存在于优选地是蒸发腔(21)的第二隔间(21)中，而饱和空气可以在成功穿孔后通过流体管道(2)排出。这些隔间由隔板(24)彼此分隔。

容器优选地具有最大20cm的边长。特别优选的实施方式具有4cm×4cm的底面，可替换地3cm×2cm的底面。容器优选地在第一隔间(25)中储存最大400mL的、优选地以液态存在的活性物质。容器的特别优选的实施方式含有最大50mL的、优选地以液态存在的活性物质。

在优选的实施方式中，通过连接件，优选地通过蒸发元件(20)建立容器的第一和第二隔间之间的连接，该连接件或者说蒸发元件将第一隔间(25)中的活性物质传输进入容器的第二隔间(21)。

优选地，该连接件(20)由织物(Stoff)、羊毛或者织物型或者说羊毛型材料构成，该材料可以容纳液体并且例如通过粘附力将其传输至第二隔间(21)。在第二隔间(21)中，活性物质(23)从蒸发元件(20)中蒸发出来，直至在第二隔间(21)中实现饱和空气。优选地，该连接件(20：蒸发元件)由纤维网(无纺布，Vlies)或者织物制成。

当用于产生装载有香料的流体流的装置处于运行状态时，饱和空气A*从第二隔间(21)中排放至环境空气。紧接着饱和空气A*的排放，位于连接件中的活性物质(23)再次在第二隔间(21)中蒸发，使得再次在容器(16)的第二隔间(21)中形成由活性物质饱和的空气A*。连接件(20)优选地持续在第一隔间(25)中与活性物质(23)接触，优选地，连接件浸渍在液态的活性物质中。连接元件也可以将活性物质的余量从第一隔间中引导至第二隔间，使得在使用容器的过程中完全排空第一隔间。

另外，也可以通过其它连接类型，例如透气隔膜，建立容器的一个隔间(21)和第二隔间(25)之间的连接。

此外，对于特别的实施方式，容器仅具有一个隔间。对于这些实施方式，例如通过延迟地从液体或者固体中释放活性物质，形成饱和空气。

优选地通过机械影响对容器进行穿孔。然而，也可运用其它穿孔方法。

容器在卫生上是毫无缺点的，并且可以轻松地从空腔中取出并且毫无问题地处理。

封闭的薄膜(17)优选地安装在容器上侧。穿孔器(18a，18b)精确地在穿孔位置处切开薄膜(17)，优选地不损坏薄膜的其它部分。封闭的薄膜优选地由金属或者塑料构成。

根据权利要求1的流体可以理解为空气与活性物质的混合物。流体管道(2)相应地是将此类空气与活性物质的混合物引导至出口(9)的管道。位于流体管道(8)的端部上的第一穿孔器(18a)优选地同时形成为流体管道的空腔侧端部。另外，流体管道包括中间部分和出口(9)。由此可能无损坏地将饱和空气A*从容器(16)中传输通过流体管道，直至出口(9)。流体管道(2)的、布置在壳体上的出口是通过机构可封闭的。优选地，流体给料器(10)布置在流体管道(2)中。

通风管道(3)包括环境空气涌入所流经的入口(13)、中间部分以及通入空腔的出口(14)。第二穿孔器(18b)优选地位于通风管道的出口(15)的端部。在特别优选的实施方式中，穿孔器(18b)形成通风管道(3)的空腔侧端部。

当根据权利要求1的装置占据根据权利要求1的位置F.2)时，空腔(4)、流体管道(2)和流体给料器(10)优选地联合形成到达流体管道(2)的出口(9)的管路。

在存在通风管道(3)的情况下，当装置占据根据权利要求1的位置F.2)时，通风管道(3)、空腔(4)、流体管道(2)以及流体给料器(10)可以联合形成到达流体管道(2)的、布置在壳体上的出口(9)的管路。

在将容器(16)放入关闭壳体时穿孔的空腔(4)时(根据权利要求2的状态F.2))，容器成为到达壳体上的流体管道的出口(9)的管路的一部分。通过该共同形成的管路，空气流q*由流体给料器(10)驱动涌至输出管道。

流体给料器优选地是通风机。在设备投入运行时，其优选地工作3至20秒。由装置排放的体积流量q*最小来说是隔间(21)的体积的一部分。最大而言，其是第二隔间(21)的体积的多倍。流体给料器以对于设备的尺寸来说比较适当的力进行工作。通风机优选地具有包括多个元件的工作轮。根据通风机的设定，流体管道(2)可以由通风机的元件封闭或者开启。当通风机没有封闭流体管道(2)时，通过根据本发明的装置，通过少量流出的活性物质实现环境的基本散布香味。不过，独立于通风机位置，对于优选的实施方式，也可以通过活性物质(23)实现基本散布香味，因为最小量的活性物质在第二穿孔器(18b)的穿孔位置处持续地从容器中漏出。对于专门的实施方式，流体管道中饱和空气的体积流量q*可以根据例如空间尺寸或者温度等参数，由节流板和/或闸板进行控制。以此方式，还能将活性物质(23)的投入构造得更有效。

流体给料器(10)也能够以隔膜泵、压电式给料器等形式存在。流体给料器(10)还可以具有优选地电驱动的电机。在存在多个流体给料器(10)时，也可以安装多个电机(11)。

在存在两个或多个空腔(4)时，也可以存在两个或多个流体给料器(10)，不过单个的流体给料器也可以将A*从多个流体管道(2)，优选地从多个容器中供给至出口(9)。在特别的实施方式中，有两个、三个或者更多个出口(9)。对于其它实施方式，在存在至少两个空腔(4)时，存在至少两个流体给料器(10)。对于其它实施方式，流体给料器(10)既可以布置在流体管道(2)内，也可以布置在通风管道(3)内。

壳体(1)优选地具有可移动的构件(19)。该可移动的构件(19)例如通过折叠机构或者可比较的机械耦合与剩余壳体(1)相连。

壳体的开启通过壳体的可移动部件(19)的运动实现，使得容器能够放置在空腔(4)内。

在优选的实施方式中，流体管道(2)的空腔侧端部(8)以及位于其上的穿孔器(18a)与壳体的可移动的构件(19)相连，优选地与其机械耦合。

在壳体的可移动部件与穿孔器机械耦合时，具有开启的壳体的装置(12)占据根据权利要求1的位置F.1)，而关闭的壳体相应地占据根据权利要求1的位置F.2)。

对于特别的实施方式，第二穿孔器(18b)同样固定在壳体的可移动的构件(19)上。通过简单地引入容器并且紧接着关闭壳体，位于空腔(4)中的容器(16)被穿孔并且装置处于运行准备状态。对于特别的实施方式，第二穿孔器没有位于壳体的可移动部件(19)上。

根据权利要求1，在壳体(1)关闭时，装置立即处于随时可用的状态。早在对关闭的容器(16)进行穿孔前，容器中必要的饱和浓度A*就已存在，因为优选地设计为蒸发元件(20)的连接元件(20)持久地浸渍在液体中。对于根据现有技术公开的装置而言，必须等待，直至在更替蒸发元件以及液体后产生饱和浓度。

对于其它实施方式，根据权利要求1的装置具有装配板，优选地具有快速装配板。该装配板形成用于装配壳体(1)的并且用于固定在壁上的基板。壳体是通过闭锁装置或者通过扣合机构可封闭的。

在优选的实施方式中，活性物质(23)优选地是散发香味的物质、中和臭味的物质、除臭的物质或者所列举的物质类别的混合物。活性物质优选地作为液体存在于容器中，并且当第一隔间(20：蒸发腔)内的空气未饱和时，该活性物质挥发。活性物质(23)优选地是香料。优选地，含有稍微挥发性的香精油或者可比较的、稍微挥发性的香料。活性物质也可以是多种香料的组合。

装置可以包括控制元件(26)，该控制元件中心地控制例如流体给料器(10)、节流板、传感器等元件。控制元件(26)例如是微控制器。

控制元件(26)可以促进两个容器(16)的并行使用，以便得到特别强化的效果。在存在两个或多个并行的容器时，控制元件(26)优选地协调容器的单个使用(容器的相继消耗)，以便最优化维护间隔长度。控制元件(26)也可以设定容器的并行使用。在存在至少两个容器时，可以通过并行使用，将不同的活性物质彼此组合。优选地，根据权利要求1的装置以3至20秒投入运行，因为该时间段适用于大部分卫生场所的尺寸。该方法仅要求最小尺寸的辅助电源并且使得几乎无噪声的短时运行成为可能。根据权利要求1的装置的实施方式包括传感器，其对于任意类型的光线、噪声或者运动有反应并且将信号传输至控制元件，并且因此引起装置的投入运行。

其它实施方式包括光学传感器，这些光学传感器进行容器液面测量并且以这种方式指示用户用于更换容器的下一维护日期。

用于产生装载有香料的流体流的装置(12)允许普遍投入，该装置优选地用于卫生间和盥洗室中。根据需求，实现装置(12)的投入运行。例如在有人使用卫生间时，就存在需求。传感器通过噪声或者运动或者门上的传感器识别该需求，这引起根据权利要求1的装置的投入运行。流体给料器(10)根据需求接通。该流体给料器也可以间段地和/或周期性地接通。

特别有利的是，根据权利要求1的装置的、根据需求的投入运行通过噪声信号实现。为此，在装置上安装有噪声传感器。对于在卫生间以及盥洗室中的该实施方式中，特别是门的关闭和/或水箱设备的操作视为检测参数。

装置还可以包括蓄能器，优选地包括电池。另一实施方式包括太阳能元件，该元件通过太阳辐射或者人工光线充电并且同样作为蓄能器起作用。控制元件控制蓄能器。

在其它从属权利要求中，说明发明主题的有利的改进方案。

当前发明还涉及一种用于驱动根据权利要求1的用于产生装载有香料的流体流的装置的方法。

此外，当前发明涉及一种用于驱动根据权利要求1的用于产生装载有香料的流体流的方法，其中容器(16)被引入空腔(4)并且由第一穿孔器(18a)并且由第二穿孔器(18b)对容器(16)进行穿孔。

另外，当前发明涉及一种用于将根据权利要求1的用于产生装载有香料的流体流q*的装置投入运行的方法，其特征在于，至少一个容器(16)被引入空腔(4)，穿孔器(18a，18b)占据根据权利要求1的位置F.2)并且伸入空腔(4)，至少一个容器(16)由第一穿孔器(18a)和第二穿孔器(18b)穿孔，并且饱和空气A*从至少一个容器中，经由流体管道(2)流出。

当前发明还涉及一种用于将根据权利要求1的用于产生装载有香料的流体流的装置投入运行的方法，其特征在于，容器(16)被引入空腔，穿孔器(18a，18b)占据根据权利要求1的位置F.2)并且伸入空腔(4)，容器(16)由第一穿孔器(18a)并且由第二穿孔器(18b)穿孔，并且饱和空气A*从容器中，经由第一流体管道(2)流出。

此外，当前发明涉及一种用于将根据权利要求1的用于产生装载有香料的流体流的装置投入运行的方法，其特征在于，控制元件(26)调节两个容器的并行使用。

此外，当前发明涉及一种用于将根据权利要求1的用于产生装载有香料的流体流的装置投入运行的方法，其特征在于，控制元件(26)调节至少两个容器的相继使用。

在下文中，根据实施例的部分示意性显示，更进一步地阐述本发明以及本发明的改进方案。

图1：用于产生装载有香料的流体流的装置的正面的截面图，其中插入有容器；

图2：用于产生装载有香料的流体流的装置的正面的截面图，其中没有插入容器；

图3：用于产生装载有香料的流体流的装置的正面的立体截面图，其中插入有容器；

图4：用于产生装载有香料的流体流的装置的立体斜视图，其中没有插入容器；

图5：用于产生装载有香料的流体流的装置的立体斜视图，其中插入有容器；

图6：穿过具有穿孔的容器的空腔的侧视截面图；

图7：穿过流体给料器的侧视截面图；

图8：具有两个隔间以及一个蒸发元件的容器的截面图；以及

图9：容器正面的立体显示图。

附图详细说明：

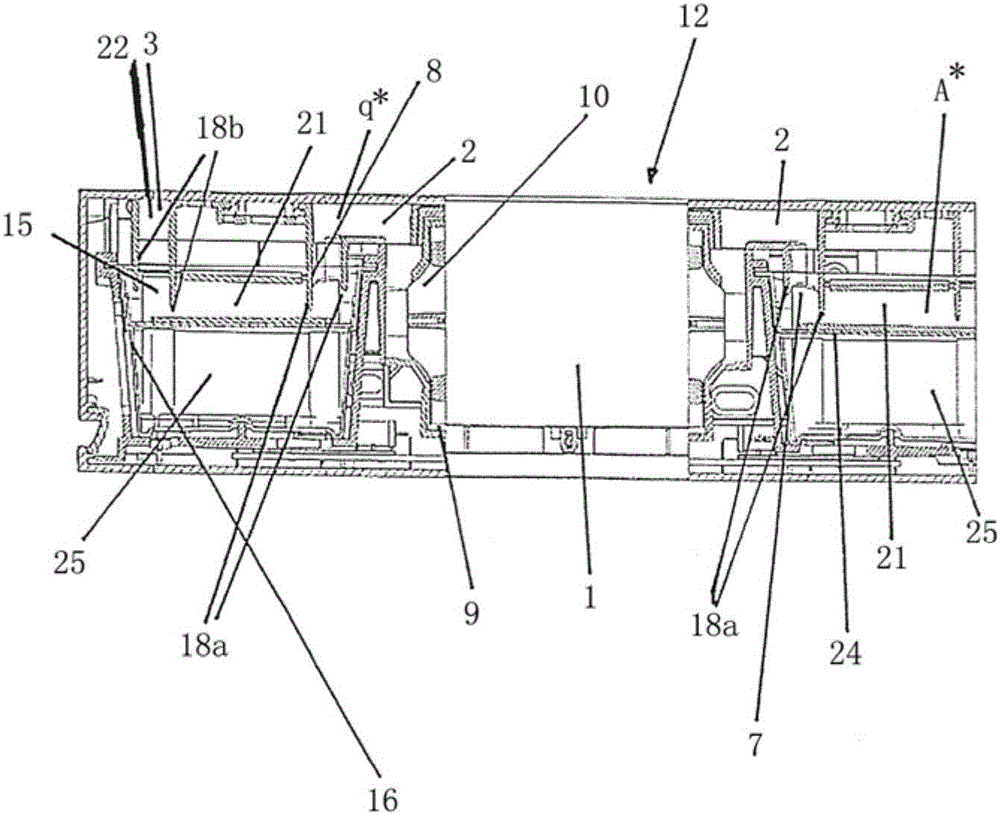

图1示出用于产生装载有香料的流体流的装置的截面图，其中具有两个穿孔的容器(16)。根据权利要求1的位置F.2)由流体管道(2)和穿孔器占据。装置在图示的状态中是可以投入使用的。容器(16)的封闭的薄膜(17)由第一和第二穿孔器(18a，18b)齐平地穿孔。饱和空气A*可以作为流体流q*，由位于流体管道(2)中的流体给料器(10)抽吸地从装置(12)中输送出。对于特别的实施方式，流体给料器(10)在3至20秒之间运行。另外，空气管道(3)位于第二穿孔器上，使得在投入运行期间以及投入运行后，容器内的压力均衡成为可能。分别有两个流体给料器(10)、两个流体管道(2)、两个容器(16)、两个空腔(4)以及两个通风管道(3)位于对称构造的装置中。通风管道(3)、容器(16)和流体管道(2)联合形成根据权利要求1的状态F.2)的管路。可以明确看出壳体(1)，而壳体环绕整个装置并且具有可移动的构件(19)。该布置的优点在于，并行地或者相继地使用多个容器的可能性。

图2示出处于根据权利要求1的状态F.2)中的、在图1中显示的装置(12)，其中没有插入的容器。穿孔器(18a，18b)伸入空腔(4)并且可以对插入的容器进行穿孔。通风管道(3)、空腔(4)、流体管道(2)联合形成管路。

图3以偏移的立体视角示出图1，其中插入有穿孔的容器(16)。穿孔器伸入至隔板附近，进入第二隔间(21：蒸发室)。在该视图中，可以清楚识别到设计为通风机的流体给料器(10)。可以设定通风机，使得其在静止状态中将流体管道与环境空气隔开。

图4示出没有插入的容器(16)的图1。穿孔器和流体管道根据权利要求1占据位置F.1)，使得容器能够被引入两个空腔(4)。对于该优选的实施方式，穿孔器(18a，18b)和流体管道(2)耦合至壳体，使得通过打开壳体，穿孔器(18a，18b)和流体管道(2)不再伸入空腔。显示了壳体的已开启的状态，这根据权利要求1，对应于状态F.1)。可以清楚看到控制元件(26)，该控制元件在壳体的关闭状态中处于壳体内部。

图5示出根据图1和权利要求1的装置，其中壳体(1)开启并且插入有容器(16)，这些容器具有封闭的薄膜(17)。壳体的敞开状态通过壳体的可移动的构件(19)实现。通过向下翻转壳体的可移动部件(19)，完成插入的容器(16)的穿孔。在壳体的可移动部件上可以看到缺口，由此流体流没有被壳体闭锁。同样显示了根据权利要求1的状态F.1)。

图6是具有穿孔的容器的装置的侧视截面图。穿孔器(18a)位于流体管道(2)上。流体管道(2)伸入容器的第二隔间(21)内并且可以将饱和空气A*导出。在该视图中可以看到从壳体中逸出的出口(9)。容器含有将第一隔间(25)和第二隔间(21)彼此连接的连接元件(20：蒸发元件)。

图7在侧视截面图中示出流体给料器(10)和出口(9)。流体给料器(10)在图示的该实施方式中是通风机。

图8示出容器(16)的截面图，其中容器具有两个隔间(21，25)和蒸发元件(20)。在该视图中还可以识别到封闭的薄膜(17)、隔板(24)和处于第一隔间中的液态的活性物质(23)。在该布置中，连接元件(20)可以通过粘附力容纳活性物质并且将其运输至蒸发腔(21)。该液体可以完全从第一隔间(21)中传输至第二隔间(25)，因为蒸发元件直抵容器底部。

图9示出容器。蒸发元件(20)在第二隔间(21)中是波浪状的，以便更好地分配活性物质。隔板(24)在两个位置处由蒸发元件(20)中断。

权利要求书(按照条约第19条的修改)

1.一种用于产生装载有香料的流体流的装置(12)，包括：

A)空腔(4)，所述空腔用于容纳至少一个含有挥发性活性物质(23)的容器(16)；

B)流体管道(2)，所述流体管道具有通入所述空腔(4)的入口(7)、包括所述入口(7)的空腔侧端部(8)以及出口(9)；

C)流体给料器(10)，借助于所述流体给料器，能够将流体(q*)输送至流体出口(9)的方向；

其特征在于，

D)所述流体管道(2)的空腔侧端部(8)包括能够相对于所述空腔(4)移动的第一穿孔器(18a)；

E)所述装置包括能够相对于所述空腔(4)移动的第二穿孔器(18b)；

F)其中具有所述第一穿孔器(18a)的所述流体管道的空腔侧端部(8)以及所述第二穿孔器(18b)能够占据两个位置：

F.1)位于所述空腔(4)外部的位置；

F.2)它们能够伸入所述空腔(4)并且对位于所述空腔中的容器(16)进行穿孔的位置；其中

G)所述空腔(4)具有通向环境空气的连接部(22)；并且其中

H)通向环境空气的所述连接部(22)包括通风管道(3)，所述通风管道包括入口(13)、通入所述空腔(4)的出口(14)以及包括所述出口(14)的空腔侧端部(15)，其中所述通风管道(3)的空腔侧端部(15)伸入所述空腔(4)并且包括用于对容器(16)进行穿孔的所述第二穿孔器(18b)。

2.根据权利要求1所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述流体管道(2)的出口(9)是敞开的。

3.根据权利要求1或2所述的用于产生装载有香料的流体流的装置(12)，其特征在于，在状态F.2)中，所述第一穿孔器(18a)和所述第二穿孔器(18b)伸入所述空腔(4)。

4.根据权利要求1至3中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，在状态F.2)中，所述空腔(4)、所述流体管道(2)以及所述流体给料器(10)联合形成到达所述流体管道(2)的出口(9)的管路。

5.根据权利要求1所述的用于产生装载有香料的流体流的装置(12)，其特征在于，在状态F.2)中，所述空腔(4)、所述流体管道(2)、所述通风管道(3)以及所述流体给料器(10)联合形成到达所述流体管道(2)的出口(9)的管路。

6.根据权利要求1至5中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，在所述空腔(4)中放置有至少一个能穿孔的容器(16)，所述容器包含挥发性活性物质(23)并且包括封闭的、能穿孔的薄膜(17)。

7.根据权利要求6所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述容器(16)被隔成两个隔间(21；25)，其中所述活性物质位于第一隔间(25)中，并且第二隔间(21)是蒸发腔，在所述蒸发腔中产生有利用所述活性物质饱和的空气A*，并且所述容器(16)由所述穿孔器(18a，18b)进行穿孔。

8.根据权利要求6或7所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述挥发性活性物质(23)是除臭的和/或中和臭味的和/或散发香味的活性物质。

9.根据权利要求1至8中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述第一穿孔器(18a)和/或所述第二穿孔器(18b)设计为锋利的。

10.根据权利要求6至8中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，通过节流板和/或闸板，能够根据空间尺寸以及温度，设定由从所述壳体(1)中流出的、利用蒸发的活性物质(23)饱和的所述空气的体积流量q*。

11.根据权利要求1至10中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述流体给料器(10)布置在所述流体管道(2)中。

12.根据权利要求1至11中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述第一穿孔器(18a)和所述第二穿孔器(18b)适合于对所述容器(16)的封闭的薄膜(17)进行穿孔。

13.根据权利要求1至12中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述第一穿孔器(18a)和所述第二穿孔器(18b)适合于对所述容器(16)的封闭的薄膜(17)进行穿孔以及适合于对容器(16)进行穿孔。

14.根据权利要求1至13中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述流体给料器由电机(11)驱动。

15.根据权利要求1至14中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述装置包括能关闭的壳体。

16.根据权利要求15所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述壳体包括能够移动的构件(19)，并且所述壳体的能够移动的构件(19)与所述第一穿孔器(18a)和/或所述第二穿孔器(18b)机械地耦合。

17.根据权利要求15或16所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述壳体的能够移动的构件(19)通过折叠机构，与所述第一穿孔器(18a)和/或所述第二穿孔器(18b)机械地耦合。

18.根据权利要求15至17中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述装置(12)具有能关闭的壳体，所述壳体具有用于环境空气的连接部(22)。

19.根据权利要求15至18中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述装置包括具有能够移动的部件(19)的、能关闭的壳体，所述壳体在开启的状态中允许所述容器的引入，并且所述穿孔器和所述流体管道占据根据权利要求1的状态F.1)。

20.根据权利要求15至19中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述装置的壳体(1)具有折叠机构。

21.根据权利要求1至20中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述空腔具有下部的边界表面(6)以及上部的边界表面(5)。

22.一种用作用于根据权利要求1至21中任一项所述的装置的容器的容器，所述容器能够穿孔并且包含活性物质，其中

所述容器(16)被隔成两个隔间(21；25)，其中所述活性物质位于第一隔间(25)中，并且第二隔间(21)是蒸发腔，在所述蒸发腔中有利用所述活性物质饱和的空气A*，并且所述容器(16)能够由所述穿孔器(18a，18b)进行穿孔；

通过蒸发元件(20)建立所述第一隔间和所述第二隔间(21；25)之间的连接，所述蒸发元件将所述活性物质从所述第一隔间(25)传输至所述容器(21)的所述第二隔间(21)；并且其中

所述蒸发元件(20)由纤维网或者织物构成。

23.一种用作用于根据权利要求1至21中任一项所述的装置的容器的容器，所述容器具有封闭的薄膜、蒸发室以及蒸发元件。

24.根据权利要求6至8中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，在所述装置(12)中放置有两个、三个、四个或者更多用于并行或者相继运行的容器。

25.根据权利要求6至8中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，在所述装置(12)中放置有两个、三个、四个或者更多用于并行或者相继运行的容器并且所述容器已穿孔。

26.根据权利要求1至21或者24至25中任一项所述的用于产生装载有香料的流体流的装置(12)，其特征在于，所述穿孔器(18a；18b)能够垂直移动，以便引起所述容器(16)的穿孔。

27.根据权利要求1至21中任一项或者26所述的用于产生装载有香料的流体流的装置(12)，其特征在于，在所述装置中仅放置有唯一的容器(16)。
