一种咽喉上药装置的制作方法

本发明涉及医疗器械，特别是一种咽喉上药装置。

背景技术：

喷药器是耳鼻喉科常用的一种为患者上药的用具，由于咽喉喉处于人体的末端，口服用药效果不明显，所以多采用外用药。其主要是向咽喉处这些较深的部位进行给药，现有技术中喷药器喷出的药物很凉，喷到患处时，使患者感觉很不舒服，且会给原本就有病变的部位造成不良刺激，另外，在屋子比较暗的时候，在加上咽喉处本来见光度不强，所说普通的上药装置，无法让使用者看清楚，同时现有技术中，瓶底的药物剩余较多，无法完全用尽，造成浪费。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种咽喉上药装置。

实现上述目的本发明的技术方案为，一种咽喉上药装置，包括药瓶,所述药瓶上端外侧表面加工有外螺纹，所述药瓶上端螺纹啮合有喷头，所述喷头另一端连接有导管，所述导管另一端安装有雾化喷头，所述喷头上安装有支架，所述支架一侧安装有鹅颈管，所述鹅颈管另一端安装有矩形框架，所述矩形框架上下相对表面等距离安装有多个弹簧孔，所述弹簧孔内安装有弹簧，所述矩形框上端的弹簧上共同安装有压紧板B，所述矩形框下端的弹簧上共同安装有压紧板A，所述导管上套装有移动伸缩支架，所述移动伸缩支架上安装微型盒体，所述微型盒体左侧表面加工有轴承孔，所述轴承孔内安装有关节轴承，所述关节轴承上固定嵌装有针孔摄像机，所述微型盒体内上下左右表面均安装有微型伸缩电机，所述针孔摄像机外后侧表面安装有限位链，所述限位链的另一端与微型盒体内侧表面固定连接，所述微型盒体外上表面加工有接线孔。

所述药瓶外侧表面安装有加热套。

所述药瓶上插装有温度控制器，所述温度控制器另一端安装有温度传感器。

所述药瓶内下表面加工有凹槽。

所述喷头上安装有按压柄。

所述压紧板B和压紧板A上共同夹紧有显示屏。

所述按压柄安装有方位调节开关。

所述针孔摄像机一端安装有LED照明灯。

利用本发明的技术方案制作的咽喉上药装置，本装置在导管上加热设置有移动针孔摄像机，通过移动针孔摄像机上的照明装置来进行摄像，将画面显示在显示器，在药瓶外部设置加热套，并在所述药瓶内设置温度传感器，所述温度传感器连接温度控制装置；可以给药液加热并控制温度不能过高，当药液喷至患处时，感觉非常舒适。另外，在药瓶底部设置凹槽，药液将要用尽时，药液集中在该凹槽内，几乎可用尽药液，无浪费。本发明结构简单，设计巧妙，易于推广使用。

附图说明

图1是本发明所述咽喉上药装置的结构示意图；

图2是本发明所述咽喉上药装置的局部放大图；

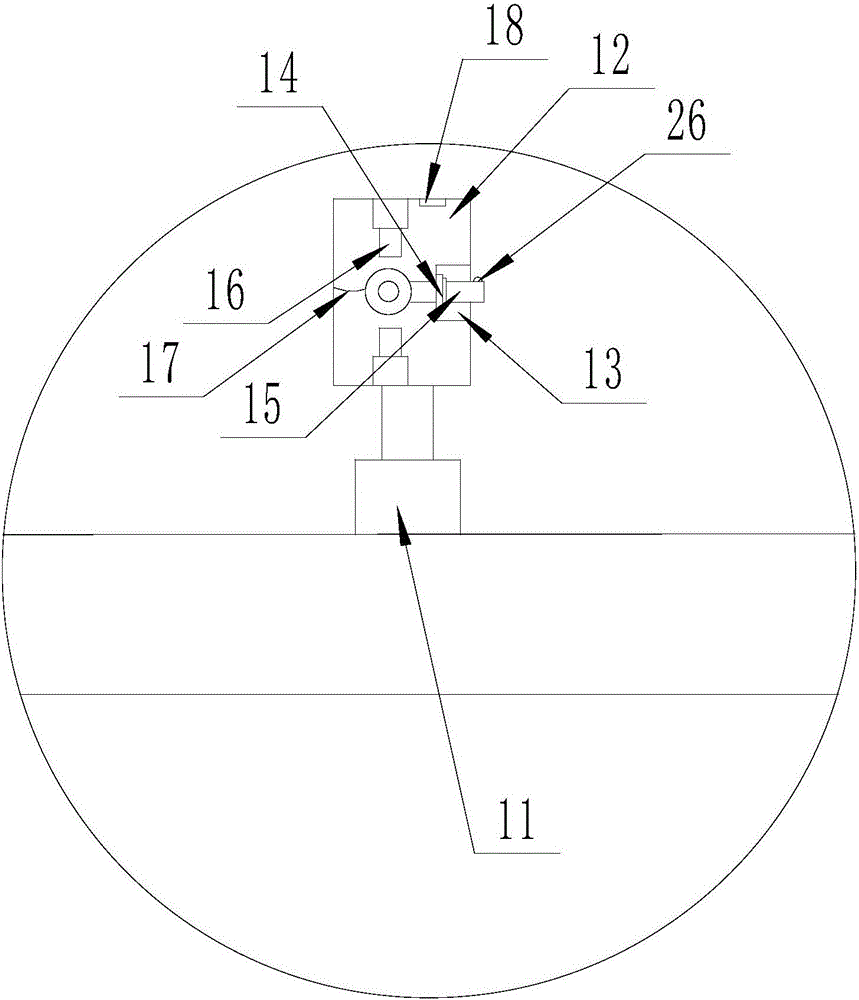

图3是本发明所述咽喉上药装置的局部放大图；

图中，1、药瓶；2、喷头；3、导管；4、支架；5、鹅颈管；6、矩形框架；7、弹簧孔；8、弹簧；9、压紧板B；10、压紧板A；11、伸缩支架；12、微型盒体；13、轴承孔；14、关节轴承；15、针孔摄像机；16、伸缩电机；17、限位链；18、接线孔；19、加热套；20、温度控制器；21、温度传感器；22、凹槽；23、按压柄；24、显示屏；25、方位调节开关；26、LED照明灯；27、雾化喷头。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-3所示，一种咽喉上药装置，包括药瓶(1),所述药瓶(1)上端外侧表面加工有外螺纹，所述药瓶(1)上端螺纹啮合有喷头(2)，所述喷头(2)另一端连接有导管(3)，所述导管(3)另一端安装有雾化喷头(27)，所述喷头(2)上安装有支架(4)，所述支架(4)一侧安装有鹅颈管(5)，所述鹅颈管(5)另一端安装有矩形框架(6)，所述矩形框架(6)上下相对表面等距离安装有多个弹簧孔(7)，所述弹簧孔(7)内安装有弹簧(8)，所述矩形框上端的弹簧(8)上共同安装有压紧板B(9)，所述矩形框下端的弹簧(8)上共同安装有压紧板A(10)，所述导管(3)上套装有移动伸缩支架(11)，所述移动伸缩支架(11)上安装微型盒体(12)，所述微型盒体(12)左侧表面加工有轴承孔(13)，所述轴承孔(13)内安装有关节轴承(14)，所述关节轴承(14)上固定嵌装有针孔摄像机(15)，所述微型盒体(12)内上下左右表面均安装有微型伸缩电机(16)，所述针孔摄像机(15)外后侧表面安装有限位链(17)，所述限位链(17)的另一端与微型盒体(12)内侧表面固定连接，所述微型盒体(12)外上表面加工有接线孔(18)；所述药瓶(1)外侧表面安装有加热套(19)；所述药瓶(1)上插装有温度控制器(20)，所述温度控制器(20)另一端安装有温度传感器(21)；所述药瓶(1)内下表面加工有凹槽(22)；所述喷头(2)上安装有按压柄(23)；所述压紧板B(9)和压紧板A(10)上共同夹紧有显示屏(24)；所述按压柄(23)安装有方位调节开关(25)；所述针孔摄像机(15)一端安装有LED照明灯(26)。

本实施方案的特点为，药瓶上端外侧表面加工有外螺纹，药瓶上端螺纹啮合有喷头，喷头另一端连接有导管，导管另一端安装有雾化喷头，喷头上安装有支架，支架一侧安装有鹅颈管，鹅颈管另一端安装有矩形框架，矩形框架上下相对表面等距离安装有多个弹簧孔，弹簧孔内安装有弹簧，矩形框上端的弹簧上共同安装有压紧板B，矩形框下端的弹簧上共同安装有压紧板A，导管上套装有移动伸缩支架，移动伸缩支架上安装微型盒体，微型盒体左侧表面加工有轴承孔，轴承孔内安装有关节轴承，关节轴承上固定嵌装有针孔摄像机，微型盒体内上下左右表面均安装有微型伸缩电机，针孔摄像机外后侧表面安装有限位链，限位链的另一端与微型盒体内侧表面固定连接，微型盒体外上表面加工有接线孔，本装置在导管上加热设置有移动针孔摄像机，通过移动针孔摄像机上的照明装置来进行摄像，将画面显示在显示器，在药瓶外部设置加热套，并在所述药瓶内设置温度传感器，所述温度传感器连接温度控制装置；可以给药液加热并控制温度不能过高，当药液喷至患处时，感觉非常舒适。另外，在药瓶底部设置凹槽，药液将要用尽时，药液集中在该凹槽内，几乎可用尽药液，无浪费。本发明结构简单，设计巧妙，易于推广使用。

在本实施方案中，显示器输入端与温度传感器输出端电线相连，通过加热套为药瓶中的药液加热，通过温度传感器将药瓶中药液的温度传输至显示器上，达到理想温度时，通过温度控制器停止加热，通过喷头，将药瓶中的药液通过引流管吸至导管中，并通过雾化喷头喷至病患处，通过针孔摄像机观察病患处，微型控制器输出端与伸缩电机输入端电线相连，针孔摄像机输出端与显示器输入端2电线相连，摄像机将观察的情况传输至显示器，在显示器上显示出来微型控制器控制伸缩电机工作，调节摄像头的角度，当光线不好时，通过LED照明灯辅助观察，通过调整角度达到最佳照明效果，通过方位调节开关控制调整角度，操作简单，实用方便。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
