一种多功能智能盲人拐杖的制作方法

本发明涉及拐杖技术领域，具体涉及一种多功能智能盲人拐杖。

背景技术：

随着中国经济的发展，城市里交通变得拥挤，而且大部分道路上的盲道损坏，缺少维护，这给盲人外出行走带来了许多不便。普通的拐杖结构简单，功能较少，无法让盲人发现前方或者周围的障碍物，走失或摔倒后不方便家人知道方位进行救助。导盲犬在训练难度大、训练时间长；并且导盲犬寿命有限，失去导盲犬会给人心里产生难过的心理；导盲犬需要日常消耗。本发明可以很好的帮助盲人日常出行，具有实用性强的优点。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种多功能智能盲人拐杖，用于解决如何提供一个可实现视觉检测、脉搏检测、超声波测障和紧急呼救功能的多功能智能盲人拐杖的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：

一种多功能盲人拐杖，包括拐杖、脉搏检测器、紧急呼叫按钮组成部件、夜行光带、摄像头、通讯模块和超声波测障模块；所述紧急呼叫按钮组成部件包括电源盒和夜行灯光按钮，紧急呼叫按钮组成部件设置在所述拐杖手持端与支撑端之间，所述超声波测障碍模块设置在所述拐杖底部，使用者将手腕穿过圆环，利用蝴蝶扣扣紧手腕，实时检测使用者的脉搏频率，摄像头实时采集路况信息传送至通讯定位模块进行处理，当发现前方有障碍物时，会启动超声波测障模块对障碍物进行距离测量。

优选的，所述多功能盲人拐杖还包括蓝牙耳机，所述蓝牙耳机与所述通讯模块相连，当发现前方有障碍物时，会启动超声波测障模块对障碍物进行距离测量，通过蓝牙耳机告知使用者距离以及转向路线。

优选的，所述夜行光带与夜行灯光按钮相连，所述夜行灯光按钮与电池盒相连，使用者在夜间行走时，按下夜行灯光按钮，夜行光带会被点亮，给别人提示注意撞到。

优选的，所述通讯模块包括GPS、CPU和蓝牙模块，使用者遇到突发情况，如摔倒，迷路后，按下紧急呼救按钮，会通过通讯模块内置的GPS进行定位，并将具体位置通过短信发送给亲友的手机。

优选的，所述摄像头与所述CPU相连，所述摄像头模块会实时采集路况信息传送至通讯模块进行处理。

优选的，所述顶部手持端装有光线传感开关和紧急呼救按钮，所述光纤传感开关与所述夜行灯带相连，所述紧急呼救按钮与所述通讯模块相连。

(三)有益效果

本发明提供了一种多功能智能盲人拐杖，本发明的优点在于：1、将视觉检测与拐杖相结合，提高了检测出障碍物的能力，使得盲人行走更加安全；2、有脉搏检测装置，当盲人身体出现状况会发出警报提醒；3、超声波测障能准确测得障碍物距离盲人的距离，发声提示盲人及时避让。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明拐杖设计图；

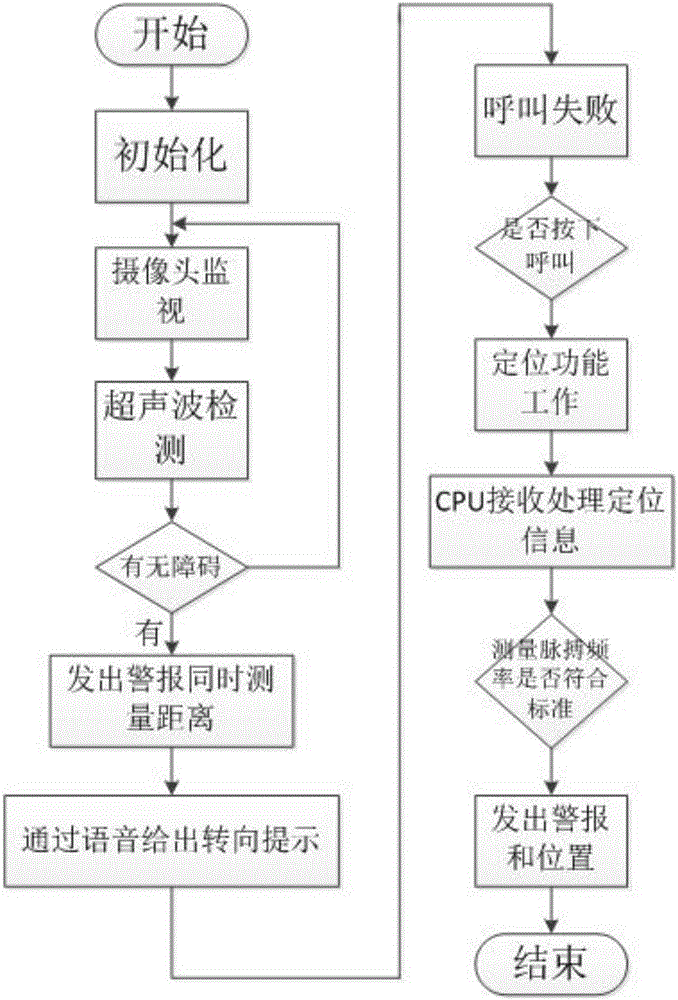

图2为本发明程序流程图；

图中的标号分别代表：

1、脉搏检测器；2、紧急呼叫按钮组成部件；3、摄像头；4、通讯模块；5、夜行光带；6、超声波测障模块。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1和图2所示的一种多功能盲人拐杖，包括拐杖、脉搏检测器、紧急呼叫按钮组成部件、夜行光带、摄像头、通讯模块和超声波测障模块；所述紧急呼叫按钮组成部件包括电源盒和夜行灯光按钮，紧急呼叫按钮组成部件设置在所述拐杖手持端与支撑端之间，所述超声波测障碍模块设置在所述拐杖底部，使用者将手腕穿过圆环，利用蝴蝶扣扣紧手腕，实时检测使用者的脉搏频率，摄像头实时采集路况信息传送至通讯定位模块进行处理，当发现前方有障碍物时，会启动超声波测障模块对障碍物进行距离测量。

具体的，多功能盲人拐杖还包括蓝牙耳机，所述蓝牙耳机与所述通讯模块相连，当发现前方有障碍物时，会启动超声波测障模块对障碍物进行距离测量，通过蓝牙耳机告知使用者距离以及转向路线，夜行光带与夜行灯光按钮相连，所述夜行灯光按钮与电池盒相连，使用者在夜间行走时，按下夜行灯光按钮，夜行光带会被点亮，给别人提示注意撞到，通讯模块包括GPS、CPU和蓝牙模块，使用者遇到突发情况，如摔倒，迷路后，按下紧急呼救按钮，会通过通讯模块内置的GPS进行定位，并将具体位置通过短信发送给亲友的手机，摄像头与所述CPU相连，所述摄像头模块会实时采集路况信息传送至通讯模块进行处理，顶部手持端装有光线传感开关和紧急呼救按钮，所述光纤传感开关与所述夜行灯带相连，所述紧急呼救按钮与所述通讯模块相连。

本发明提供一种多功能盲人拐杖，包括脉搏检测器，使用者将手腕穿过圆环，利用蝴蝶扣扣紧手腕，实时检测使用者的脉搏频率，当发生大的异常时会发出警报，提醒使用者。由电源盒、夜行灯光按钮和紧急呼叫按钮组成部件，使用者在夜间行走时，按下夜行灯光按钮，夜行光带会被点亮，给别人提示注意撞到；当使用者遇到突发情况，如摔倒，迷路后，按下紧急呼救按钮，会通过通讯模块内置的GPS进行定位，并将具体位置通过短信发送给亲友的手机，方便救援。摄像头模块会实时采集路况信息传送至通讯模块进行处理，当发现前方有障碍物时，会启动超声波测障对障碍物进行距离测量，通过蓝牙耳机告知使用者距离以及转向路线。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。
