一种新型输注泵的制作方法

本实用新型涉及一种医疗器械，特别涉及一种输注泵。

背景技术：

传统的镇痛方法是术后患者疼痛难忍时肌注止痛药，该方法存在药物吸收不可靠、血药浓度波动大、镇痛时间短，且需要反复用药等问题，常常达不到满意的止痛效果。

术后疼痛是手术患者焦虑的问题，也是医生关注的问题网。术后镇痛的目的在于减轻患者手术后痛苦和提高患者自身预防围手术期并发症的能力。这对一次性耗材输注泵来说，操作方便、使用省力、及时、有效将药液注入到输注泵内，并且药液能顺畅以恒定流速流到病人体内，能保证低血液浓度，达到良好的镇痛效果，这是制造商首先要考虑的问题，确保产品安全有效，满足顾客需求。同时，它给药迅速及时，且不同的给药方式使效果具有差异性。通过调研，走访市场从使用原理不断优化产品结构，方便简单，操作灵活为目的，同时生产成本降低，效率提高为宗旨生产产品。随着医学技术的发展，未来输注泵技术的发展将集中于更换的注射手段，可以方便地通过调整麻醉剂、针剂浓度和附加物等优化麻醉，医生、护士操作更加便捷，不用注入药物费力，更快、更准确的将药液注入泵内，经连接药液到达人体内，镇痛效果稳定、持久，病人康复快，满意度高。基于上述输注泵发展及应用情况，现有输注泵存在加药口不便操作，产品结构设计复杂，生产工序繁多，效率低，综合成本偏高，不利于市场竟争，对输注泵结构优化势在必行。

技术实现要素：

本实用新型的目的是提供一种新型输注泵，其结构简单，生产方便，提高生产效率，降低生产成本。

本实用新型的目的是这样实现的：一种新型输注泵，包括瓶体，所述瓶体内设置有药囊组件，所述瓶体的顶部连接有卡环，所述卡环顶部连接有挂钩，所述瓶体的底部连接有瓶托，瓶托底部经瓶托盖密封，所述药囊组件包括支撑架，所述支撑架内侧设置有滑动杆，支撑架外侧套设有药囊，所述滑动杆的顶部伸出支撑架设置，所述滑动杆的顶部设置有凸台，所述凸台搭接在支撑架的顶部，所述药囊的顶部经卡扣固定在滑动杆的顶部，所述药囊的底部经卡环固定在支撑架底部，支撑架的底部经输液导管与单向阀相连，所述单向阀经输液导管与滴斗相连，滴斗经输液导管与鲁尔接头相连。

本实用新型工作时，将药液用注射器从单向阀的进口注入药囊中，在药囊中充满临床所需一定量的药液后，由药囊的弹性将药液压出经过药物过滤器经过输液导管经单向阀、滴斗流出药液，拧去鲁尔接头上的保护盖，将针或导管接头接上，投入使用。与现有技术相比，本实用新型的有益效果在于，本实用新型结构简单，生产方便，提高了生产效率，降低了生产成本，且本输注泵使用方便，安全可靠。本实用新型可用于术后输液中。

为了增强密封性，降低成本，所述单向阀包括阀体，阀体为三通管，三通管的旁通路内滑动设置有顶杆，所述顶杆外周加工有圆台，圆台上部的顶杆段伸入旁通路设置，圆台下部的顶杆段外周套设有硅胶管，硅胶管的另一端固定连接在阀体内壁上，圆台上部的顶杆段上还套设有硅胶密封圈，所述硅胶密封圈实现圆台与旁通路的密封。

为了保证顶杆滑动的稳定性，所述阀体上与旁通路相对的一侧开设有开口，所述开口经端盖密封，所述端盖上加工有凹槽，所述硅胶管插装在所述凹槽内。

为了进一步增强本实用新型使用时的安全性，所述旁通路的外周螺纹连接有保护帽。

为了增强药囊的密封性，保证药囊与滑动杆连接的可靠性，所述滑动杆的顶部设置有盖帽，所述盖帽将药囊压紧在凸台上。

为了进一步增强输液的安全性，所述滴斗与鲁尔接头之间设置有精密过滤器。

为了使得输液更加方便，所述单向阀与滴斗之间的输液导管上设置有卡子。

附图说明

图1为本实用新型结构示意图。

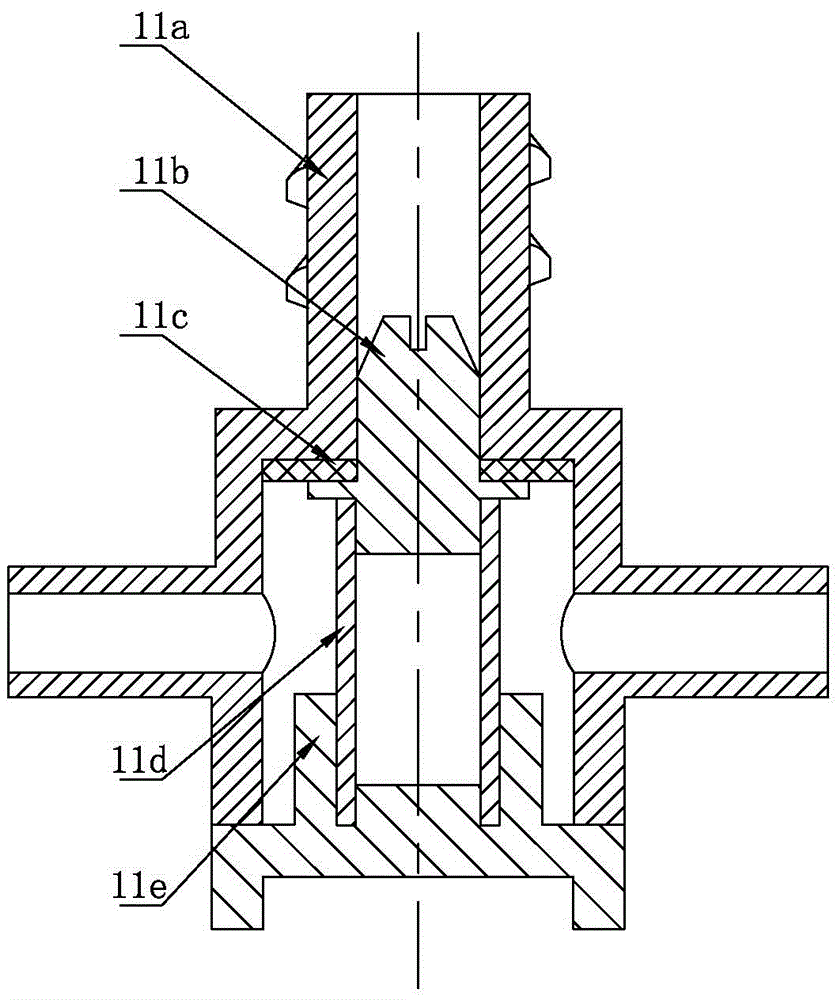

图2为本实用新型中单向阀结构示意图。

其中，1挂钩，2卡环，3瓶体，4盖帽，5卡扣，6滑动杆，7支撑架，8药囊，9瓶托，10输液导管，11单向阀，11a阀体，11b顶杆，11c硅胶密封圈，11d硅胶管，11e端盖，12卡子，13滴斗，14精密过滤器，15鲁尔接头。

具体实施方式

如图1-2所示的一种新型输注泵，包括瓶体3，瓶体3内设置有药囊8组件，瓶体3的顶部连接有卡环2，卡环2顶部连接有挂钩1，瓶体3的底部连接有瓶托9，瓶托9底部经瓶托9盖密封，药囊8组件包括支撑架7，支撑架7内侧设置有滑动杆6，支撑架7外侧套设有药囊8，滑动杆6的顶部伸出支撑架7设置，滑动杆6的顶部设置有凸台，凸台搭接在支撑架7的顶部，药囊8的顶部经卡扣5固定在滑动杆6的顶部，药囊8的底部经卡环2固定在支撑架7底部，支撑架7的底部经输液导管10与单向阀11相连，单向阀11经输液导管10与滴斗13相连，滴斗13经输液导管10与鲁尔接头15相连，单向阀11包括阀体11a，阀体11a为三通管，三通管的旁通路内滑动设置有顶杆11b，顶杆11b外周加工有圆台，圆台上部的顶杆11b段伸入旁通路设置，圆台下部的顶杆11b段外周套设有硅胶管11d，硅胶管11d的另一端固定连接在阀体11a内壁上，圆台上部的顶杆11b段上还套设有硅胶密封圈11c，硅胶密封圈11c实现圆台与旁通路的密封，阀体11a上与旁通路相对的一侧开设有开口，开口经端盖11e密封，端盖11e上加工有凹槽，硅胶管11d插装在凹槽内，旁通路的外周螺纹连接有保护帽，滑动杆6的顶部设置有盖帽4，盖帽4将药囊8压紧在凸台上，滴斗13与鲁尔接头15之间设置有精密过滤器14，单向阀11与滴斗13之间的输液导管10上设置有卡子12。

本实用新型工作时，将药液用注射器从单向阀11的进口注入药囊8中，在药囊8中充满临床所需一定量的药液后，由药囊8的弹性将药液压出经过药物过滤器经过输液导管10经单向阀11、滴斗13流出药液，拧去鲁尔接头15上的保护盖，将针或导管接头接上，投入使用。

本实用新型并不局限于上述实施例，在本实用新型公开的技术方案的基础上，本领域的技术人员根据所公开的技术内容，不需要创造性的劳动就可以对其中的一些技术特征作出一些替换和变形，这些替换和变形均在本实用新型的保护范围内。
