一种医用风湿性关节炎护理装置的制作方法

本实用新型涉及医疗设备技术领域，具体的讲，涉及一种医用风湿性关节炎护理装置。

背景技术：

风湿性关节炎是常见的疾病之一，男女均有可能发病。它不仅影响了人们的正常生活，而且还能导致活动能力的丧失，所以越来越受到大家的重视。风湿性关节炎的病理表现最重要的就是关节疼痛，也是最令人痛苦的症状，以膝关节疼痛为多数。并有全身不适、倦怠、食欲差，体重下降，严重者会发生关节畸形。风湿性关节炎的治疗多采用口服药物和外用膏药的方法，口服药物的毒副作用大，而常用的外用膏药则难以穿透对关节局部的治疗效果不佳，出现了关节疼痛之后，患者应注意以下几个方面的调护：局部按摩、关节保健灸或关节活动练习。

技术实现要素：

本实用新型要解决的技术问题是提供一种医用风湿性关节炎护理装置，帮助风湿性关节炎患者进行康复护理。

本实用新型采用如下技术方案实现发明目的：

一种医用风湿性关节炎护理装置，包括小腿撑板，其特征是：所述小腿撑板一端通过销轴与大腿撑板一端铰接，所述大腿撑板上通过护膝罩架固接有护膝罩，所述大腿撑板另一端固接在底座上，所述底座与所述大腿撑板之间固接有支杆，所述大腿撑板上铰接有槽杆，所述槽杆上设有槽口一和槽口二，所述槽口一由传动杆一上的圆柱凸起一穿过，所述圆柱凸起一末端连接挡块一，所述传动杆一的另一端与电机的输出轴固接，所述电机与电机架固接，所述电机架固接在所述底座上，所述槽口二由传动杆二上的圆柱凸起二穿过，所述圆柱凸起二的末端连接挡块二，所述传动杆二另一端穿过定位套与小腿撑板铰接，所述定位套固接定位套架，所述定位套架固接在底座上，所述小腿撑板另一端环套有伸缩板，所述伸缩板端部固接有脚蹬板。

作为对本技术方案的进一步限定：所述护膝罩内设有两个加热器。

作为对本技术方案的进一步限定：所述小腿撑板底部设有艾灸盒，所述艾灸盒上侧的小腿撑板上设置有一组艾灸孔。

本实用新型的有益效果：本实用新型的动力由电机提供，电机带动传动杆一旋转，传动杆一的旋转带动槽杆摆动，槽杆通过槽口二和传动杆二将动力传递给小腿撑板，从而使小腿撑板以与大腿撑板铰接处为支点进行小幅度的摆动，起到活动膝关节的作用，同时护膝罩内的加热器起到热疗作用，小腿撑板下的艾灸盒和艾灸孔和对关节处进行艾灸，使康复护理效果更好。

附图说明

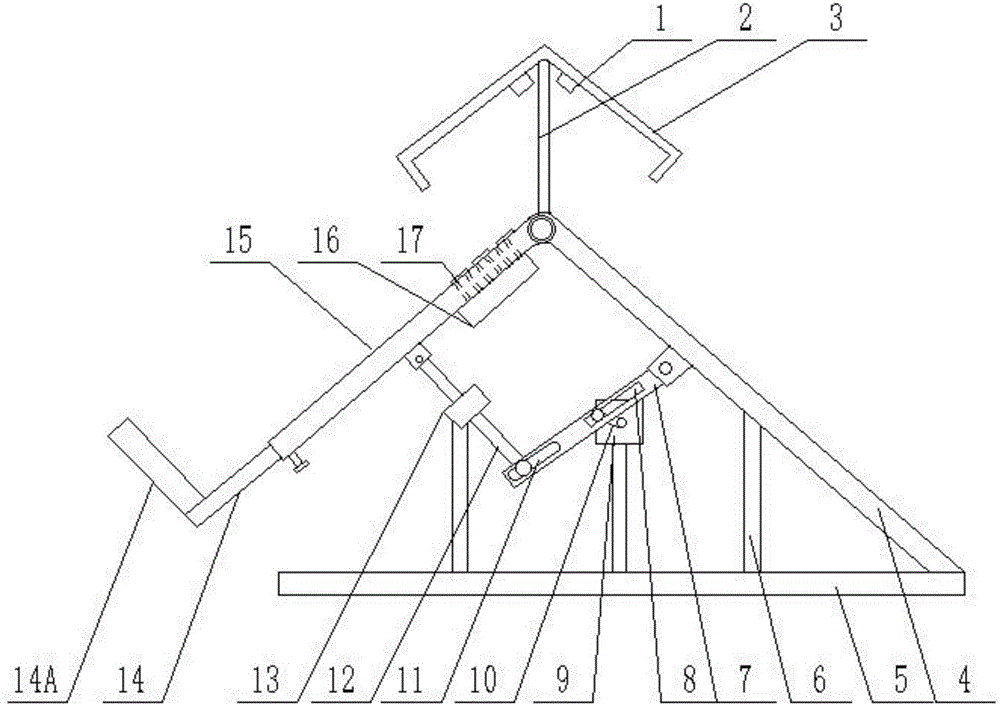

图1为本实用新型的主视图。

图2为本实用新型的俯视图。

图3为本实用新型的护膝罩处的局部三维图。

图4为本实用新型的传动杆一和圆柱凸起一的示意图。

图5为本实用新型的传动杆二和圆柱凸起二的示意图。

图中，1-加热器、2-护膝罩架、3-护膝罩、4-大腿撑板、5-底座、6-支杆、7-槽杆、8-槽口一、9-电机、10-传动杆一、11-槽口二、12-传动杆二、13-定位套、14-伸缩板、14A-脚蹬板、15-小腿撑板、16-艾灸盒、17-艾灸孔、18-圆柱凸起一、19-挡板一、20-圆柱凸起二、21-挡板二。

具体实施方式

下面结合附图，对本实用新型的一个具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。

如图1-5所示，本实用新型包括小腿撑板15，所述小腿撑板15一端通过销轴与大腿撑板4一端铰接，所述大腿撑板4上通过护膝罩架2固接有护膝罩3，所述大腿撑板4另一端固接在底座5上，所述底座5与所述大腿撑板4之间固接有支杆6，支杆6可加强结构强度，所述大腿撑板4上铰接有槽杆7，所述槽杆7上设有槽口一8和槽口二11，所述槽口一8由传动杆一10的圆柱凸起一18穿过，所述圆柱凸起一18末端连接挡块一19，所述传动杆一10的另一端与电机9的输出轴固接，所述电机9与电机架固接，所述电机架固接在所述底座5上，所述槽口二11由传动杆二12上的圆柱凸起二20穿过，所述圆柱凸起二20的末端连接挡块二21，所述传动杆二12另一端穿过定位套13与小腿撑板15铰接，所述定位套13固接定位套架，所述定位套架固接在底座5上，所述小腿撑板15另一端环套有伸缩板14，伸缩板14通过固定螺栓进行长度调节，所述伸缩板14端部固接有脚蹬板14A。

所述护膝罩3内设有两个加热器1，加热器1起到热疗作用。

所述小腿撑板15底部设有艾灸盒16，所述艾灸盒16上侧的小腿撑板15上设置有一组艾灸孔17，可对关节处进行艾灸，使康复护理效果更好。

使用本设备时，将腿部搭在装置上，小腿由小腿撑板15支撑，脚部蹬在脚蹬板14A上，在艾灸盒16内放入点燃的艾条，打开加热器1，启动电机9，电机9带动传动杆一10旋转，传动杆一10的旋转带动槽杆7摆动，槽杆一7通过槽口二11和传动杆二12将动力传递给小腿撑板15，从而使小腿撑板15以进行小幅度的摆动，起到活动膝关节的作用。

以上公开的仅为本实用新型的一个具体实施例，但是，本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
