一种智能拐杖的制作方法

本实用新型涉及一种拐杖，尤其涉及一种智能拐杖。

背景技术：

现如今，社会发展迅速，交通拥挤，盲人外出也越来越不方便，特别是没有走过的路，很容易迷失方向，没有安全感，因此拐杖成了盲人出行必不可少的工具，但大多拐杖是为了便于用户的行走而设计的，当拐杖丢失后，会给盲人严重的伤害，当盲人遇到危险时，无法采取有效的保护措施，同时在用户出行时不能为用户指明路况，会让盲人出行不便。

技术实现要素：

本实用新型解决的技术问题在于克服上述现有技术中存在不足而提供一种智能拐杖。

为解决上述技术问题，本实用新型采用了以下技术措施：包括拐杖头和拐杖杆，其特征在于：所述拐杖头上设置有语音接收模块、定位模块、存储模块、处理模块、语音播报模块、红绿灯检测模块、报警模块和电源；所述存储模块用于储存地图，所述处理模块根据所述语音接收模块、定位模块及存储模块的信号生成导航路线，并将该导航路线通过所述语音播报模块播报；所述红绿灯检测模块根据所述定位模块的信号检测红绿灯状态信息，并将检测信号通过语音播报模块播报；所述拐杖头下侧设置有用于控制报警模块的第一开关；所述拐杖杆上设有二维码。

作为进一步改进的，所述报警模块与所述定位模块连接，用于将报警时的位置信号发送至用户家人或警察局。

作为进一步改进的，所述报警模块包括有蜂鸣器。

作为进一步改进的，所述拐杖头上还安装有闪烁器或照明灯，及用于控制该闪烁器或照明灯的第二开关。

作为进一步改进的，所述电源为太阳能电池。

作为进一步改进的，所述拐杖头是由防滑材料制作。

作为进一步改进的，所述拐杖杆的底部安装防滑垫块。

本实用新型与现有技术相比，其优点在于：其一，当拐杖主人丢失拐杖时，拾到者可通过扫描二维码，获得拐杖主人的联系方式，将拐杖第一时间返还；其二，当盲人遇到危险时，利用报警模块通过定位模块将自己的位置发送给家人或者警察局，同时启动蜂鸣器寻求旁人帮助；其三，盲人可通过输入语音设定自己出行路线，同时本实用新型能够为盲人说明路况，为盲人出行带来安全和方便；其四，本实用新型能够为盲人在红绿灯处实时播报红绿灯状态信息。

附图说明

图1是本实用新型实施例的拐杖结构示意图。

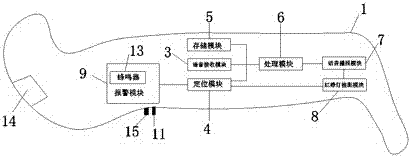

图2是本实用新型实施例的拐杖头的内部结构示意图。

具体实施方式

以下结合附图对本实用新型做进一步详细的阐述。

如图1-2所示本实用新型的一种智能拐杖，包括拐杖头1和拐杖杆2，所述拐杖头1上设置有语音接收模块3、定位模块4、存储模块5、处理模块6、语音播报模块7、红绿灯检测模块8、报警模块9和电源10；所述存储模块5用于储存地图，所述处理模块6根据所述语音接收模块3、定位模块4及存储模块5的信号生成导航路线，并将该导航路线通过所述语音播报模块7播报；所述红绿灯检测模块8根据所述定位模块4的信号检测红绿灯状态信息，并将检测信号通过语音播报模块7播报；所述拐杖头1下侧设置有用于控制报警模块9的第一开关11；所述拐杖杆2上设有二维码12。

在其他实施中，所述报警模块9与所述定位模块4连接，优选的，所述报警模块9包括有蜂鸣器13。当盲人遇到危险时，通过定位模块4准确定位自己的位置，及时启动所述报警模块9将位置信号发送至盲人的家人或者警察局，或者启动蜂鸣器13可以寻求周围人的帮助，大大地提高了盲人出行时的安全度。

在其他实施中，所述拐杖头上还安装有闪烁器或照明灯14，及用于控制该闪烁器或照明灯14的第二开关15。在比较暗的环境下，通过打开闪烁器或照明灯14，能够提醒周围的人或者车辆，给盲人增加安全感，便于盲人出行。

在其他实施中，所述电源10为太阳能电池。

在其他实施中，所述的拐杖头1是由防滑材料制作。

在其他实施中，所述拐杖杆2的底部安装防滑垫块16。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型保护的范围之内。
