一种小动物X造影快速保定装置及其保定方法与流程

本发明涉及一种小动物X造影快速保定装置，用于小动物医院X造影台或手术台。

背景技术：

随着人们生活水平的日益提高、社会商业模式和交流模式的变化，城市家庭规模的不断缩小，越来越多的家庭/个人开始饲养伴侣动物/小动物，尤其是在大中城市，小动物逐渐成为人们生活的一部分，据报道，我国现阶段大约拥有小动物犬超过1.5亿只、猫3000万~5000万只，整个小动物产业的直接产值估计在400～1500亿元以上。这催生了小动物诊疗（医院）这一行业的迅猛发展，但整个行业在装备技术水平和管理上与常规医院有较大的差别，以本发明所涉及的X造影为例，需要包括畜主在内的2～3人将小动物以俯位、仰位或侧位控制在X造影设备台上，这对工作人员是一个长期的辐射危害，常规医院由于病人可以配合医生，而小动物与诊疗人员显然无法做到这一点，有诊疗机构欲直接将解剖手术台直接移植，但首先是材质对X射线造成了遮挡，再次是解剖多数情况下被解剖动物在解剖完成后已死亡，所以其固定系统会对小动物造成很大的伤害，这是畜主所不能容忍的，国外通常将待造影小动物麻醉，使其处于昏睡状态，然后用多个沙袋通过支撑、重压控制其体态，这在我国实施起来较为困难，首先是时间、其次是麻醉费用，最后是畜主出于对小动物的爱护，不希望有无关的诊疗行为，所以这一装置在国内外一直处于空白和探索的状态。

技术实现要素：

本发明针对上述现状和问题，提供了一种可以在畜主的协助下，单人完成小动物各个需要体位的快速保定（1分钟之内），可不需要麻醉，并可根据小动物大小方便、快速调节，且保定方式、接触部件不会对小动物造成物理伤害，如畜主能辅以安抚，则可使小动物处于最大程度的放松状态，有效地保护了工作人员健康的小动物X造影快速保定装置。

本发明的技术方案：一种小动物X造影快速保定装置，放置在X造影机平台或手术台上，包括底板和设置在底板上的调节固定装置，所述调节固定装置包括弹性固定带、调节滑块、快速单手锁紧机构和可调四肢固定柱，所述调节滑块、弹性固定带和快速单手锁紧机构用于固定小动物的身体，所述可调四肢固定柱固定小动物的四肢和头尾，所述调节滑块和可调四肢固定柱可以根据小动物体型和尺寸进行调节。

优选地，所述底板上开有配合调节滑块和可调四肢固定柱的滑槽，所述调节滑块和可调四肢固定柱可在滑槽内移动和锁定利用两侧夹紧、上部绑定的方法保定诊疗小动物。

优选地，所述滑槽包括平行长槽和“X”型斜槽，所述“X”型斜槽中部被调节滑块隔断，小动物身体固定时能调节横向位置、纵向位置和斜向角度，可快速、准确夹紧小动物。

优选地，所述调节滑块的数量为4个，两两相对分成两对，每对调节滑块之间设有一根弹性固定带，每个调节滑块上设有一个快速单手锁紧机构和一个垫块，所述可调四肢固定柱的数量为8个，其中四个用于固定上肢和头部，剩下四个用于固定下肢和尾部。

优选地，所述调节滑块通过快速单手锁紧机构锁紧，所述快速单手锁紧机构和可调四肢固定柱均由螺母和螺栓组成，通过限制螺母或螺栓的转动达到快速锁紧和松开的目的。

优选地，所述调节滑块上设有若干齿形槽、调节杆和端部锁定杆，小动物上部由弹性固定带压紧，弹性固定带通过多个齿形槽、调节杆和端部锁定杆调节缠绕长度和绷紧松紧度。

优选地，所述底板的尺寸为：1500mm*800mm，其采用15～20mm厚透明亚克力板制作，底板上沿长度方向制作间距150mm、宽20mm的平行长槽，与底板水瓶轴线呈20～35°方向制作宽15mm的“X”型斜槽，用以装配和调节调节滑块和可调四肢固定柱。

优选地，所述调节滑块的尺寸为150mm*200mm，调节滑块底部与底板配合的面上开20mm宽的短槽，用以安装快速单手锁紧机构，调节滑块接触小动物的面中下部开25mm宽水平槽，以便弹性固定带穿过；所述快速单手锁紧机构和可调四肢固定柱采用ABS材质的环形头螺栓组制作，通过限制底板下部螺母的转动达到单手快速操作的目的；可调四肢固定柱的头部环内穿自粘式弹性绷带，以便固定小动物四肢。

优选地，所述弹性固定带以宽80～120mm的弹性绷带制作，所述端部锁定杆的直径为10mm～15mm的；垫块采用共密度海绵制作，塑料包覆，其尺寸配合调节滑块的大小，垫块与小动物接触侧切割成弧形，以更好地适应小动物的形状。

一种小动物X造影快速保定装置的保定方法，包括下述步骤：

1）将装置放在X造影机平台或其它能使小动物放松的平台上，旋松快速单手锁紧机构和可调四肢固定柱旋钮，此时调节滑块和可调四肢固定柱可以在底板上的滑槽内自由滑动，包括调节滑块的横向和纵向滑动，用以适应小动物的大小和固定位置，以及四肢固定柱的斜向、平行移动，用以适应小动物的大小和四肢的位置，其中“X”型槽用于在仰位时固定小动物的四肢，平行长槽用于固定小动物头部、尾巴和侧位时的四肢；

2）根据小动物的大小，选择合适大小的四个垫块放置在四个调节滑块的内侧，所形成的空间适合小动物的大小，然后将两套弹性固定带一端穿过调节滑块的孔，通过端部锁定杆卡在调节滑块两端的顶部槽内，另一端暂时不穿；

3）在畜主的协助下将小动物按所需体位放在四个调节滑块和垫块形成的空间内，随后将两条弹性固定带的另一端分别穿过对面调节滑块的孔，同样用端部锁定杆卡固，此时将调节滑块压紧小动物后单手通过锁紧装置固定，通过在不同齿形卡槽里移动调节杆调节弹性固定带的松紧程度；

4）然后将小动物四肢、头部、尾巴通过可调四肢固定柱和自粘式弹性绷带固定并锁紧，完成小动物的保定过程，进行下一步的X造影操作，此时工作人员克远离X造影设备，达到保护的人员健康的目的。

本发明使用在在X造影台者手术台上，可以在畜主的协助下，单人完成小动物各个需要体位的快速保定（1分钟之内），可不需要麻醉，并可根据小动物大小方便、快速调节，且保定方式、接触部件不会对小动物造成物理伤害，如畜主能辅以安抚，则可使小动物处于最大程度的放松状态，有效地保护了工作人员健康。

附图说明

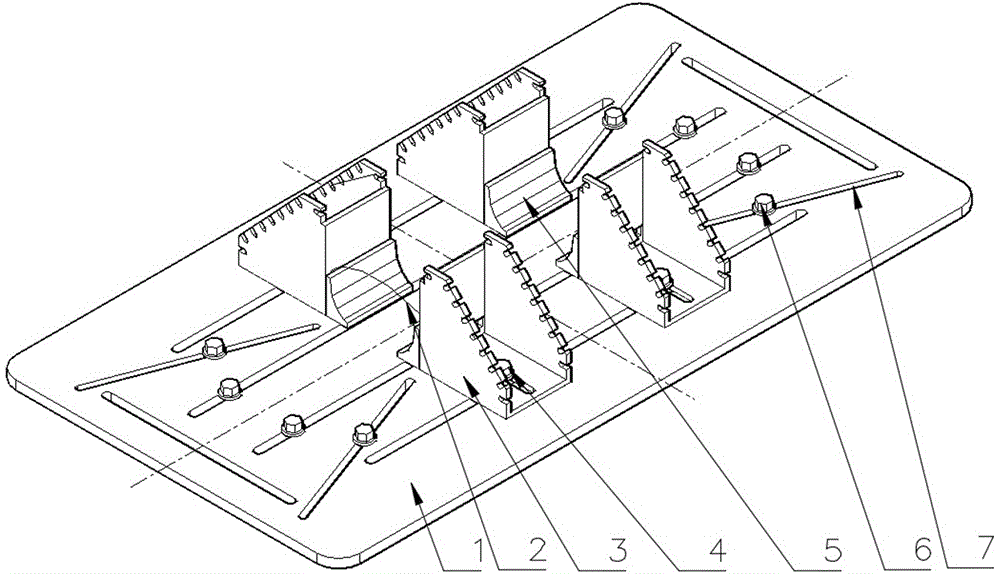

图1为本发明的结构示意图；

图2为本发明的俯视图；

图3和图4为本发明的侧向视图。

图中1.底板，2. 弹性固定带，3. 调节滑块，4. 快速单手锁紧装置5. 垫块，6.可调四肢固定柱，7.滑动槽，8.调节杆，9. 端部锁定杆。

具体实施方式

下面结合附图和具体工作过程对本发明作进一步详细的说明，但并不是对本发明保护范围的限制。

一种小动物（主要是猫、犬）X造影快速保定装置，如图1所示，由开槽的底板1、弹性固定带2（两套）、调节滑块3（四套）、快速单手锁紧装置4（四套）、垫块5（多个）和可调四肢固定柱6（多个）组成，工作时，将装置放在适当位置（X造影机平台或其它能使小动物放松的平台），旋松快速单手锁紧装置4和可调四肢固定柱6的旋钮，此时调节滑块3和可调四肢固定柱6可以在底板1上的滑槽7内自由滑动，包括调节滑块3的横向和纵向滑动，用以适应小动物的大小和固定位置，以及可调四肢固定柱6的斜向、平行移动，用以适应小动物的大小和四肢的位置，其中“X”型槽用于在仰位时固定小动物的四肢，平行长槽用于固定小动物头部、尾巴和侧位时的四肢，其布置如图2所示。

根据小动物的大小，选择合适大小的四个垫块5放置在四个调节滑块的内侧，所形成的空间适合小动物的大小，然后将两套弹性固定带2（每对调节滑块一套）一端穿过调节滑块3的孔（详图3），通过端部锁定杆9卡在调节滑块3两端的顶部槽内（详图4），另一端暂时不穿。在畜主的协助下将小动物按所需体位放在四套调节滑块3和垫块3形成的空间，随后将两套弹性固定带的另一端分别穿过对面滑块3的槽，同样用端部锁定杆9卡固，此时将调节滑块3压紧小动物后快速单手通过锁紧装置4固定，通过在不同齿形卡槽里移动调节杆8调节弹性固定带2的松紧程度（如图4，弹性固定带有不同规格的多套），然后将小动物四肢、头部、尾巴通过可调四肢固定柱6和自粘式弹性绷带固定并锁紧，完成小动物的保定过程，进行下一步的X造影操作，此时工作人员克远离X造影设备，达到保护的人员健康的目的。

造影结束后，按相反的顺序松开可调四肢固定柱6、弹性固定带2和调节滑块3，便可方便释放小动物。

本发明采用15～20mm厚的透明亚克力板制作1500mm*800mm的底板1，底板1上沿长度方向制作间距150mm、宽20mm的平行长槽和宽15mm，与底板水瓶轴线呈20～35°的“X”型斜槽，用以装配和调节调节滑块3和可调四肢固定柱6；

本发明采用15～20mm厚的透明亚克力板制作调节滑块3，其尺寸为150mm*200mm，调节滑块底部与底板配合的面上开20mm宽的短槽，用以安装快速单手锁紧装置4，调节滑块接触小动物的面中下部开25mm宽水平槽，以便弹性固定带2穿过；调节滑块3的两侧板制作齿形卡槽，以便通过调节杆8调节弹性固定带2的松紧程度；

优选地，所述快速单手锁紧装置4采用ABS材质的环形头螺栓组制作，通过限制底板下部螺母的转动达到单手快速操作的目的；同样地，可调四肢固定柱6也按此制作，头部环内穿自粘式弹性绷带，以便固定小动物四肢；

弹性固定带2以宽80～120mm的弹性绷带制作，两端制作直径为10mm～15mm的端部锁定杆9；

垫块5采用共密度海绵制作，塑料包覆，其尺寸配合调节滑块3的大小，一边切割成弧形，以更好地适应小动物的形状。

本发明中的小动物一般指猫、犬等宠物。
