一种手机遥控智能小车的制作方法

本发明涉及一种手机遥控智能小车，主要包括圆柱形状的小车本体，小车本体两端设置车轮和轮毂罩及其内置有LED登、蓝牙模块，通过蓝牙连接控制且可随着小车特技动作发出彩光的手机遥控智能小车。

背景技术：

在如今智能化时代，各行业发生了翻天覆地的变化，从工业生产到餐桌乃至娱乐，对于娱乐方面，尤其是孩子们，在电子科技推动发展之下如今的孩子们接受到良好的教育，以及在儿童玩具方面越来越智能化，如智能机器人、智能飞机智能跑车等，对儿童的启发起到很大的作用，每位家长都不想让孩子输在起跑线上；本发明针对市场上的智能小车的外形结构和功能效果进行创新的设计和改造，本发明智能小车不同于传统的车型，其设计为圆柱形状，外形新颖、适应性强、操作便捷，适合小孩和爱好者进行比赛炫技、玩耍。

技术实现要素：

本发明所要解决的技术问题是提供一种手机遥控智能小车，是一款智能玩具小车，外形为圆柱形且两端设置车轮，车轮连接有可拆装的轮胎，根据地形自由更换，车轮在转向机构作用下进行动作，小车在进行特技动作情况下会发出灯光，随着速度和动作不同灯光也随即变化，小车通过与手机APP蓝牙连接实现远程控制操作，小车设计新颖、操作简单便捷、适应性强，在如今智能时代本小车适合人们逗猫、小孩、童心者操作玩耍。

为解决上述技术问题，本发明一种手机遥控智能小车，主要包括小车本体，所述的小车本体为圆柱形状，其两端设置车轮和轮毂罩，轮毂罩与轮毂相适配安装；小车本体内部设有与主控制模块连接的电源模块、蓝牙模块、驱动模块、传感器及LED灯，其中，所述的蓝牙模块、驱动模块、传感器及LED灯与电源模块连接；所述的车轮由转轴相互连接，且转轴通过转向连杆连接有转向机构，进而转向机构与所述的驱动模块连接。

进一步地，所述的小车本体表面设有灯罩和USB接口，LED灯通过灯罩发出彩色灯光，USB接口连接电源模块进行充电操作。

进一步地，所述的车轮上设有可拆装的轮胎，轮胎可进行根据操作场地需要进行更换。

进一步地，所述的传感器至少包括霍尔传感器、红外线传感器、加速度传感器。

进一步地，所述的霍尔传感器设置于转向机构上，霍尔传感器检测小车角度、速度、位移等参数进行对转向机构的动作调整。

进一步地，所述的红外线传感器设置于小车本体内侧面任意部位，利用红外线传感器范围感应并主控制模块运行，进而控制小车动作过程。

进一步地，所述的加速度传感器设置于转轴任意部位，实时了解转轴斜角度及所处环境。

进一步地，所述的小车本体与轮毂之间设有减震装置，减震装置至少包括缓冲阀杆、伸缩弹簧及支撑座。

本发明的有益效果在于：本发明手机遥控智能小车，其外形为圆柱形且两端设置车轮，圆柱形设计有利于使用复杂场地，并进行各种特技动作，车轮连接有可拆装的轮胎，根据地形自由更换，小车本体内部设有LED灯，车轮在转向机构作用下进行动作，小车在进行特技动作情况下会发出灯光，随着速度和动作不同灯光也随即变化，驱动模块连接有霍尔传感器、红外线传感器、加速度传感器等对小车的本身角度、速度、位移及周围环境进行充分的掌握，能够更好地使小车做出各种特技动作，且小车通过与手机APP蓝牙连接实现远程控制操作，小车设计新颖、操作简单便捷、适应性强。

附图说明

附图1为本发明施例之系统逻辑视图；

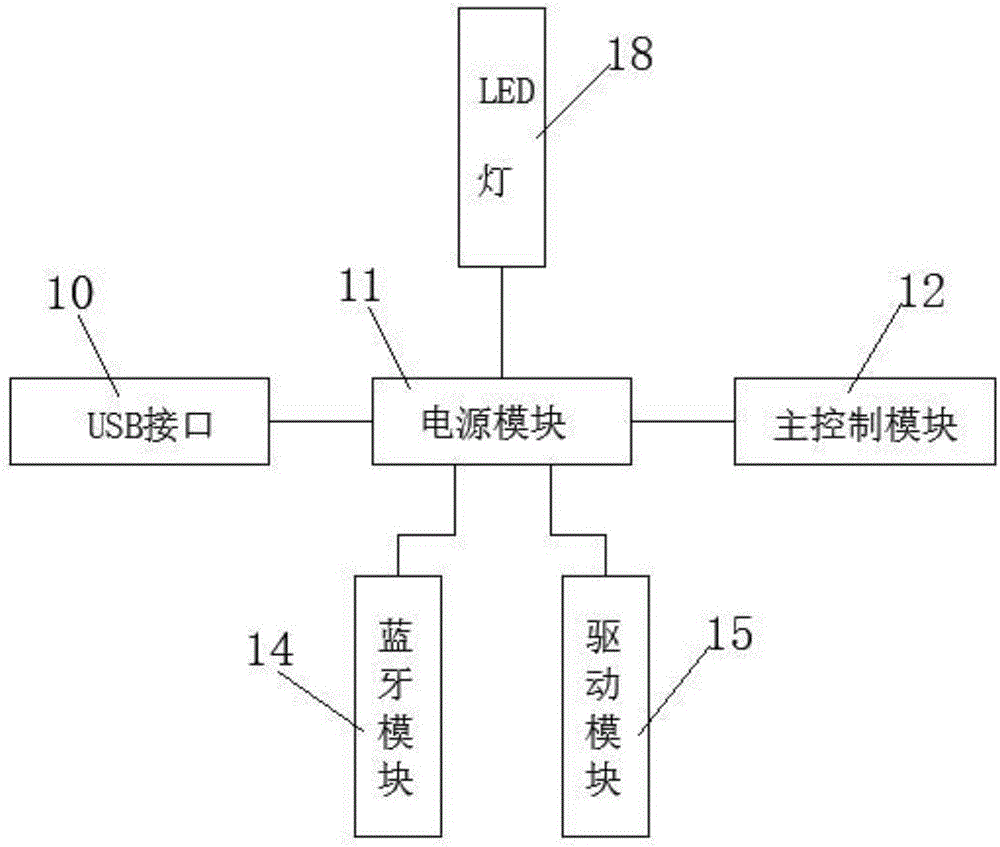

附图2为本发明施例之连接电源模块系统逻辑视图；

附图3为本发明实施例之立体结构视图。

具体实施方式

实施例

下面结合附图和具体实施例方式对本发明作进一步详细说明：

参考附图1至附图3所示，系为本发明之较佳实施例的立体结构示意图，本发明为一种手机遥控智能小车，是一款智能玩具小车，外形为圆柱形且两端设置车轮2，车轮2连接有可拆装的轮胎7，根据地形自由更换，车轮2在转向机构16作用下进行动作，小车在进行特技动作情况下会发出灯光，随着速度和动作不同灯光也随即变化，小车通过与手机APP蓝牙连接实现远程控制操作，小车设计新颖、操作简单便捷、适应性强，在如今智能时代本小车适合人们逗猫、小孩、童心者操作玩耍。

手机遥控智能小车，主要包括小车本体1，所述的小车本体1为圆柱形状，其两端设置车轮2和轮毂罩5，轮毂罩5与轮毂3相适配安装；小车本体1内部设有与主控制模块12连接的电源模块11、蓝牙模块14、驱动模块15、传感器13及LED灯18，其中，所述的蓝牙模块14、驱动模块15、传感器13及LED灯18与电源模块11连接；所述的车轮2由转轴6相互连接，且转轴通6过转向连杆连接有转向机构16，进而转向机构16与所述的驱动模块15连接。

所述的小车本体1表面设有灯罩4和USB接口19，LED灯18通过灯罩4发出彩色灯光，USB接口19连接电源模块11进行充电操作。

所述的车轮2上设有可拆装的轮胎7，轮胎7可进行根据操作场地需要进行更换。

所述的传感器13至少包括霍尔传感器131、红外线传感器132、加速度传感器133。

所述的霍尔传感器131设置于转向机构16上，霍尔传感器131检测小车角度、速度、位移等参数进行对转向机构16的动作调整。

所述的红外线传感器132设置于小车本体1内侧面任意部位，利用红外线传感器132范围感应并主控制模块12运行，进而控制小车动作过程。

所述的加速度传感器133设置于转轴6任意部位，实时了解转轴6斜角度及所处环境。

所述的小车本体1与轮毂3之间设有减震装置17，减震装置17至少包括缓冲阀杆171、伸缩弹簧172及支撑座173。

当然，以上图示仅为本发明较佳实施方式，并非以此限定本发明的使用范围，故，凡是在本发明原理上做等效改变均应包含在本发明的保护范围内。
