麻将机及其金属底板的制作方法

本实用新型涉及一种麻将机，尤其涉及一种麻将机的金属底板。

背景技术：

麻将机一般包括安装在底板上面的麻将机主机，在麻将机主机四周安装边框，边框一般由四个边框组件拼合围绕组成，在麻将机主机上方安装面板。目前市场上的麻将机一般都是通过中心立柱来实现支撑底板的，后来又有通过用四个脚来支撑的麻将机问世。但是，无论是中心立柱支撑还是四脚支撑，都必须考虑到麻将机主机较重导致的底板变形问题，现有技术一般采用如下方式解决：一种是底板由铁板和比较厚的木质基板组成，这样的木质基板价格较贵，并且木质基板较厚导致遮盖的边框向下延伸较长，影响使用舒适性和增加制造成本；另外一种是底板由铁板和其下部的金属框架构成，金属框架由管件焊接或者紧固而成，同样存在厚度较厚和制造成本高的问题。

技术实现要素：

为了解决上述的技术问题，本实用新型的目的是提供一种麻将机及其金属底板，在现有技术基础上，进一步提高其强度和抗变形能力。

为了达到上述的目的，本实用新型采用了以下的技术方案：

一种麻将机的金属底板，采用金属板件一体冲压成型，包括第一平面部、第二平面部和第三平面部，第一平面部的外轮廓呈方形，第一平面部的四周均具有向上弯折成型的双折边，第一平面部中央向下凹陷形成第二平面部，第二平面部的外轮廓呈圆角矩形，且圆角矩形四边的直线段部分与第一平面部的方 形四边平行，第二平面部中央向下凹陷形成第三平面部，第三平面部的外轮廓为圆形，其中，第二平面部上向下凹陷形成有四个加强沟，四个加强沟从第二平面部中央向外呈放射状分布，四个加强沟分别正对第一平面部的四角，加强沟向内过渡至第三平面部并且内宽外窄，加强沟的深度小于第三平面部的深度。

作为优选，在加强沟上固定有横跨加强沟宽度方向的加强筋。

作为优选，所述加强筋为中部镂空的金属板件，加强筋焊接或通过螺栓固定在第二平面部上。

作为优选，第一平面部的四角处固定有金属连接件，所述金属连接件包括与第一平面部焊接固定的第一金属板件和用于固定桌腿的第二金属板件。

作为优选，所述双折边由金属板件一体冲压成型得到的垂直于第一平面部的折边再向内翻折90°形成。

作为优选，所述加强沟的底部为弧形。

一种麻将机，具有上述的金属底板。

本实用新型由于采用了以上的技术方案，采用金属板件一体冲压成型技术，第二平面部中央向下凹陷形成第三平面部，增加了一级台阶，并且将底板四边的折边改为双折边，进一步提高了底板的强度和抗变形能力，在每个加强沟处增加加强筋，增加了底板的强度。这从多方面大大提高了金属底板的强度和抗变形能力。具有支撑强度高、抗变形能力好、加工精度高、定位准确、支撑牢固可靠、安装方便快捷、使用寿命长、制造成本低、外形简洁美观、运输方便等优点。

附图说明

图1是实施例1金属底板的结构示意图(上面)；

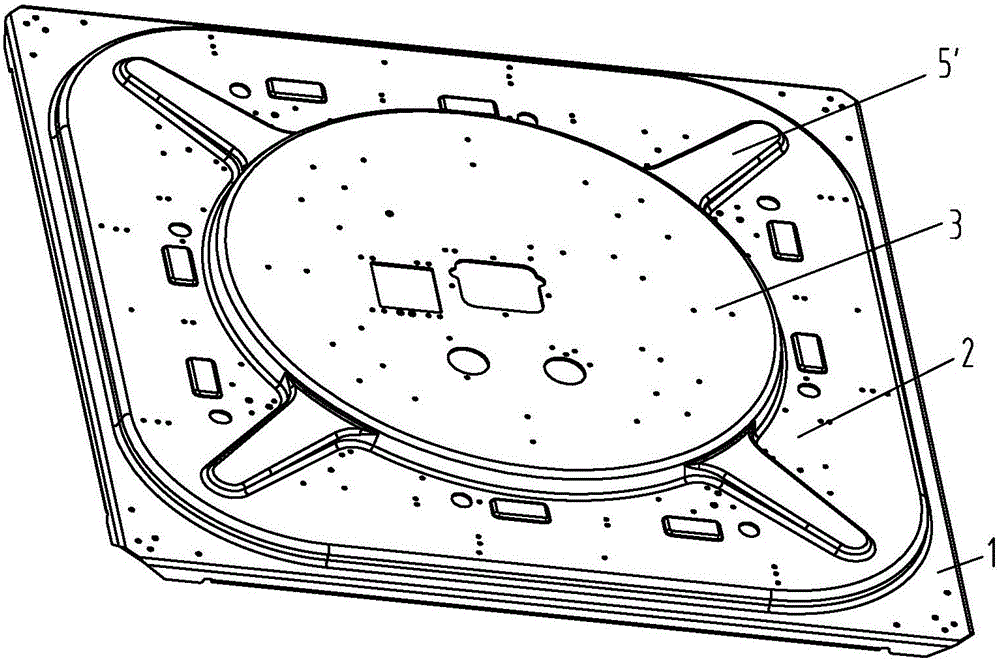

图2是实施例1金属底板的结构示意图(下面)；

图3是实施例1金属底板固定加强筋和金属连接件后的结构示意图(上面)；

图4是实施例1金属底板固定加强筋和金属连接件后的结构示意图(下面)；

图5是实施例1中双折边的局部剖面示意图；

图6是实施例2金属底板的结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式做一个详细的说明。

实施例1：

一种麻将机，包括安装在底板上面的麻将机主机，在麻将机主机四周安装边框，边框一般由四个边框组件拼合围绕组成，在麻将机主机上方安装面板，底板四角安装桌腿。

所述底板为如图1、图2所示的金属底板，其采用金属板件一体冲压成型，包括第一平面部1、第二平面部2和第三平面部3，第一平面部1的外轮廓呈方形，第一平面部1的四周均设有向上弯折成型双折边4，双折边4的结构如图5所示，由金属板件一体冲压成型得到的垂直于第一平面部1的折边再向内翻折90°形成，本实施例中，第一平面部1的方形外轮廓的四角处不设置折边结构。第一平面部1中央向下凹陷形成第二平面部2，第二平面部2的外轮廓呈圆角矩形，且圆角矩形四边的直线段部分与第一平面部1的方形四边平行，第二平面部2中央向下凹陷形成第三平面部3，第三平面部3的外轮廓为圆形，其中，第二平面部2上向下凹陷形成有四个加强沟5，加强沟5的深度小于第三平面部3的深度，增加了底板弯折的面积，增强底板的强度。四个加强沟5从第二平面部2中央向外呈放射状分布，四个加强沟5分别正对第一平面部1的四角，加 强沟5的底部为弧形，加强沟5向内过渡至第三平面部3并且内宽外窄，加强沟5的深度小于第三平面部3的深度，即加强沟5到第三平面部这件还存在一级台阶，增加了底板的弯折面积，进一步增强了底板的强度。

如图3、图4所示，在加强沟5的最宽处固定有横跨加强沟5宽度方向的加强筋6。加强筋6为中部镂空的金属板件，加强筋6焊接或通过螺栓固定在第二平面部2上。第一平面部1的四角处固定有金属连接件7，所述金属连接件7包括与第一平面部1焊接固定的第一金属板件71和用于固定桌腿的第二金属板件72。麻将机的金属桌腿通过金属连接件7固定在底板四角处。

金属底板的底部如图2所示，5’为与加强沟凹凸对应形成的加强结构。金属底板上还设有定位沟槽8,8’为与定位沟槽凹凸对应形成的定位块。

本实施例中，所述第二平面部2的外轮廓圆角矩形的矩形边长为第一平面部1的外轮廓方形边长的70～95％，所述第三平面部3的外轮廓圆形直径为第二平面部2的外轮廓圆角矩形的矩形边长的50～80％，所述加强沟的长度为第一平面部1的外轮廓方形边长的15～35％。采用上述结构的金属底板，一平方面积内的平面度误差可以控制在0.4mm以内，并且在采用四脚支撑或者中央立柱支撑时，可以承受1吨重压而不变形，这样只需一块金属底板即可有效支撑麻将机主机，不再需要现有技术中的支撑横梁或者木质框架来加固金属底板。

实施例2：

如图6所示，本实施例中其他结构均与实施例1中的底板的结构相同，双折边4由金属板件一体冲压成型得到的垂直于第一平面部1的折边再向内翻折90°形成，区别在于，由金属板件一体冲压成型得到的垂直于第一平面部1的折边为闭合环状。

需要强调的是：以上仅是本实用新型的较佳实施例而已，并非对本实用新 型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
