一种数控曲线锯的制作方法

本发明涉及家具材料加工领域，特别涉及一种数控曲线锯。

背景技术：

目前，在家具板材工件等的加工领域，常常使用的是手持式曲线锯。采用手持式曲线锯进行工件加工，加工的精度和效率都比较低。究其原因，在于手动加工过程中，手持锯在锯切过程中过于耗费人力，不易控制，从而容易导致手持锯容易移位。人工判断据切线时，受判断者的主观影响很大，会存在判断不精确的情况。加上手工锯切物料时，对物料的固定不够，因此物料在锯切过程中也会由于受力不稳定而导致物料的偏移，导致锯料不精确。

申请号为201520745271.X的专利文献中公开了一种数控曲线锯，这种曲线锯虽然和传统的手持式曲线锯相比，在精确度、安全系数和锯切效率上有了极大的提高。但本申请中的曲线锯锯切结构是通过连接结构吊设在承接横梁上，在曲线锯工作过程中，如果锯切物体硬度大时，曲线锯受到的阻力也会增大，因此锯片就比较容易发生扭转。锯片发生扭转，同样会使得锯切不精确。

技术实现要素：

本发明的目的在于：针对上述现有曲线锯锯切过程中存在的锯切不精确、效率低的问题，本发明提供一种数控曲线锯。

本发明采用的技术方案如下：

一种数控曲线锯，包括机座，设于机座上的机架和承物台，机架上设有控制柜，所述机架一侧设有曲线锯支撑柱，支撑柱一侧沿水平方向设有水平滑动杆，水平滑动杆上套设有连接板A，连接板A的一端设有气缸及伸缩杆，连接板A上设有竖直滑动杆，竖直滑动杆上套设连接板B，连接板B上侧设有竖直气缸连接板B上焊接或者栓接有曲线锯支撑环和辅助支撑板；所述的支撑环上连接有曲线锯转向及驱动结构；

曲线锯转向及驱动结构包括转向盒、驱动盒，转向盒内设有转向电机所述驱动盒通过转轴与转向盒连接，所述转轴一端套设于转向盒内，所述转轴上端外侧套设有齿轮，所述转向电机通过齿轮与转轴齿轮啮合，电机驱动盒内设有锯片驱动电机，所述锯片驱动电机与锯片通过齿轮连接，所述锯片设于转轴齿轮下侧；所述转向盒上侧设有承接块，所述承接块外一侧通过气压连接管连接气压调控器，承接块上侧设有活动轴，活动轴通过连接杆与辅助支撑板连接。

所述的一种数控曲线锯，其特征在于，所述承物台上设有板材固定夹具，所述夹具一端设有压块，所述夹具设有压块的一端在闲置时向下倾斜。

所述的一种数控曲线锯，其特征在于，板材固定夹具上与压块相对的一端固定连接有齿轮，所述齿轮与固定电机转轴上的齿轮啮合。

所述的一种数控曲线锯，其特征在于，所述承物台上设有板材推动杆，板材推动杆为伸缩连杆。

所述的一种数控曲线锯，其特征在于，所述的曲线锯上侧设有安全防护外壳。

所述的一种数控曲线锯，其特征在于，所述的曲线锯机座底部设有收集斗，用于收集木屑。

所述的一种数控曲线锯，其特征在于，所述控制柜包括显示器、设置面板和数据处理器，设置面板上设有设置按钮以及启动按钮和暂停按钮。

综上所述，由于采用了上述技术方案，本发明的有益效果是：本发明中采用水平滑杆和竖直滑杆来控制锯切结构的水平移动和升降，使得锯切结构运动灵活。锯切结构的固定点除滑杆滑板外还有顶部的辅助连接板，因此，连接结构的强度使得锯切结构不易发生扭转，从而保证锯切时锯片的相对位置固定。

除此之外，锯片的方向调节结构既包括转向盒有包括下部驱动盒，因此，锯片的位置可以通过设置达到相当的精度。

故采用了上述设计结构的曲线锯，能够大大提高锯切的精确度。

附图说明

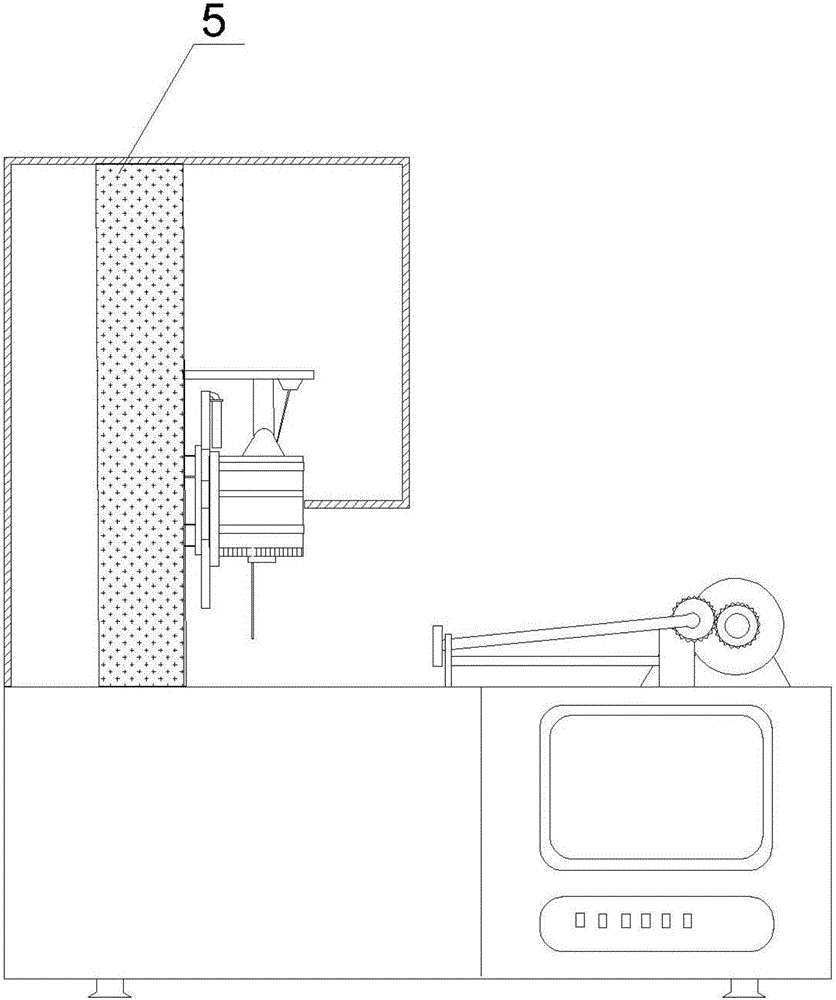

图1是本发明数控曲线锯的结构图；

图2是数控曲线锯内部结构图；

图3是数控曲线锯及其连接结构放大图；

图4是数控曲线锯锯切装置结构图；

图中标记：1-机座，2-机架，3-承物台，4-控制柜，5-水平滑动杆，6-连接板A，7-气缸，8-竖直滑动杆，9-连接板B，10-支撑环，11-辅助支撑板，13-驱动盒，12-转向盒，14-转向电，15-转轴，17-锯，18-承接块，19-气压连接管，20-气压调控器，21-活动轴，22-连接杆，23-压块，24-板材推动杆，25-固定电机，26-竖直气缸。

具体实施方式

本说明书中公开的所有特征，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

下面结合图1、图2、图3、图4对本发明作详细说明。

如图1、图2、图3、图4所示，一种数控曲线锯，包括机座1，设于机座1上的机架2和承物台3，机架上设有控制柜4，所述机架一侧设有曲线锯支撑柱5，支撑柱5一侧沿水平方向设有水平滑动杆6，水平滑动杆上套设有连接板A7，连接板A7的一端设有气缸及伸缩杆，连接板A7上设有竖直滑动杆8，竖直滑动杆上套设连接板B9，连接板B9上侧设有竖直气缸26，用于推动连接板B9在竖直方向上滑动，连接板B9上焊接或者栓接有曲线锯支撑环10和辅助支撑板11；所述的支撑环10上连接有曲线锯转向及驱动结构；连接板A的一段设有气缸，用于推动连接板A水平滑动；所述的机架外侧设有机壳。

曲线锯转向及驱动结构包括转向盒12、驱动盒13，转向盒12内设有转向电机14，所述驱动盒13通过转轴15与转向盒12连接，所述转轴15一端套设于转向盒12内，所述转轴15上端外侧套设有齿轮，所述转向电机14通过齿轮与转轴齿轮啮合，电机驱动盒13内设有锯片驱动电机16，所述锯片驱动电机16与锯片17通过齿轮连接，所述锯片设于转轴齿轮下侧；所述转向盒12上侧设有承接块18，所述承接块18外一侧通过气压连接管19连接气压调控器20，承接块18上侧设有活动轴21，活动轴21通过连接杆22与辅助支撑板11连接。

所述的一种数控曲线锯，所述承物台3上设有板材固定夹具，所述夹具一端设有压块23，所述夹具设有压块23的一端在闲置时向下倾斜。

所述的一种数控曲线锯，板材固定夹具上与压块23相对的一端固定连接有齿轮，所述齿轮与固定电机25转轴上的齿轮啮合。

所述的一种数控曲线锯，所述承物台上设有板材推动杆24，板材推动杆24为伸缩连杆。

所述的一种数控曲线锯，所述的曲线锯上侧设有安全防护外壳。

所述的一种数控曲线锯，所述的曲线锯机座底部设有收集斗，用于收集木屑。

所述的一种数控曲线锯，所述控制柜包括显示器、设置面板和数据处理器，设置面板上设有设置按钮以及启动按钮和暂停按钮。

实施例一

一种数控曲线锯，包括机座1，设于机座1上的机架2和承物台3，机架上设有控制柜4，所述机架一侧设有曲线锯支撑柱5，支撑柱5一侧沿水平方向设有水平滑动杆6，水平滑动杆上套设有连接板A7，连接板A7的一端设有气缸及伸缩杆，连接板A7上设有竖直滑动杆8，竖直滑动杆上套设连接板B9，连接板B9上侧设有竖直气缸26，用于推动连接板B9在竖直方向上滑动，连接板B9上焊接或者栓接有曲线锯支撑环10和辅助支撑板11；所述的支撑环10上连接有曲线锯转向及驱动结构；连接板A的一段设有气缸，用于推动连接板A水平滑动；所述的机架外侧设有机壳。

曲线锯转向及驱动结构包括转向盒12、驱动盒13，转向盒12内设有转向电机14，所述驱动盒13通过转轴15与转向盒12连接，所述转轴15一端套设于转向盒12内，所述转轴15上端外侧套设有齿轮，所述转向电机14通过齿轮与转轴齿轮啮合，电机驱动盒13内设有锯片驱动电机16，所述锯片驱动电机16与锯片17通过齿轮连接，所述锯片设于转轴齿轮下侧；所述转向盒12上侧设有承接块18，所述承接块18外一侧通过气压连接管19连接气压调控器20，承接块18上侧设有活动轴21，活动轴21通过连接杆22与辅助支撑板11连接。

实施例二

一种数控曲线锯，包括机座1，设于机座1上的机架2和承物台3，机架上设有控制柜4，所述机架一侧设有曲线锯支撑柱5，支撑柱5一侧沿水平方向设有水平滑动杆6，水平滑动杆上套设有连接板A7，连接板A7的一端设有气缸及伸缩杆，连接板A7上设有竖直滑动杆8，竖直滑动杆上套设连接板B9，连接板B9上侧设有竖直气缸26，用于推动连接板B9在竖直方向上滑动，连接板B9上焊接或者栓接有曲线锯支撑环10和辅助支撑板11；所述的支撑环10上连接有曲线锯转向及驱动结构；连接板A的一段设有气缸，用于推动连接板A水平滑动；所述的机架外侧设有机壳。

曲线锯转向及驱动结构包括转向盒12、驱动盒13，转向盒12内设有转向电机14，所述驱动盒13通过转轴15与转向盒12连接，所述转轴15一端套设于转向盒12内，所述转轴15上端外侧套设有齿轮，所述转向电机14通过齿轮与转轴齿轮啮合，电机驱动盒13内设有锯片驱动电机16，所述锯片驱动电机16与锯片17通过齿轮连接，所述锯片设于转轴齿轮下侧；所述转向盒12上侧设有承接块18，所述承接块18外一侧通过气压连接管19连接气压调控器20，承接块18上侧设有活动轴21，活动轴21通过连接杆22与辅助支撑板11连接。

所述的一种数控曲线锯，所述承物台3上设有板材固定夹具，所述夹具一端设有压块23，所述夹具设有压块23的一端在闲置时向下倾斜。

实施例三

一种数控曲线锯，包括机座1，设于机座1上的机架2和承物台3，机架上设有控制柜4，所述机架一侧设有曲线锯支撑柱5，支撑柱5一侧沿水平方向设有水平滑动杆6，水平滑动杆上套设有连接板A7，连接板A7的一端设有气缸及伸缩杆，连接板A7上设有竖直滑动杆8，竖直滑动杆上套设连接板B9，连接板B9上侧设有竖直气缸26，用于推动连接板B9在竖直方向上滑动，连接板B9上焊接或者栓接有曲线锯支撑环10和辅助支撑板11；所述的支撑环10上连接有曲线锯转向及驱动结构；连接板A的一段设有气缸，用于推动连接板A水平滑动；所述的机架外侧设有机壳。

曲线锯转向及驱动结构包括转向盒12、驱动盒13，转向盒12内设有转向电机14，所述驱动盒13通过转轴15与转向盒12连接，所述转轴15一端套设于转向盒12内，所述转轴15上端外侧套设有齿轮，所述转向电机14通过齿轮与转轴齿轮啮合，电机驱动盒13内设有锯片驱动电机16，所述锯片驱动电机16与锯片17通过齿轮连接，所述锯片设于转轴齿轮下侧；所述转向盒12上侧设有承接块18，所述承接块18外一侧通过气压连接管19连接气压调控器20，承接块18上侧设有活动轴21，活动轴21通过连接杆22与辅助支撑板11连接。

所述的一种数控曲线锯，所述承物台3上设有板材固定夹具，所述夹具一端设有压块23，所述夹具设有压块23的一端在闲置时向下倾斜。

所述的一种数控曲线锯，板材固定夹具上与压块23相对的一端固定连接有齿轮，所述齿轮与固定电机25转轴上的齿轮啮合。

实施例四

在实施例二或实施例三的基础上，所述承物台上设有板材推动杆24，板材推动杆24为伸缩连杆。

实施例五

在实施例四的基础上，所述的曲线锯上侧设有安全防护外壳，所述的曲线锯机座底部设有收集斗，用于收集木屑，所述控制柜包括显示器、设置面板和数据处理器，设置面板上设有设置按钮以及启动按钮和暂停按钮。
