一种验布机的制作方法

本实用新型涉及布匹的检验设备，特别涉及一种验布机。

背景技术：

验布机是服装行业生产前对棉、毛、麻、丝绸、化纤等特大幅面、双幅和单幅布进行检测的一套必备的专用设备。验布机的作业方法:提供验布的硬件环境，连续分段展开面料，提供充足光源，操作人员靠目力观察，发现面疵点和色差，验布机自动完成记长和卷装整理工作。

授权公告号为CN204280796，公告日为2015.04.22的中国专利《验布机收卷装置》，公开了一种验布机收卷装置，包括机架，平行设置在机架上的两个收卷辊，机架上还设置有限制布匹位置的限位装置，限位装置包括限位板、支撑杆和套筒，套筒套设于机架上，套筒上设置有锁紧螺栓，支撑杆两端分别连接套筒和限位板，限位板上设置有工具箱，工具箱位于支撑杆上方，本实用新型可以存放剪刀，使剪刀固定不会掉落至卷布机内损伤机器，也不会掉落在地上导致剪刀的损坏，同时方便工作人员拿取。

上述实用新型通过工具箱的设置，实现对剪刀的放置，但是在放置后，工具箱会给剪刀一个夹紧力的作用，而设备在工作过程中会振动，而剪刀的把手呈弧形，会受力而弹出工具箱，存在安全隐患。

技术实现要素：

本实用新型的目的是提供一种对剪刀放置牢固的验布机。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种验布机，包括机架以及位于机架上的收卷装置，所述收卷装置两端分别设置有用于限定布料的限位架，所述限位架靠近机架外侧的一端设置有收纳盒，所述收纳盒上端水平设置有用于放置剪刀的放置平台，所述放置平台上端设置有容纳腔，所述容纳腔内设置有用于吸附剪刀的磁铁。

通过采用上述技术方案，在限位架靠近机架外侧设置收纳盒，不会影响限位架对布料的位置限定，在收纳盒的上端设置收纳腔，实现对剪刀的放置，放置的方式简单，在收纳腔内设置磁铁，实现对剪刀的吸附作用，剪刀可以稳定地固定在收纳腔内，不会由于设备的振动而掉出收纳腔，安全系数提高。

本实用新型进一步设置为：所述磁铁为磁力座，所述磁力座的磁性控制开关延伸至收纳盒的外壁。

通过采用上述技术方案，对磁力座的控制开关进行操作，实现对磁力座的磁性改变，当需要将剪刀取下时，磁力座的磁性减小，可以方便地将剪刀取下，当将剪刀放置到收纳腔内后，磁力座的磁性增加，对剪刀进行吸附，剪刀可以稳定的固定在收纳腔内，操作方便，安全系数高。

本实用新型进一步设置为：所述容纳腔内设置有橡胶垫。

通过采用上述技术方案，橡胶垫的设置，可以防止剪刀直接接触收纳盒而发生卷刃的现象，提升了剪刀的耐久度，还可以防止剪刀和收纳盒之间发生摩擦而磨损，提升了美观度。

本实用新型进一步设置为：所述收纳盒的下端设置有滑槽，所述滑槽内滑移连接有抽屉。

通过采用上述技术方案，收纳盒下端滑槽内滑移连接有抽屉，在抽屉中可以放置胶带等物品，提升了收纳盒对物品的收纳范围，可以将更多的物品进行放置，避免物品的丢失和对额外空间的占用。

本实用新型进一步设置为：所述抽屉下端的两侧设置有滑轮。

通过采用上述技术方案，滑轮的设置，减小了抽屉受到滑槽的摩擦力，方便了抽屉的移动。

本实用新型进一步设置为：所述滑槽下端两侧设置有用于限定滑轮移动方向的限位槽。

通过采用上述技术方案，限位槽的设置，对滑轮的移动进行限定，滑轮在移动过程中不会偏离方向，提升了抽屉的稳定性。

本实用新型进一步设置为：所述抽屉上设置有搭扣，所述收纳盒外壁与所述搭扣相对的位置设置有弧形扣位。

通过采用上述技术方案，搭扣和弧形扣位的结合，实现对抽屉的固定作用，在设备振动时不会从滑槽内掉出，提升了抽屉的稳定性。

综上所述，本实用新型具有以下有益效果：在收纳盒中的容纳腔的设置，实现了对剪刀的放置，而收纳腔中的磁铁实现对剪刀的吸附，磁铁为磁力座，通过控制开关实现对磁性的控制，在容纳腔中设置橡胶垫，防止剪刀卷刃，在收纳盒的下端设置滑槽，用于放置抽屉，抽屉下端的滑轮位于滑槽中的限位槽内，通过滑轮的滚动减小抽屉受到的摩擦力，而抽屉上的搭扣和收纳盒上的弧形扣位结合，则实现了对收纳盒的固定作用。

附图说明

图1是本实用新型的结构示意图；

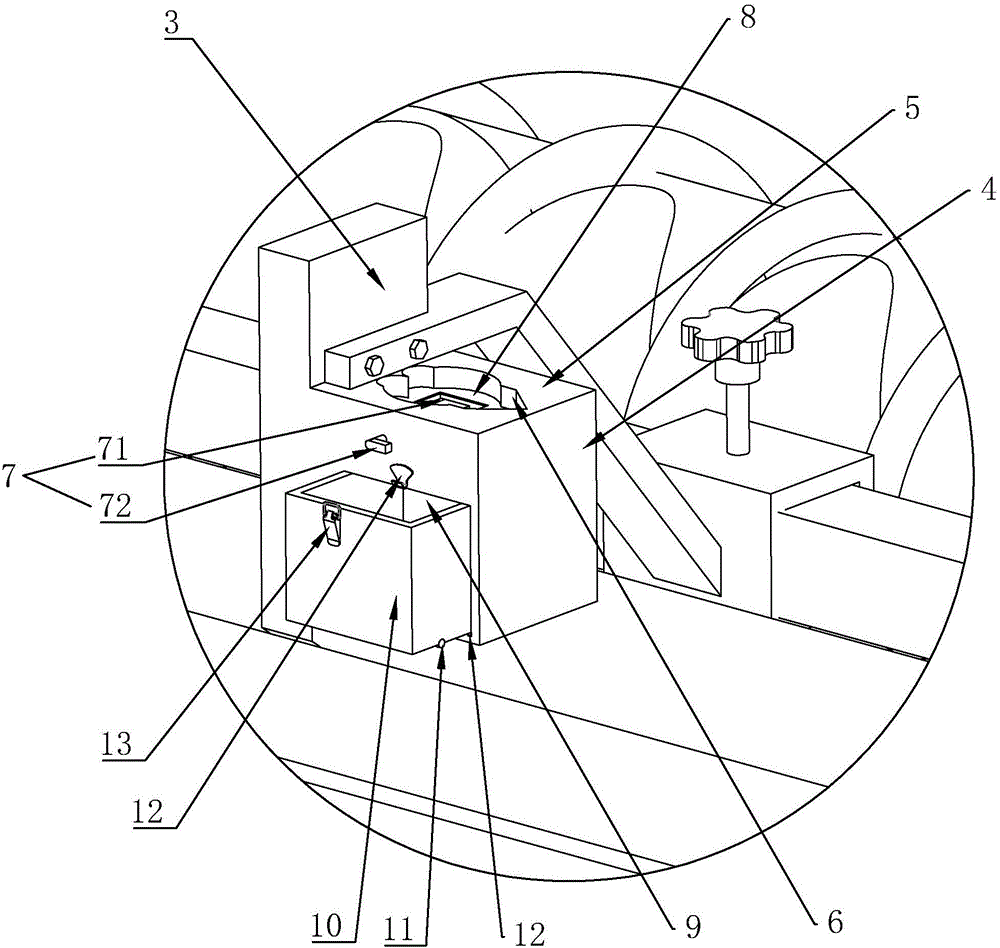

图2是图1中A部放大图；

图中：1、机架；2、收卷装置；3、限位架；4、收纳盒；5、放置平台；6、容纳腔；7、磁铁；71、磁力座；72、控制开关；8、橡胶垫；9、滑槽；10、抽屉；11、滑轮；12、限位槽；13、搭扣；14、弧形扣位。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

如图1所示，一种验布机，包括机架1，在机架1上设置有收卷装置2，对检验完成的布匹进行打卷的功能，在收卷装置2的两端设置限位架3，对布匹进行位置的限定，防止布匹在打卷的过程中发生偏移。

如图2所示，在限位架3靠近机架1外侧的一端设置收纳盒4，收纳盒4呈立方体状且焊接在限位架3上，在收纳盒4的上端设置容纳腔6，容纳腔6的形状与剪刀的外形大致相同且大于剪刀，剪刀可以方便地放入容纳腔6中以及可以将剪刀方便地取出。

在收纳腔的下端设置有磁铁7，对剪刀进行吸附的作用，提升剪刀的稳定性，在设备产生振动时剪刀不会掉出收纳腔，安全系数提高。磁铁7为磁力座71，磁力座71的控制开关72延伸至收纳盒4的外壁，通过对控制开关72的转动，实现对磁力座71的磁性控制，当需要将剪刀取出时，转动控制开关72，使磁力座71的磁性减小，可以方便的将剪刀取出，当安放剪刀时，转动控制开关72，使磁力座71的磁性增加，对剪刀进行吸附，剪刀稳定地吸附在磁力座71上。

在收纳腔内设置橡胶垫8，在放置剪刀时，可以防止剪刀直接与收纳盒4接触产生卷刃的现象，提升了剪刀的耐久度。

在收纳盒4的下端设置滑槽9，滑槽9内滑移设置有抽屉10，抽屉10可用于对胶带等物品的放置，可以防止小物品的丢失，还可以方便地对物品进行取用。在抽屉10的下端的两侧还设置有滑轮11，通过滑轮11的滚动可以在抽屉10的移动的过程中可以减小抽屉10受到滑槽9的摩擦力，方便抽屉10的移动。

在滑槽9内设置限位槽12，限位槽12位于滑槽9的两侧，与抽屉10下端的滑轮11结合，对滑轮11的位置进行限定，可以防止抽屉10在移动过程中发生位置的偏移，提升抽屉10的稳定性。

在抽屉10的外部还设置有搭扣13，与收纳盒4上的弧形扣位14结合，将抽屉10固定在收纳盒4上，可以放置设备的振动而导致收纳盒4的掉出，提升了抽屉10的稳定性。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
