布料定型机的制作方法

本实用新型涉及一种机械设备领域,更具体地说，它涉及一种布料定型机。

背景技术：

布料在加工的过程中容易产生较多的折痕，且较多的布料在加工的时候呈S形折叠起来，从而在加工完毕后需要进行定型，从而需要将布料通入布料定型机内，而布料在定型的过程中需要进行多道压辊进行定型，从而容易产生静电，且带有较多的静电后，布料之间容易产生吸附，使定型产生影响，从而消除静电在定型布料中非常的重要，而目前基本的消除静电方式是导线接触式，将金属导线抵触在布料上进行导出静电，但金属导线与布料的接触面积较小，且金属导线容易翘起而无法与布料接触，导致导静电能力弱，且金属导线容易划伤布料表面。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种能有效导出静电的布料定型机。

为实现上述目的，本实用新型提供了如下技术方案：一种布料定型机，包括支架、定型输送辊，所述定型输送辊两端转动连接在支架上，所述支架上设有固定杆，所述固定杆上设置有除静电装置，所述除静电装置包括固定架、金属触头、挤压辊，所述金属触头设有两个，所述挤压辊设置在两个金属触头之间，所述挤压辊与金属触头外表面相切设置，所述固定架上设有导线，所述导线与金属触头连接，所述金属触头上设有转动杆，所述金属触头通过转动杆与固定架转动连接，所述转动杆上设有供金属触头向挤压辊移动的扭力弹簧，所述金属触头上还设有限位柱，所述固定架上设有供限位柱滑动的弧形限位槽。

优选的，所述固定架上转动连接有连接套，所述挤压辊转动连接在连接套内，所述固定架上设有抵触连接套的支撑架，所述支撑架远离固定架一端设有与连接套抵触的橡胶限位块。

优选的，所述固定杆上设有两个除静电装置。

优选的，所述挤压辊外表面设有螺旋状的张紧纹路。

优选的，所述固定架上设有滚珠，所述固定架通过滚珠滑动连接在固定杆上。

与现有技术相比，本实用新型的有益效果为：布料通入定型输送辊内，且布料一侧抵触在两个金属触头上，而挤压辊抵触在布料另一侧，通过挤压辊将布料完全抵靠在两个金属触头上，从而有效的保证布料完全与金属触头与布料抵触，且金属触头与布料接触面积，有效的提高了导出静电的效果，且金属触头为金属材料，表面光滑，不会对布料表面产生划伤，静电通过金属触头收集后通过导线导出，且布料在移动的过程中均抵触在金属触头与挤压辊之间，从而金属触头与挤压辊也对布料起到了定型作用，提高定型效果，且由于金属触头能进行转动，通过扭力弹簧的作用向挤压辊倾斜，由于金属触头上设有限位柱，固定架上设有弧形限位槽，从而限位柱能抵触在弧形限位槽端部，从而避免了金属触头完全抵触在挤压辊上，从而便于布料卡入，卡入后的布料受到金属触头的推动作用，使布料能与限位柱抵触，从而保证了金属触头能完全的与布料抵触，从而提高了导静电效果。

附图说明

图1为本实用新型布料定型机实施例的工作状态图；

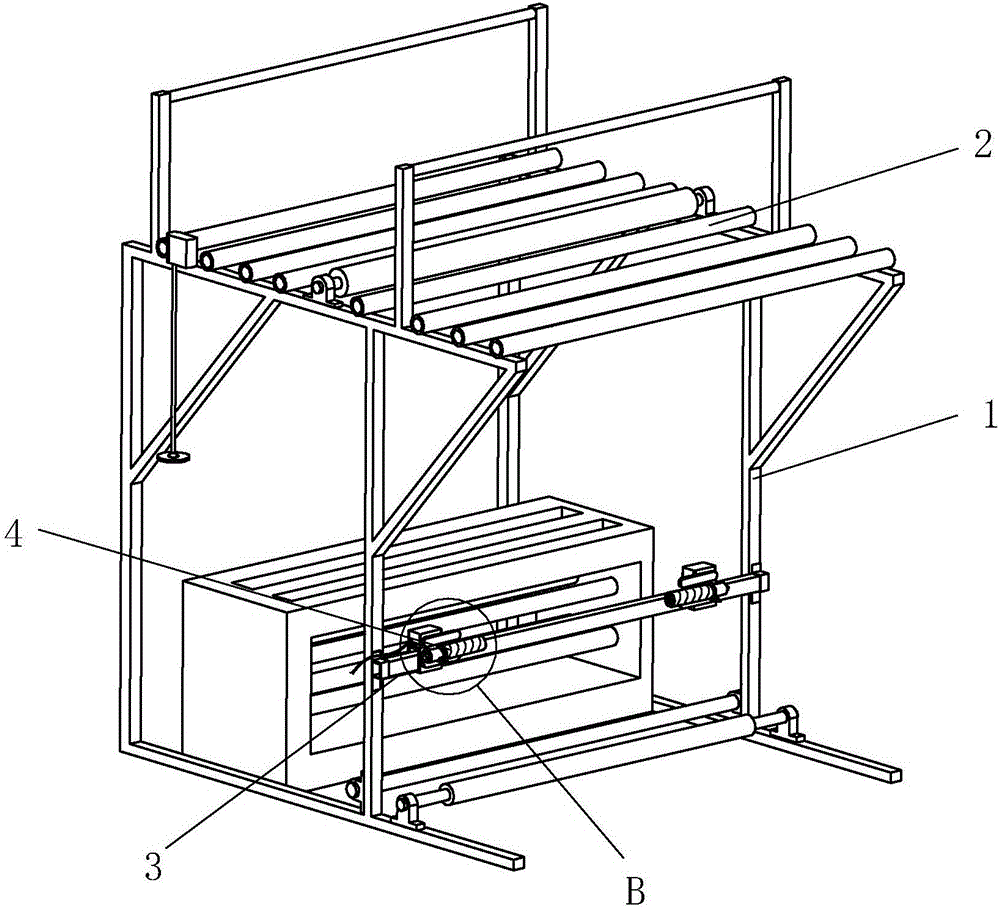

图2为本实用新型布料定型机实施例的立体图；

图3为本实用新型布料定型机实施例除静电装置的打开状态图；

图4为图1中A的放大图；

图5为图2中B的放大图；

图6为图3中C的放大图；

图7为固定架的结构图；

图8为金属触头的结构图。

附图标记：1、支架；2、定型输送辊；3、固定杆；4、除静电装置；41、固定架；42、金属触头；421、转动杆；422、扭力弹簧；423、限位柱；43、挤压辊；431、张紧纹路；44、导线；45、连接套；46、支撑架；461、橡胶限位块；47、滚珠；48、弧形限位槽。

具体实施方式

参照图1至图6对本实用新型布料定型机实施例做进一步说明。

一种布料定型机，包括支架1、定型输送辊2，所述定型输送辊2两端转动连接在支架1上，所述支架1上设有固定杆3，所述固定杆3上设置有除静电装置4，所述除静电装置4包括固定架41、金属触头42、挤压辊43，所述金属触头42设有两个，所述挤压辊43设置在两个金属触头42之间，所述挤压辊43与金属触头42外表面相切设置，所述固定架41上设有导线44，所述导线44与金属触头42连接，所述金属触头42上设有转动杆421，所述金属触头42通过转动杆421与固定架41转动连接，所述转动杆421上设有供金属触头42向挤压辊43移动的扭力弹簧422，所述金属触头42上还设有限位柱423，所述固定架41上设有供限位柱423滑动的弧形限位槽48，布料通入定型输送辊2内，且布料一侧抵触在两个金属触头42上，而挤压辊43抵触在布料另一侧，通过挤压辊43将布料完全抵靠在两个金属触头42上，从而有效的保证布料完全与金属触头42与布料抵触，且金属触头42与布料接触面积，有效的提高了导出静电的效果，且金属触头42为金属材料，表面光滑，不会对布料表面产生划伤，静电通过金属触头42收集后通过导线44导出，且布料在移动的过程中均抵触在金属触头42与挤压辊43之间，从而金属触头42与挤压辊43也对布料起到了定型作用，提高定型效果，且由于金属触头42能进行转动，通过扭力弹簧422的作用向挤压辊43倾斜，由于金属触头42上设有限位柱423，固定架41上设有弧形限位槽48，从而限位柱423能抵触在弧形限位槽端部48，从而避免了金属触头42完全抵触在挤压辊43上，从而便于布料卡入，卡入后的布料受到金属触头42的推动作用，使布料能与限位柱423抵触，从而保证了金属触头42能完全的与布料抵触，从而提高了导静电效果。

所述固定架41上转动连接有连接套45，所述挤压辊43转动连接在连接套45内，所述固定架41上设有抵触连接套45的支撑架46，所述支撑架46远离固定架41一端设有与连接套45抵触的橡胶限位块461，从而连接套45能进行转动，从而挤压辊43能跟随连接套45进行转动，转动后挤压辊43能与金属触头42分离，从而布料能方便的放入抵触在金属触头42上，或者布料容易从金属触头42上取出，便于人们安装取出布料，在挤压辊43向支撑架46转动进行闭合时与橡胶限位块461进行抵触，从而具有良好的缓冲作用，且在挤压辊43工作的过程中橡胶限位块461还能起到良好的减震作用，从而提高了整体的减震效果。

所述固定杆3上设有两个除静电装置4，从而布料两端均与除静电装置4进行接触，有效的提高了除静电效果。

所述挤压辊43外表面设有螺旋状的张紧纹路431，当挤压辊43在工作的过程中会产生滚动，由于挤压辊43外表面设有螺旋状的张紧纹路431，从而在挤压辊43产生滚动的同时，与挤压辊43抵触的布料受到张紧纹路431向侧面的小幅拉扯作用，从而使整块布料能保持平整的通过。

所述固定架41上设有滚珠47，所述固定架41通过滚珠47滑动连接在固定杆3上，从而除静电装置4能沿着固定杆3进行左右滑动，当加工的布料宽度产生变化后能进行方便的调节两个除静电装置4的距离，当除静电装置4调节到适当的位置后，通过螺杆使除静电装置4锁在固定杆3上。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
