装配式保温防火饰面一体化模板墙体结构的制作方法

本发明涉及的是一种建筑物墙体结构，具体地说是一种能够快速施工的装配式保温墙体结构。

背景技术：

申请号为201310182687.0的专利文件中，公开了一种“一体化墙体结构”。包括由钢筋混凝土构成的承重层、由EPS模块构成的保温层，保温层位于承重层外，承重层与保温层之间设置有连接件；在保温层外设置有由钢筋混凝土构成的防护层。该技术方案使建筑物墙体的承重层、保温层、防护层一次完成，既可以提高墙体的施工质量，又可以简化施工程序，提高施工速度。但是该结构的承重层、保温层以及防护层等需要在现场施工完成，其施工进度和质量还有待提高。

技术实现要素：

本发明的目的在于提供一种施工进度快和墙体质量高的装配式保温防火饰面一体化模板墙体结构。

本发明的目的是这样实现的：包括承重层，还包括保温防火饰面一体化模板和连接件，所述连接件由连接座和连接头两部分构成，所述保温防火饰面一体化模板自外向内由饰面层、保温防火材料层和EPS模块保温层由工厂化预制成一体，连接件的连接头部分预制在保温防火饰面一体化模板中且连接头的端部伸出EPS模块保温层，连接件的连接座分布于现场施工的承重层中且连接座的分布间距与连接头在保温防火饰面一体化模板中的分布间距相同，保温防火饰面一体化模板与承重层通过连接头的端部与连接座配合连接成一体。

本发明还可以包括：

1、构成EPS模块保温层的EPS模块的两条对形的边上设置相互配合的梯形或矩形插接企口，EPS模块之间相互插接构成EPS模块保温层。

2、连接件的连接座包括第一连接杆和连接于第一连接杆前后的第一支撑盘和第二支撑盘，第一支撑盘和第一连接杆的前端沿连接杆轴向有螺纹孔；连接件的连接头包括第二连接杆，连接于第二连接杆前端的第三支撑盘，第二连接杆的后端带有与第一连接杆上的螺纹孔相配合的螺纹端部。

3、连接件的连接座包括第一连接杆和连接于第一连接杆前后的第一支撑盘和第二支撑盘，第一支撑盘和第一连接杆的前端有一插槽；连接件的连接头包括第二连接杆，连接于第二连接杆前端的第三支撑盘，第二连接杆的后端带有与第一连接杆上的插槽相配合的插头。

本发明的主要特点在于：1、采用分体式连接件，分体式连接件的一部分被预制在保温防火饰面一体化模板中，另一部分分布于承重层中，并且分体式连接件的两部分之间带有连接机构。2、饰面层、保温防火材料层、EPS模块保温层及连接件的连接头部分由工厂化预制成一体，构成保温防火饰面一体化模板。

在建筑物的墙体施工过程中，只需要现场浇筑承重层部分，承重层部分浇筑成型之后，将保温防火饰面一体化模板与承重层通过分体式连接件的两部分之间的连接机构连接成一体，即可形成保温防火复合墙体结构。因此本发明可以使保温防火复合墙体结构的施工进度大大提高，墙体厚度尺寸精准。

在建筑物的施工过程中，饰面材料、保温防火材料、EPS模块都是极易损坏的材料，这些材料的破损，不仅会造成浪费、提高建筑成本，而且还会影响建筑物的保温、节能效果。本发明将饰面层、保温防火材料层、EPS模块保温层及连接件的连接头部分由工厂化预制成一体，不仅降低了材料的损耗，而且能提高建筑物墙体的整体质量。

附图说明

图1是本发明的保温防火饰面一体化模板的结构示意图。

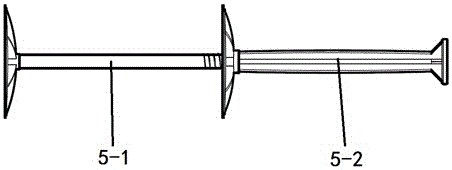

图2是本发明的连接件的结构示意图。

图3a是本发明的连接件的连接头部分的结构示意图。

图3b是本发明的连接件的连接座部分的结构示意图。

图4是本发明的总体结构示意图。

图5为EPS模块示意图。

具体实施方式

下面结合附图举例对本发明作更详细的描述。

结合图4，本发明的第一种实施方式结构包括承重层4，保温防火饰面一体化模板和连接件5三部分构成。

同时结合图2，所述连接件由连接座5-2和连接头5-1两部分构成。

同时结合图1，所述保温防火饰面一体化模板自外向内由饰面层1、保温防火材料层2和EPS模块保温层3组成，饰面层、保温防火材料层和EPS模块保温层由工厂化预制成一体，保温防火材料层和EPS模块保温层之间可以由粘贴胶浆层6粘结。连接件的连接头5-1部分预制在保温防火饰面一体化模板中且连接头的端部伸出EPS模块保温层。

连接件的连接座5-2分布于现场施工的承重层4中且连接座的分布间距与连接头在保温防火饰面一体化模板中的分布间距相同，保温防火饰面一体化模板与承重层通过连接头的端部与连接座配合连接成一体。

结合图5，构成EPS模块保温层的EPS模块的两条对形的边上设置相互配合的梯形或矩形企口3-1和3-2，EPS模块之间相互插接构成EPS模块保温层。EPS模块的表面设置燕尾槽3-3。

结合图3a和图3b，连接件的连接座包括第一连接杆5-2-1和连接于第一连接杆前后的第一支撑盘5-2-2和第二支撑盘5-2-3，第一支撑盘和第一连接杆的前端沿第一连接杆轴向有螺纹孔5-2-4；连接件的连接头包括第二连接杆5-1-1，连接于第二连接杆前端的第三支撑盘5-1-2，第二连接杆的后端带有与第一连接杆上的螺纹孔相配合的螺纹端部5-1-3。连接件的连接座5-2部分由塑料或树脂材料与钢筋和螺帽复合制成，第二连接杆由钢筋制成。

本发明的第二种实施方式是在第一种实施方式的基础上，将第一支撑盘和第一连接杆的前端有螺纹孔换成插槽，将第二连接杆的后端的与第一连接杆上的螺纹孔相配合的螺纹端部换程与插槽相配合的插头。
