一种预制混凝土构件的加强节点结构的制作方法

本实用新型属于混凝土构件植筋施工领域，尤其涉及一种用于拼装预制混凝土构件的加强节点结构。

背景技术：

建筑工业化广泛应用的当下，预制混凝土构件逐渐往小型化、配件化方向发展，拼装加强节点的施工质量就决定了预制装配式结构整体的施工质量与安全。

传统加强节点的做法为植筋或植入钢筋后灌注混凝土，由于预留孔洞的尺寸一般情况下都不会很大，导致混凝土无法灌注密实，引起加强点受力不均匀，整体刚度和强度无法达到要求。

技术实现要素：

本实用新型的目的是提供一种预制混凝土构件的加强节点结构，能够保证灌浆密实，提高加强点的刚度。

为实现上述发明目的，本实用新型所采用的技术方案是：一种预制混凝土构件的加强节点结构，包括植入预制混凝土构件的预制孔内的钢管骨架，所述钢管骨架上开有若干渗浆孔；所述预制孔内加入灌浆料进行灌浆密实；所述预制孔通过水泥砂浆进行封口。

本实用新型具有以下有益效果：与钢筋骨架相比，钢管骨架为空心结构，具有更强的刚度；并且钢管骨架上的渗浆孔使得灌浆料能在预制孔内均匀流动，减少灌浆密实后灌浆料与预制孔之间的缝隙，以及灌浆料固化后的内部孔隙，从而大大提高加强节点的刚度。

附图说明

图1为钢管骨架的结构示意图；

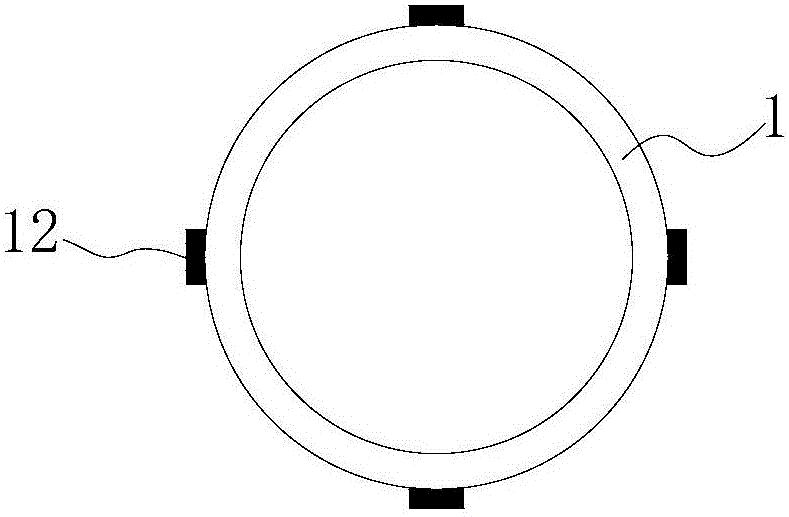

图2为图1的左视图；

图3为加强节点的结构示意图。

具体实施方式

如图1至图3所示的，一种预制混凝土构件的加强节点结构，包括植入预制混凝土构件2的预制孔内的钢管骨架1，所述钢管骨架1上开有若干渗浆孔11，所述渗浆孔11为平行于钢管骨架1轴线的条形通孔，并沿钢管骨架1的轴线方向间隔设置；所述钢管骨架1的外壁上沿圆周分布有支撑肋12，所述支撑肋12焊接在所述钢管骨架1上，由于重力作用，钢管骨架的轴线会与预制孔的中心线发生偏移，使得加强节点的刚度不能分布均匀，增加支撑肋可抬升钢管骨架的轴线，保证加强节点的刚度分布均匀。所述支撑肋12平行于所述渗浆孔11；所述渗浆孔11沿圆周方向间插在相邻支撑肋12之间，渗浆孔使得灌浆料能在预制孔内均匀流动，减少灌浆密实后灌浆料与预制孔之间的缝隙，以及灌浆料固化后的内部孔隙，从而大大提高加强节点的刚度。所述预制孔内加入灌浆料进行灌浆密实，所述灌浆料为高强度CGM灌浆料，高强度CGM灌浆料不仅具有较高的强度，而且流动性能佳，能够使灌浆更加均匀。所述预制孔的端口3通过水泥砂浆进行封口。

本实用新型所提供的预制混凝土构件的加强节点结构，通过改进植筋骨架，使得灌浆均匀密实，孔隙少，刚度分布均匀，保证了相邻预制混凝土构件2的协同受力作用。
