一种全自动多功能石材切割机的制作方法

本实用新型涉及建材机械领域，具体地说是一种全自动多功能石材切割机。

背景技术：

石材，尤其是石英石、大理石已广泛应用在建材装修领域。石材切割机，特别是人造石英石的切割，已经普遍应用于橱柜台面装修方面。但是现有技术的石材切割机存在着定位不准确、生产效率低和成品尺寸不稳定等缺陷。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提高一种切割精度高、工作强度小的全自动多功能石材切割机。为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种全自动多功能石材切割机，由主机架、移动横梁、直线导轨、横移平台、升降架、升降电机、切割电机、气动转向装置、操作箱、电器柜、纵向移动伺服电机、横向移动伺服电机和锯片构成；所述移动横梁设于主机架上，所述直线导轨设于主机架上，所述横移平台设于移动横梁上，所述升降架设于移动横梁上，所述升降架上设有升降电机，所述升降架的底部设置有切割电机和锯片，所述升降架的侧面设置有气动转向装置，所述操作箱设于主机架的侧面，所述电器柜连接在操作箱下侧，所述移动横梁上设有纵向移动伺服电机，所述横移平台上设有横向移动伺服电机。

进一步地，所述锯片上设有控制阀。

进一步地，所述控制阀是气动控制阀。

进一步地，所述横移平台可在横向移动伺服电机的带动下沿移动横梁横向移动。

进一步地，所述升降架可在升降电机的带动下沿竖直方向上下移动。

进一步地，所述移动横梁可在纵向移动伺服电机的带动下沿直线导轨纵向移动。

进一步地，所述锯片可在气动控制阀的控制下纵向、横向和45°方向旋转。

本实用新型集直线切割、45°倒角切割、磨边等最实用功能于一体，避免了一块材料在不同设备上来回转换加工的麻烦，切割头由伺服电机驱动，可有效降低工人的劳动强度，提高生产效率，降低粉尘污染改善工作环境。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

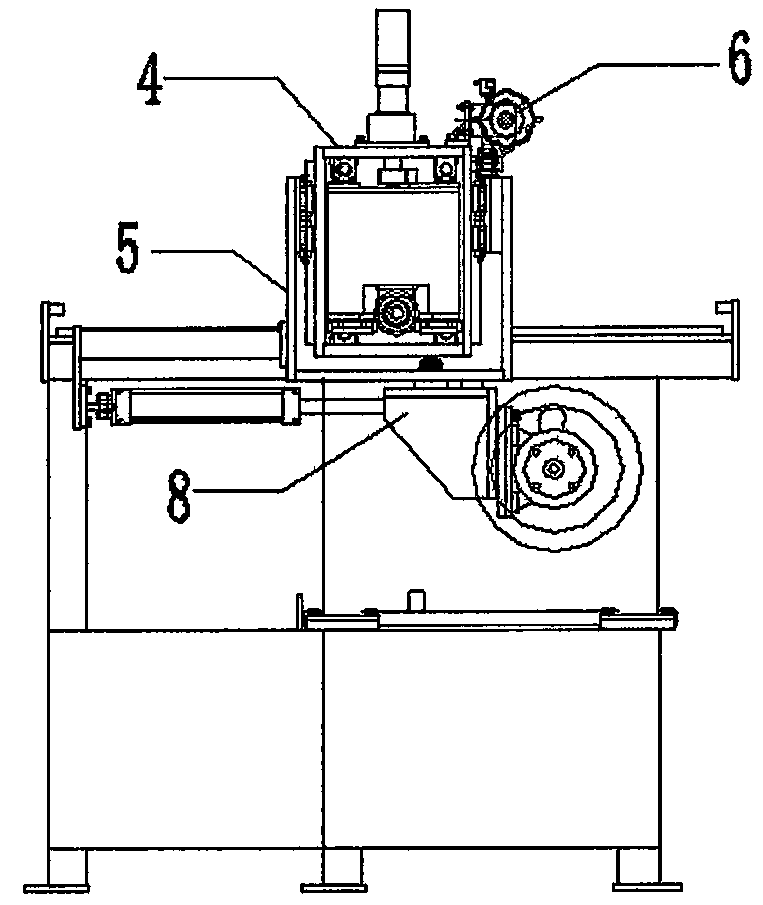

图1是本实用新型的正面结构示意图。

图2是本实用新型的侧面结构示意图。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1和图2所示，本实用新型一种全自动多功能石材切割机，由主机架1、移动横梁2、直线导轨3、横移平台4、升降架5、升降电机6、切割电机7、气动转向装置8、操作箱9、电器柜10、纵向移动伺服电机11、横向移动伺服电机12和锯片13构成；所述移动横梁2设于主机架1上，所述直线导轨3设于主机架1上，所述横移平台4设于移动横梁2上，所述升降架5设于移动横梁2上，所述升降架5上设有升降电机6，所述升降架5的底部设置有切割电机7和锯片13，所述升降架5的侧面设置有气动转向装置8，所述操作箱9设于主机架1的侧面，所述电器柜10连接在操作箱9下侧，所述移动横梁2上设有纵向移动伺服电机11，所述横移平台4上设有横向移动伺服电机12。所述锯片13上设有控制阀。所述控制阀是气动控制阀。所述横移平台4可在横向移动伺服电机12的带动下沿移动横梁2横向移动。所述升降架5可在升降电机6的带动下沿竖直方向上下移动。所述移动横梁2可在纵向移动伺服电机11的带动下沿直线导轨3纵向移动。所述锯片13可在气动控制阀的控制下纵向、横向和45°方向旋转。

具体地，本设备通过移动横梁2的纵向移动和横移平台4的横向移动，实现锯片13全方位的覆盖整块石材。所述锯片13可横向、纵向和45°方向旋转，可以实现石材的纵横向和倒角切割。该石材切割机集多种最实用功能于一体，避免了一块材料在不同设备上来回转换加工，降低了劳动强度，所述控制系统均采用伺服电机驱动，精度高、操作简单。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
