一种装配式木结构X形梁柱耗能节点的制作方法

本实用新型属于土木工程领域，涉及一种木结构节点，具体涉及一种装配式木结构耗能节点。

背景技术：

当今社会，资源能源的消耗日益增大，传统结构材料的生产所带来的环境污染、能源和资源消耗，都不同程度的制约了我国国民经济的可持续发展。因此，推广和应用新型节能、生态环保、高效能、低成本结构材料势在必行，木结构作为绿色建筑结构形式有巨大的先天性优势。

建造一栋木结构建筑，节点部分是至关重要的一环。随着现代社会的发展，木结构节点也出现了各种各样的形式，如榫卯连接、齿板连接、销钉连接、植筋连接、螺栓钢填板连接等。

通过大量的工程实例我们发现，木结构破坏大多数是发生在节点处，并且破坏的主要原因是节点的承载力不足、刚度和延性不足等。现在的胶合木梁柱连接通常采用螺栓钢填板。但是这种连接方式在承受比较大的弯矩的时候，需要较多螺栓，如果不增加螺栓那么就需要加大螺栓直径，而木材局部可能因此应力集中破坏，最终可能因节点的提前破坏导致整体结构的垮塌。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，提供的一种装配式木结构X形梁柱耗能节点，该节点具有较高的节点刚度、抗弯能力、延性性能和耗能能力，既能保证静载下承载力要求，也能实现小震下结构稳定，还能实现大震下结构出现大变形并控制结构损伤，实现高延性、高承载力的理想效果。同时该新型满足快速工业化的需求，可以在工厂预加工，在施工现场直接吊装拼接，为木结构建筑的推广埋下了伏笔。

本实用新型采用的技术方案为：一种装配式木结构X形梁柱耗能节点，包括木梁、木柱、钢填板、X形耗能器、高强螺栓和销钉，所述木梁与木柱之间通过钢填板、X形耗能器连接；

所述木梁和木柱的端部预留开设槽道，槽道内通过销钉紧固有钢填板，木梁和木柱上的钢填板之间设置有一对X形耗能器，一对X形耗能器为两个，分别设在钢填板两侧并通过高强螺栓紧固。

作为优选，所述木梁和木柱的截面形状为长方形。

作为优选，所述木梁和木柱材质为原木、锯材、胶合木、单板层积材、平行木片胶合木、层叠木片胶合木、其他工程木材中的一种。

作为优选，所述X形耗能器的材料为低屈服点的钢材或耗能钢材。

作为优选，所述X形耗能器钢板的厚度为8-12mm。

作为优选，所述X形耗能器长度为300-400mm。

作为优选，所述高强螺栓的直径大于或等于12mm。

作为优选，所述钢填板厚度与X形耗能器钢板的厚度相同。

本实用新型木柱、木梁在钢填板下采用打入销钉来增强抗剪能力。X形耗能器在节点中是前后两个，作为节点的关键部分，能同时满足静载、动载需求。X形耗能器具体尺寸通过有限元模拟以及试验确定。本实用新型既能保证静载下承载力要求，也能实现小震下结构稳定，还能实现大震下结构出现大变形并控制结构损伤，实现高延性、高承载力的理想效果。

有益效果：本实用新型通过装配式木结构X形梁柱耗能节点，满足静载的同时，保证小震下结构的稳定，大震的时候X形耗能器通过上开下闭或者上闭下开来达到耗能目的，保证结构稳定。

附图说明

图1为本实用新型一种装配式木结构X形梁柱耗能节点结构分解示意图；

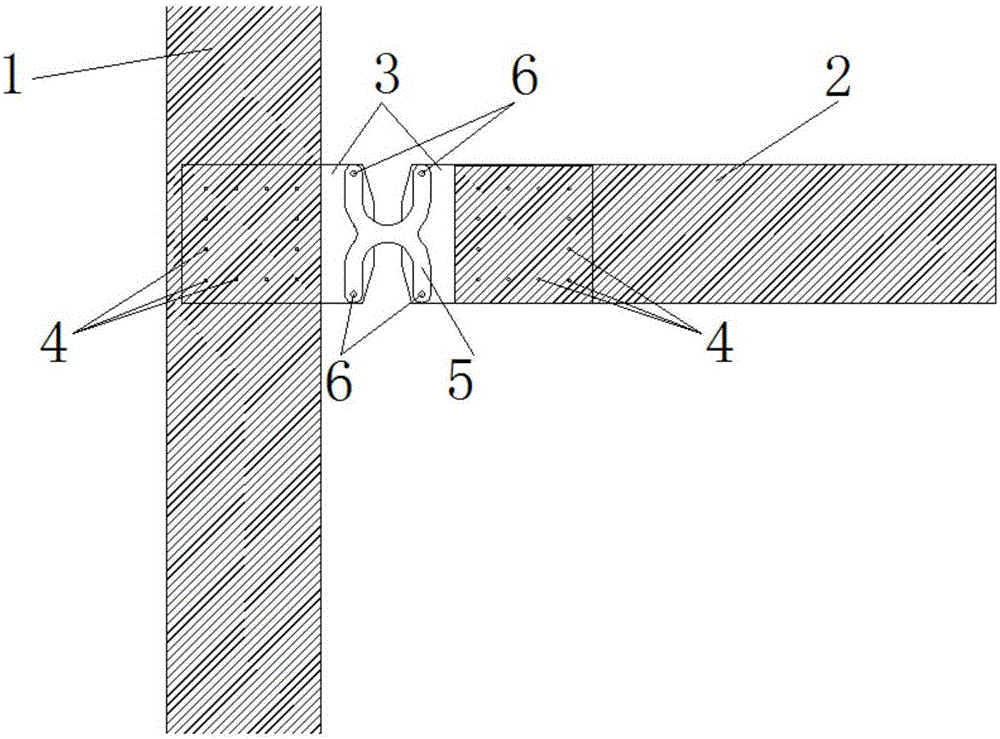

图2为本实用新型一种装配式木结构X形梁柱耗能节点正立面示意图；

图3为本实用新型一种装配式木结构X形梁柱耗能节点X形耗能器示意图；

图4为图3的俯视图。

具体实施方式

下面结合附图和具体实施方式对本实用新型做进一步说明。

如图1-4所示：一种装配式木结构X形梁柱耗能节点，包括木梁2、木柱1、钢填板3、X形耗能器5、高强螺栓6和销钉4，所述木梁2与木柱1之间通过钢填板3、X形耗能器5连接；

所述木梁2和木柱1的端部预留开设槽道，槽道内通过销钉4紧固有钢填板3，木梁2和木柱1上的钢填板3之间设置有一对X形耗能器5，一对X形耗能器5为两个，分别设在钢填板3两侧并通过高强螺栓6紧固。

所述木梁2和木柱1的截面形状为长方形。所述木梁2和木柱1材质为原木、锯材、胶合木、单板层积材、平行木片胶合木、层叠木片胶合木、其他工程木材中的一种。所述X形耗能器5的材料为低屈服点的钢材或耗能钢材。所述X形耗能器5钢板的厚度为8-12mm。所述X形耗能器5长度为300-400mm。所述高强螺栓6的直径大于或等于12mm。所述钢填板3厚度与X形耗能器5钢板的厚度相同。所述的X形耗能器5可在工厂预制完成，并根据高强螺栓6直径进行开孔，所述高强螺栓6为标准件。

以上结合附图对本实用新型的实施方式做出详细说明，但本实用新型不局限于所描述的实施方式。对本领域的普通技术人员而言，在本实用新型的原理和技术思想的范围内，对这些实施方式进行多种变化、修改、替换和变形仍落入本实用新型的保护范围内。
