一种榫式柱连接结构的制作方法

本实用新型涉及建筑工程技术领域，具体是一种榫式柱连接结构。

背景技术：

住宅工业化，强调以大规模工业化生产方式制造住宅，以提高生产效率和整体质量，已成为目前国际住宅建筑行业发展的主流。预制混凝土结构具有标准化设计、预制化生产、装配化施工的优点，预制装配式混凝土技术通过工厂预制、现场装配，可以缩短工期、降低成本、保证建筑物质量、节约能源与资源、减少建筑垃圾对于环境的不良影响，发展预制装配式结构体系是住宅工业化的必由之路。连接节点是整个预制装配式混凝土结构的关键，对整个结构体系有着至关重要的意义。目前国内的全预制装配式柱-柱连接节点以灌浆套筒及插筋灌浆技术为主，都属于湿式连接，工序复杂，降低了预制混凝土结构的施工效率，同时湿式连接不易对混凝土柱进行检修和重复利用。

技术实现要素：

鉴于上述诸多不足之处，本实用新型的目的在于提供一种连接牢固、拆装快捷、检修方便的一种榫式柱连接结构。

为了达到上述目的，本实用新型采取了以下技术方案：

一种榫式柱连接结构，用于连接预制混凝土柱，其特征在于，包括第一预制混凝土柱和第二预制混凝土柱，所述第一预制混凝土柱和第二预制混凝土柱内均埋设有用于组成钢筋笼的多个预制柱纵筋和预制柱箍筋，所述第一预制混凝土柱和第二预制混凝土柱的一端面分别锚定有法兰板，所述法兰板中心设有榫头孔、四周设有螺栓孔且焊接于所述预制柱纵筋一端，所述第一预制混凝土柱上有法兰板的一端设有贯穿所述方孔向外延伸的榫头，所述榫头内埋设有用于组成钢筋笼的多个榫头纵筋和榫头箍筋，所述第二预制混凝土柱上有法兰板的一端设有与所述榫头相匹配的凹槽，所述凹槽外四周埋设有用于组成钢筋笼的多个凹槽纵筋和凹槽箍筋，还包括有螺栓、用于穿过两块法兰板的螺栓孔将第一预制混凝土柱和第二预制混凝土柱连为一体。

作为优选，所述榫头和凹槽均为横截面为正方形的长方体。

具体地，所述预制柱纵筋与法兰板采用对接焊缝或角焊缝焊接。

作为进一步地改进，所述法兰板上连接预制柱纵筋的一侧端面上焊接有多个锚固拉钩。

作为优选，所述螺栓孔数量为12个，均匀分布在所述法兰板四周。

优选地，所述螺栓的强度等级为12.9级。

本实用新型的有益效果在于：

本实用新型结构的一种用于连接预制混凝土柱的榫式柱连接结构，拆装便捷、快速，连接稳固，外形美观，混凝土、法兰板和螺栓共同承载受力，主要承受剪力和弯矩的螺栓通过变形吸收外力而保护预制混凝土柱免遭损坏，同时将螺栓设置于预制混凝土柱截面外，便于检修和更换，从而实现了预制混凝土柱的重复和长期使用，降低了成本、缩短了工期、节约了资源以及减少了建筑垃圾。

附图说明

图1为本实用新型实施例的立体示意图；

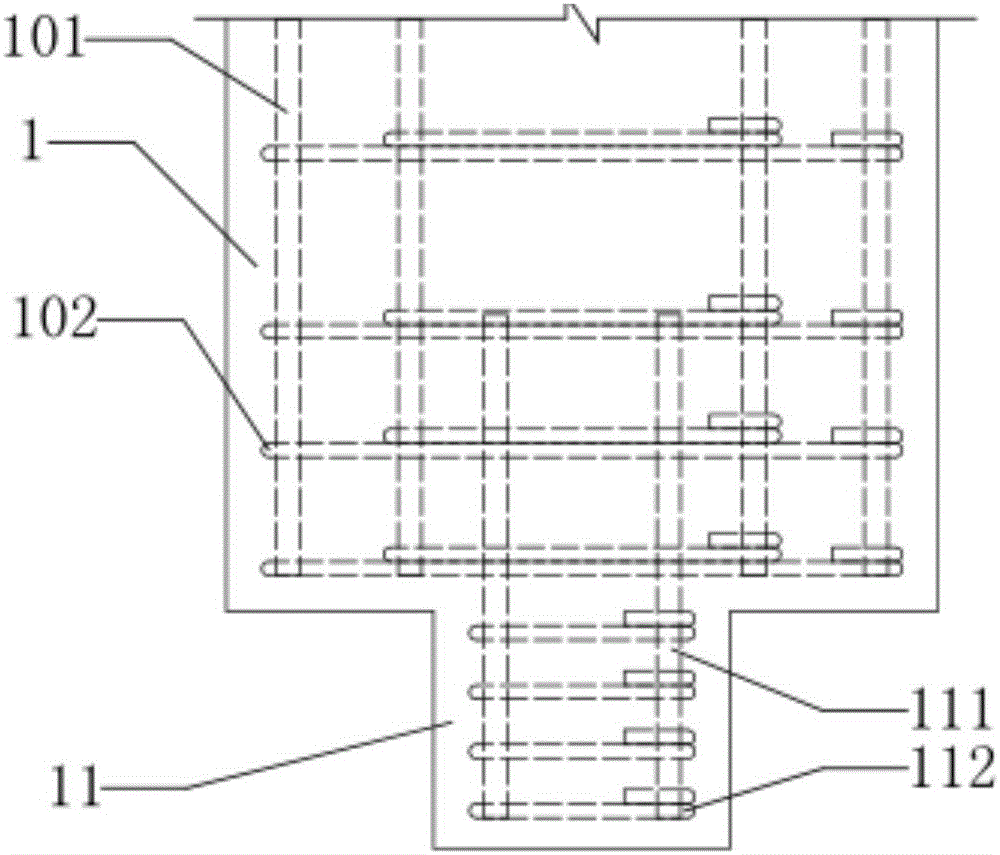

图2为本实用新型实施例的第一预制混凝土柱主视图；

图3为本实用新型实施例的第一预制混凝土柱俯视图；

图4为本实用新型实施例的第二预制混凝土柱主视图；

图5为本实用新型实施例的第二预制混凝土柱俯视图；

图6为本实用新型实施例的第一、二预制混凝土柱连接示意图；

图7为图6的A-A剖视图。

附图标记：1第一预制混凝土柱、2第二预制混凝土柱、3法兰板、4螺栓、5锚固拉钩、11榫头、21凹槽、31榫头孔、32螺栓孔、101预制柱纵筋、102预制柱箍筋、111榫头纵筋、112榫头箍筋、211凹槽纵筋、212凹槽箍筋。

具体实施方式

以下结合附图对本实用新型作进一步说明：

如图1-7所示，一种榫式柱连接结构，用于连接预制混凝土柱，包括第一预制混凝土柱1和第二预制混凝土柱2，第一预制混凝土柱1和第二预制混凝土柱2内均埋设有用于组成钢筋笼的多个预制柱纵筋101和预制柱箍筋102，第一预制混凝土柱1和第二预制混凝土柱2的一端面分别锚定有法兰板3，法兰板3中心设有榫头孔31、四周设有螺栓孔32且焊接于预制柱纵筋11一端，第一预制混凝土柱1上有法兰板3的一端设有贯穿榫头孔31向外延伸的榫头11，榫头11内埋设有用于组成钢筋笼的多个榫头纵筋111和榫头箍筋112，第二预制混凝土柱2上有法兰板3的一端设有与榫头11相匹配的凹槽21，凹槽21外四周埋设有用于组成钢筋笼的多个凹槽纵筋211和凹槽箍筋212，还包括有螺栓4、用于穿过两块法兰板3的螺栓孔32将第一预制混凝土柱1和第二预制混凝土柱2连为一体。

如图7所示，作为优选，榫头11和凹槽21均为横截面为正方形的长方体，这样一方面使得榫头11和凹槽21的配合更加紧密稳定而不会发生偏移，另一方面提高了通用性而便于安装。

作为优选，预制柱纵筋101与法兰板3采用对接焊缝焊接，即先在预制柱纵筋101的尾端切出合适的坡口，再进行焊接，这样法兰板3与预制柱纵筋101连接更牢固，当也可以采用角焊缝进行圆周焊接。

为了进一步使法兰板3与预制混凝土柱连接更加稳定牢固，如图1、6所示，在法兰板3上连接预制柱纵筋101的一侧端面上焊接有多个锚固拉钩5，形成预埋件。

优选地，如图7所示，螺栓孔32数量为12个，均匀分布在法兰板3四周，这样使用螺栓4将第一预制混凝土柱1和第二预制混凝土柱2紧固为一体后，节点处的两块法兰板3承载受力均匀，降低了偏载变形导致的故障率。

为了提高节点处的承载强度，螺栓4的强度等级优选为12.9级。

作为优选实施例，如图1所示，第一预制混凝土柱1为上预制柱，法兰板3及榫头11设在上预制柱的下端，第二预制混凝土柱2为下预制柱，法兰板3及凹槽21设在下预制柱上端，上、下预制柱及其与法兰板3的连接均在工厂预制完成，制作时，在榫头11四角密集地配置榫头纵筋111和榫头箍筋112以保证浇筑后榫头的强度，榫头纵筋112伸入上预制柱的锚固长度需满足基本锚固长度的要求，同样地在凹槽21外四周密集地配置凹槽纵筋211和凹槽箍筋212保证浇筑后凹槽21的强度，凹槽纵筋211伸入下预制柱的锚固长度需满足基本锚固长度的要求；现场装配时，通过吊装对准，使上预制柱的榫头11与下预制柱的凹槽21配合，最后使用12.9级的高强螺栓和螺母将上、下预制柱紧固成为整体。

本实用新型结构是一种用于连接预制混凝土柱的榫式柱连接结构，拆装便捷、快速，连接稳固，外形美观，混凝土、法兰板和螺栓共同承载受力，主要承受剪力和弯矩的螺栓通过变形吸收外力而保护预制混凝土柱免遭损坏，同时将螺栓设置于预制混凝土柱截面外，便于检修和更换，从而实现了预制混凝土柱的重复和长期使用，降低了成本、缩短了工期、节约了资源以及减少了建筑垃圾。

上述具体实施方式只是示例性的，是为了更好使本领域的技术人员能够理解和实施本实用新型，不能理解为是对本实用新型保护范围的限制。只要是基于本实用新型所揭示的精神所作的任何等同改变或修饰，均落入本实用新型的保护范围。
