一种可调节临边构件下侧施工辅助工具的制作方法

本实用新型涉及建筑设备领域，具体地说是一种可调节临边构件下侧施工辅助工具。

背景技术：

随着建筑工程快速发展，高层建筑、路桥工程建设速度越来越快，对悬挑构件的下表面施工质量要求也越来越高，怎样保证下部施工质量及操作人员的施工安全，备受施工企业关注，在建筑物临边结构下侧施工，多数搭设架体，安全性和操作性均不高，灵活性太差，效率较低，尤其是遇到临边构件下侧小范围施工、维修，低效率、低安全性愈加明显。

技术实现要素：

本实用新型的目的是克服现有施工方法中存在的不足，提供一种可调节临边构件下侧施工辅助工具，作为临边构件下侧施工辅助工具，悬挂于临边构件外表面，施工方便快捷，达到加快施工速度、提高工效、保证安全的目的。

本实用新型所采取的技术方案是：

一种可调节临边构件下侧施工辅助工具，

包括由上部的鱼钩式弯头和下部的载人筐相连接组成；

其中，鱼钩弯头由Φ16圆钢弯曲而成，在鱼钩弯头的开口处焊制有万向轮，万向轮设置在鱼钩弯头的内侧且相对设置，在鱼钩弯头的尾部焊制有带孔角钢；

载人筐两侧为主筋由Φ16圆钢弯曲而成，周圈为竖向间距为300mm的Φ12防护钢筋，底部为数根Φ14圆钢水平向焊接而成，用于放置载人托板，上部也焊制有带孔角钢。

进一步的，在鱼钩弯头的尾部焊制有带孔角钢；载人筐的上部也焊制有带孔角钢；上下对应的两块带孔角钢通过螺栓相连接。

进一步的，载人筐底部的水平向Φ14圆钢之间平行设置，各个圆钢之间间距300mm。

本实用新型的有益效果：

本可调节临边构件下侧施工辅助工具制作及使用方法，工具所需的各配件在市场采购或现场就地取材容易，加工简单，操作方便。而且，本实用新型具有设计合理、结构简单、易于加工，施工方便、快速、可靠，易拆卸等特点。

附图说明

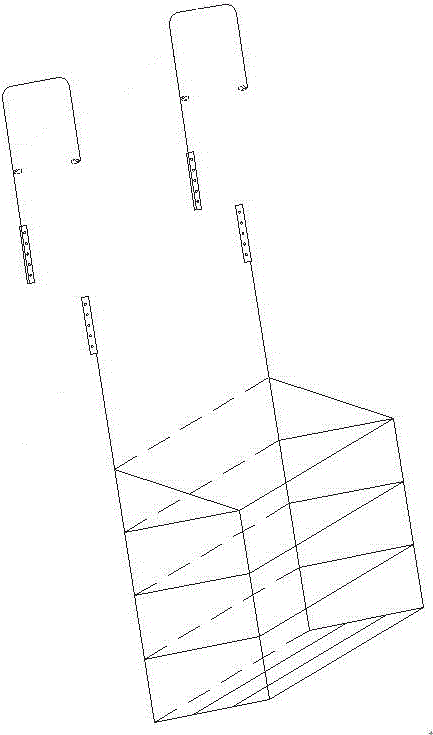

图1为本实用新型的整体结构示意图，

图2为本实用新型的组合示意图；

图3为本实用新型的使用示意图。

具体实施方式

下面结合附图对本实用新型作以下详细说明。

如图所示，本实用新型其结构整体由上部鱼钩弯头2和下部载人筐通过螺栓连接组成。

鱼钩弯头2由Φ16圆钢弯曲而成，内侧焊制D20万向轮1，尾部焊制40mm*40mm*3mm带孔角钢3；载人筐两侧为主筋由Φ16圆钢4弯曲而成，周圈为竖向间距为300mm的Φ12防护钢筋5，底部为Φ14圆钢6水平向焊接，用于放置载人托板，上部也焊制40mm*40mm*3mm带孔角钢3；中部连接方式为上下两块带孔角钢3用螺栓连接。在临边构件下侧施工时，根据临边构件上部宽度选择合适内径尺寸的鱼钩弯头2，将鱼钩弯头2与载人筐螺栓连接，可根据施工需要调节螺栓紧固位置，保证外挂长度，螺栓紧固完成后，操作人员将组合好的工具鱼钩弯头2挂置在外侧构件上，操作人员沿工具水平向钢筋骨架下入载人筐中。可触及施工范围内施工完成后，操作人员爬出载人筐，将工具移动到下一施工区域继续施工。区段施工完成后，将工具移至内部工作面，为便于搬运，可就地拆除螺栓，而后进行搬运。

除说明书所述的技术特征外，均为本专业人员的已知技术。
