主塔爬模的爬升机构的制作方法

本实用新型涉及一种建筑领域，尤其涉及一种主塔爬模的爬升机构。

背景技术：
：

在高层建筑施工中，外脚手架搭设一般需从地面或裙房楼面搭设到顶，或采用挑架，消耗材料多，投资大，占用垂直运输设备工时较多，而且随着塔式建筑越来越多，如高楼、桥墩等的建筑高度在逐渐增加，近年来有一些可爬升式的外脚手架相继问世，如吊蓝式脚手架，互爬升式脚手架，组合式脚手架等，这些脚手架具有的优点是可随施工需要爬升或下降，节约人力，物力和时间，减少了成本，存在的不足是：1.安全性不强，这些脚手架在同墙体固紧时是安全的，但当解除约束进入爬升状态时，仅靠提升机构（如电动葫芦、塔吊等）提供向上提升力，如遇意外（动力失效、钢丝绳断裂）支架就会坠落； 2.附墙条件要求较高，预埋点垂直距离要求较近；对不同层高的建筑适应能力较差，有些装置只能用于剪力墙结构的建筑；3.有些爬升架提供了竖向导向装置，这些装置一般不起承载作用，不易克服爬架产生的偏心力矩，特别是在转角、阳台、挑沿等建筑结构的外爬架，偏心力矩大。

技术实现要素：
：

本实用新型的目的是提供一种主塔爬模的爬升机构。

上述的目的通过以下的技术方案实现：

一种主塔爬模的爬升机构，其组成包括：爬升轨道和爬升装置，所述的爬升轨道上每隔一定距离具有销轴插固孔，所述的爬升装置包括：上爬升体、下固定体和中连接体，所述的上爬升体具有承重架支撑板，所述的承重架支撑板的前部两侧焊连接侧支撑板，所述的侧支撑板上分别连接前爬升轮支撑轴和后爬升轮支撑轴，所述的前爬升轮支撑轴上分别连接两个前爬升脚轮，所述的后爬升轮支撑轴上分别连接两个后爬升脚轮，所述的前爬升轮和所述的后爬升轮分别夹持在轨道的前后面上，在所述的上爬升体的承重架支撑板上面安装有销轴座和油缸，所述的销轴座中具有销轴，所述的销轴连接油缸，所述的承重架支撑板下面连接液压自锁油缸，在所述的下固定体的承重架支撑板下面安装有销轴座和油缸，所述的销轴座中具有销轴，所述的销轴连接油缸，所述的承重架支撑板上面连接液压自锁油缸。

所述的主塔爬模的爬升机构，所述的爬升轨道连接于或墩体，所述的上爬升体和所述的下固定体结构形式相同，安装方式相反；所述的中连接体为一个液压自锁油缸。

本实用新型的有益效果：

1.本实用新型的爬升机构，提供了一种安全性强，通用性强，操作性好，并可附爬模装置，能适应不同建筑外型的施工需要，提升方便可靠的导轨式自爬升脚手架。

本实用新型的爬升机构，结构简单、安装和操作方便、便于检查和维修保养、安全可靠。

本实用新型的爬升机构，通过上爬升体、下固定体和中连接体上的三个油缸的分时动作，解决了主塔爬模的爬升、固定等操作步骤。

附图说明：

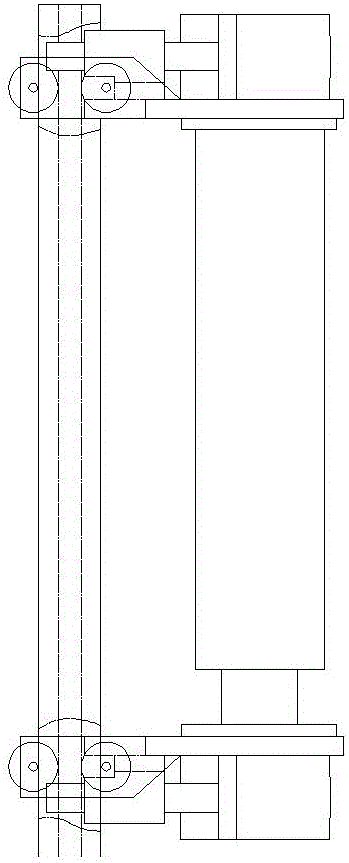

附图1是本实用新型的结构示意图（俯视）。

附图2是本实用新型的结构示意图（侧视）。

图中：1 —承重架支撑板；2 —销轴座；3 —销轴；4 —前爬升脚轮；5 —前爬升轮支撑轴；6 —侧支撑板；7 —爬升轨道；8 —后爬升轮支撑轴；9 —后爬升轮支撑轴；10 —固定油缸；11 —液压自锁油缸。

具体实施方式：

实施例1：

一种主塔爬模的爬升机构，其组成包括：爬升轨道和爬升装置，所述的爬升轨道7上每隔一定距离具有销轴插固孔，所述的爬升装置包括：上爬升体、下固定体和中连接体，所述的上爬升体具有承重架支撑板1，所述的承重架支撑板的前部两侧焊连接侧支撑板6，所述的侧支撑板上分别连接前爬升轮支撑轴5和后爬升轮支撑轴8，所述的前爬升轮支撑轴上分别连接两个前爬升脚轮4，所述的后爬升轮支撑轴上分别连接两个后爬升脚轮9，所述的前爬升轮和所述的后爬升轮分别夹持在轨道的前后面上，在所述的上爬升体的承重架支撑板上面安装有销轴座2和油缸10，所述的销轴座中具有销轴3，所述的销轴连接油缸，所述的承重架支撑板下面连接液压自锁油缸11，在所述的下固定体的承重架支撑板下面安装有销轴座和油缸，所述的销轴座中具有销轴，所述的销轴连接油缸，所述的承重架支撑板上面连接液压自锁油缸。

实施例2：

根据实施例1所述的主塔爬模的爬升机构，所述的爬升轨道连接于或墩体，所述的上爬升体和所述的下固定体结构形式相同，安装方式相反；所述的中连接体为一个液压自锁油缸。

实施例3：

根据实施例2所述的主塔爬模的爬升机构，所述的工作过程为：当塔式建筑的楼层或桥墩等建筑一定高度后，即在其外墙体上安装主塔爬模及爬升机构，爬模的下端面与爬升机构的上爬升体连接，上爬升体又通过液压自锁油缸与下固定体连接，上爬升体与下固定体又同时连接在爬升轨道上，当爬模需要上升时，控制箱控制上爬升体上的油缸工作使销轴脱离爬升轨道，同时控制箱控制液压自锁油缸拉长，当上爬升体上升到下一个销轴插固孔时，控制箱又控制油缸工作使销轴插入爬升轨道中，同时控制箱控制下固定体上的油缸工作使销轴脱离爬升轨道，然后控制箱控制液压自锁油缸缩短，使下固定体在液压自锁油缸的带动下上升，当下固定体上升到下一个销轴插固孔时，控制箱又控制油缸工作使销轴插入爬升轨道中，一个工作过程完成；周而复始，完成爬升工作。
