一种可调节宽度的晾衣架的制作方法

本发明涉及生活用品，具体涉及一种可调节宽度的晾衣架。

背景技术：

晾衣架在生活中较为常见，它给人们的生活带来很多的便利，通常用来晾衣服或者将重要衣服悬挂起来，放于橱衣柜中，防止衣服积压导致衣服褶皱，目前，市场上现有的晾衣架通常为塑料材质，做成一体化的晾衣架，但这种晾衣架因为成型导致其应用范围较窄，比较窄的晾衣架在悬挂较宽的衣服时，容易破坏衣服的肩部，尤其是刚洗完的衣服，重量较大，此外现有的晾衣架通常为单个，浪费制作成本，近些年，市场也逐渐出现一些新的晾衣架，采用几根管子做成可折叠的架子，但这种架子需要将衣服折叠放在各个管子上，晾干速度较慢，因此，设计一种结构简单、制作成本低以及可调节宽窄的晾衣架具有重要的应用意义。

技术实现要素：

本发明的目的是为了克服现有晾衣架的不足，尽最大可能解决人们在日常生活中使用晾衣架时造成的不便问题，从而提供一种结构简单、制作成本低以及可调节宽窄的晾衣架。

为达到上述目的，本发明所采用的技术方案如下：一种可调节宽度的晾衣架，包括挂钩、第一挂衣架以及连接所述挂钩与所述第一挂衣架的转轴，所述第一挂衣架由挂体和套筒组成，所述挂体对称设置在所述套筒的左右两侧，所述第一挂衣架的前后两端对称设置有第二挂衣架，所述第一挂衣架与所述第二挂衣架之间设置有固定板，所述转轴贯穿所述第一挂衣架的套筒与所述挂钩连接，呈一体结构，所述转轴下端设置有挡片。

如上所述的可调节宽度的晾衣架，其中，所述挂体由第一挂体、第二挂体、第三挂体组成，相邻两个挂体的连接处设置有铰链。

如上所述的可调节宽度的晾衣架，其中，所述铰链为弹簧铰链。

如上所述的可调节宽度的晾衣架，其中，所述第二挂体与所述第三挂体相对于所述第一挂体向下运动。

如上所述的可调节宽度的晾衣架，其中，所述挂体为伸缩杆结构，包含有内管、外管以及插装于外管侧壁上的手拧螺栓。

如上所述的可调节宽度的晾衣架，其中，所述内管与所述套筒固定连接；或者，

所述外管与所述套筒固定连接，所述手拧螺栓的方向向下。

如上所述的可调节宽度的晾衣架，其中，所述内管上还设置有若干圈刻度线，相邻两圈所述刻度线之间的间距相同。

如上所述的可调节宽度的晾衣架，其中，所述外管的外壁上设置有一层记忆橡胶。

如上所述的可调节宽度的晾衣架，其中，所述挂体的端部为圆弧结构。

如上所述的可调节宽度的晾衣架，其中，所述挡片4为圆柱体结构，所述挡片4的圆面面积不大于所述套筒22的外尺寸横截面积，所述挡片4的圆面面积大于所述套筒22内孔的横截面积。

与现有技术相比，本发明的有益效果是本发明中设置的挂体为可调节装置，能够增加晾衣架的宽度，可针对不同宽窄的衣服进行使用，增加了使用的应用范围，此外，本发明设置的有三个挂衣架，相比现有技术，省去了两个挂钩的制作成本；总的来讲，本发明具有结构简单、制作成本低以及可调节宽窄的优点。

附图说明

在此描述的附图仅用于解释目的，而不意图以任何方式来限制本发明公开的范围，另外，图中的各部件的形状和比例尺寸等仅为示意性的，用于帮助对发明的理解，并不是具体限定本发明各部件的形状和比例尺寸，本领域的技术人员在本发明的教导下，可以根据具体情况选择各种可能的形状和比例尺寸来实施本发明。

图1是本发明的一种可调节宽度的晾衣架的主视图。

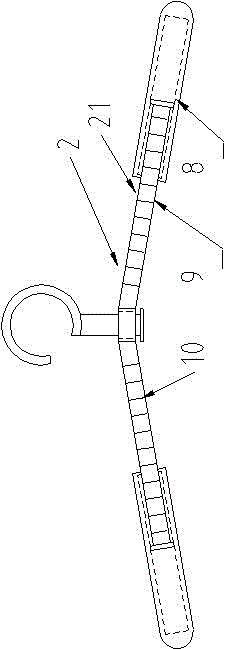

图2是本发明的另一实施例的主视图。

图3是本发明的一种可调节宽度的晾衣架的俯视图。

图4是本发明的一种可调节宽度的晾衣架的左视图。

图中：1、挂钩 2、第一挂衣架 21、挂体 211、第一挂体 212、第二挂体 213、第三挂体 214、铰链 22、套筒 3、转轴 4、挡片 5、第二挂衣架 6、固定板 7、内管 8、外管 9、手拧螺栓 10、刻度线。

具体实施方式

为了更好的理解本发明，下面结合具体实施例作进一步的说明。

下面结合附图对本发明的具体实施方式作进一步的说明。

如图1、图2、图3、图4所示，一种可调节宽度的晾衣架，包括挂钩1、第一挂衣架2以及连接所述挂钩1与所述第一挂衣架2的转轴3，所述第一挂衣架2由挂体21和套筒22组成，所述挂体21对称设置在所述套筒22的左右两侧，所述第一挂衣架2的前后两端对称设置有第二挂衣架5，所述第一挂衣架2与所述第二挂衣架5之间设置有固定板6，所述转轴3贯穿所述第一挂衣架2的套筒22与所述挂钩1连接，呈一体结构，所述转轴3下端设置有挡片4，连接好上述装置后，本发明即可开始使用，将所需要待晾干的衣服挂在挂体21上，或者将所需悬挂起来放置在橱衣柜中的衣服悬挂起来，根据衣服的大小，调整挂体21的长短，从而达到合适的悬挂宽度，即达到了本发明的目的。

从上述技术方案可以看出，本发明实施例提供的可调节宽度的晾衣架，可以针对不同宽窄的衣服进行悬挂，本发明结构简单，制作成本较低。

进一步地，在本发明实施例中提供的可调节宽度的晾衣架，所述挂体21由第一挂体211、第二挂体212、第三挂体213组成，相邻两个挂体21的连接处设置有铰链214，所述第二挂体212与所述第三挂体213相对于所述第一挂体211向下运动，以此达到调节整个挂体21的宽窄。

进一步地，在本发明实施例中提供的可调节宽度的晾衣架，所述铰链214为弹簧铰链，可向下转动180°。

进一步地，在本发明实施例中提供的可调节宽度的晾衣架，所述挂体21为伸缩杆结构，包含有内管7、外管8以及插装于外管8侧壁上的手拧螺栓9，此为本发明挂体21的另一实施方式通过调节伸缩杆的长度，达到缩短或伸长挂体21的长度，调整好所需长度后，扭动手拧螺栓9达到紧固要求。

进一步地，在本发明实施例中提供的可调节宽度的晾衣架，所述内管7与所述套筒22固定连接；或者，

所述外管8与所述套筒22固定连接，所述手拧螺栓9的方向向下。

进一步地，在本发明实施例中提供的可调节宽度的晾衣架，所述内管7上还设置有若干圈刻度线10，相邻两圈所述刻度线10之间的间距相同，设置刻度线10的目的是为了在使用伸缩杆时候，可以较容易的计量两边挂体21的总长度，达到两边挂体21长短一致。

进一步地，在本发明实施例中提供的可调节宽度的晾衣架，所述外管8的外壁上设置有一层记忆橡胶，增加挂体21与所悬挂衣服的摩擦力，防止衣服脱落。

进一步地，在本发明实施例中提供的可调节宽度的晾衣架，所述挂体21的端部为圆弧结构，防止在悬挂衣服时候，挂体21端部对衣服造成划伤。

进一步地，在本发明实施例中提供的可调节宽度的晾衣架，所述挡片4为圆柱体结构，所述挡片4的圆面面积不大于所述套筒22的外尺寸横截面积，所述挡片4的圆面面积大于所述套筒22内孔的横截面积。

总之，本发明具有结构简单、制作成本低以及可调节宽窄的优点。

以上所述仅为本发明的优选实施例而已，只为说明本发明的方案及效果，不能被认为用于限定本发明的实施范围，应当指出的是，对于本技术领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变化与改进，均应仍归属于本发明的专利涵盖范围之内。
