新型高层建筑外墙清洁设备的制作方法

本实用新型涉及外墙清洁设备，具体涉及一种新型高层建筑外墙清洁设备。

背景技术：

随着人类社会不断发展进步，城市人口也在不断增加，城市规模将不断扩大，对城市建筑的要求将会更加规范、更加完美。千姿百态的各类建筑，尤其是高层建筑，外墙都要求用各种建筑材料进行装饰，如建造各种幕墙，粘贴各种墙砖、瓷砖，喷上涂料、油漆等等。由于自然界的风吹雨打、日光照射、尘埃污染，以及一些人为或偶然因素的影响，一段时间过后，建筑物表面都将受到不同程度的污染或损坏，变得污浊灰暗、破旧不堪。在环境较差的地区，污染或损坏的周期将更短，程度将更加严重。建筑表面的装饰就像人身上穿着的外衣，要保持清洁卫生，就必须经常清洗、整理。发达国家和地区，对保持建筑表面的清洁卫生非常重视，并且都会以“法律”的形式明确规定。近年来，我国各级政府的环保意识已经发生很大变化，国内一些大、中城市，特别是旅游、开放城市以及旅游景点、景区，为保持建筑表面的清洁，都制定出台了相应的法律和法规。

在公告号CN201182571Y，公告日期为2009年1月21日的实用新型专利中公开了一种高层建筑物的外墙清洁设备，包括行走装置和清洗装置，行走装置包括4个箱体，每个箱体上均设有行走油缸和小型空压泵，4个箱体排列呈矩形并分别通过行走油缸的活塞杆相互连接，4个箱体的底面均连接有吸盘，吸盘上连接有小型空压泵的进排气管，空压泵位于箱体内；清洗装置包括连接在两个位于同一侧的箱体上的清洁支撑架，清洁支撑架上连接有清洁装置；箱体内还设有控制装置，行走油缸、空压泵和清洁装置均由控制装置控制。这种高层建筑物的 外墙清洁设备能够在高层建筑物的外墙上攀爬，并进行吸尘、清洁作业。但这种高层建筑物的外墙清洁设备爬行速度较慢，导致其清洁效率随之下降；清洁所用的清水只能从就近楼层的自来水管处获取，当清洁设备攀爬到其他位置时，需要将清水输送管与其他楼层的自来水管连接，也会造成清洁效率降低；当高层建筑外墙出现凹凸不平的情况时，清洁设备可能因无法牢固贴在高层建筑外墙而出现掉落的情况，给路人带来安全威胁；无法传送实时清洁画面，不能判断清洁效果。

技术实现要素：

(一)解决的技术问题

针对现有技术所存在的上述缺点，本实用新型提供了一种新型高层建筑外墙清洁设备，能够有效克服现有技术所存在的清洁设备移动速度较慢、取水不便、清洁设备易从高处掉落、以及无法传送实时清洁画面等缺陷。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：

新型高层建筑外墙清洁设备，包括安装在高层建筑外墙的垂直导轨和水平导轨，所述垂直导轨和水平导轨内设有可伸缩清洁介质传输管道，所述水平导轨两端与垂直导轨连接处设有垂直移动台，所述水平导轨上设有水平移动台，所述水平移动台上设有防水保护室，所述防水保护室与清洁装置通过活动杆相连，所述防水保护室内设有清洁装置控制系统、清洁状况监控装置和清洁状况传输系统，所述新型高层建筑外墙清洁设备还包括地面远程控制系统。

优选地，所述地面远程控制系统包括设于控制室内用于控制移动台在导轨上移动的导轨平台控制系统、用于控制与所述清洁装置相连的活动杆的清洁装置远程控制系统、用于显示实时清洁画面的清洁状况显示系统、以及用于传输清洁介质的清洁介质传输控制系统。

优选地，所述垂直移动台和水平移动台内设有驱动电机。

优选地，所述防水保护室内设有可充电蓄电池。

优选地，所述清洁装置远程控制系统与清洁装置控制系统无线通信。

优选地，所述清洁状况显示系统与清洁状况传输系统无线通信。

(三)有益效果

与现有技术相比，本实用新型所提供的新型高层建筑外墙清洁设备能够借助安装在高层建筑外墙的导轨快速移动，并且也可以针对具体清洁点进行快速移动，及时到达想要进行清洁的位置，提高了清洁效率；导轨内的可伸缩清洁介质传输管道能够传输清洁介质，避免了传输清洁介质时的不便；清洁状况显示系统能够显示实时清洁画面，方便判断清洁效果；清洁装置远程控制系统能够对清洁装置进行力度和速度的控制，有效地提升了清洁的效果。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型结构示意图；

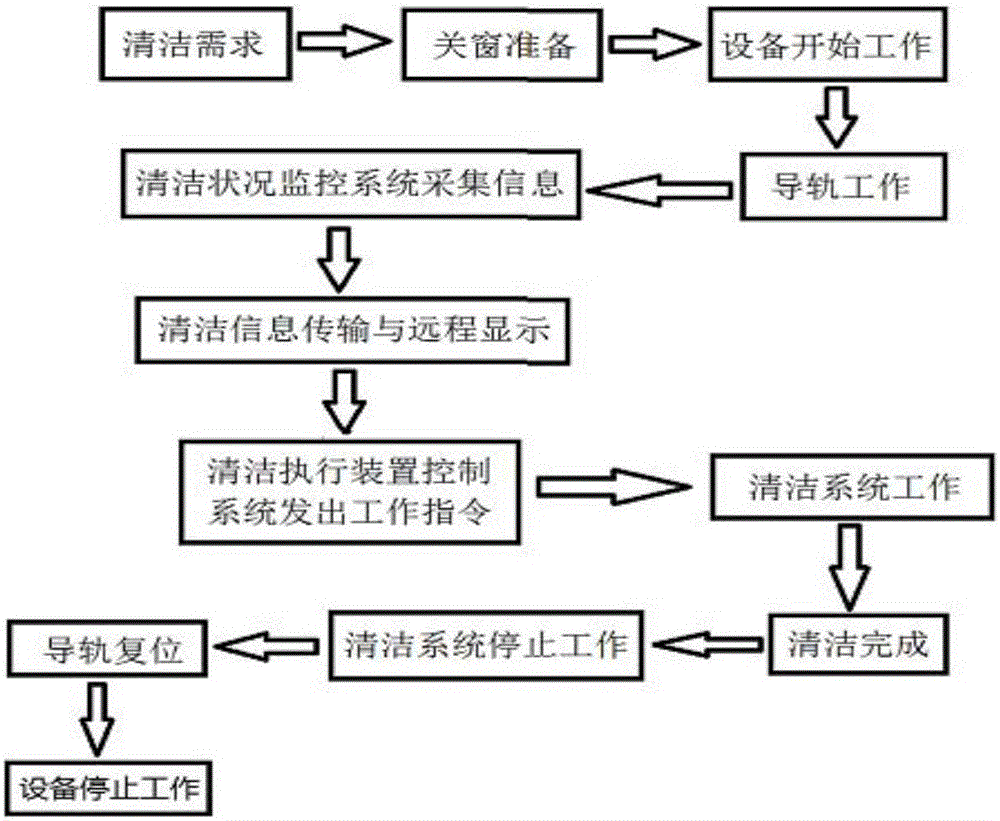

图2为本实用新型工作流程图；

图3为本实用新型在高层建筑外布置的俯视图；

图中：

1、垂直导轨；2、垂直移动台；3、水平导轨；4、水平移动台；5、可伸缩清洁介质传输管道；6、防水保护室；7、清洁状况传输系统；8、清洁装置控制系统；9、清洁装置；10、清洁状况监控装置；11、导轨平台控制系统；12、清洁装置远程控制系统；13、清洁状况显示系统；14、清洁介质传输控制系统；15、活动杆。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

新型高层建筑外墙清洁设备，如图1所示，包括安装在高层建筑外墙的垂直导轨1和水平导轨3，垂直导轨1和水平导轨3内设有可伸缩清洁介质传输管道5，水平导轨3两端与垂直导轨1连接处设有垂直移动台2，水平导轨3上设有水平移动台4，垂直移动台2和水平移动台4内设有驱动电机，水平移动台4上设有防水保护室6，防水保护室6与清洁装置9通过活动杆15相连，防水保护室6内设有清洁装置控制系统8、清洁状况监控装置10、清洁状况传输系统7和可充电蓄电池，新型高层建筑外墙清洁设备还包括地面远程控制系统，地面远程控制系统包括设于控制室内用于控制移动台在导轨上移动的导轨平台控制系统11、用于控制与清洁装置9相连的活动杆15的清洁装置远程控制系统12、用于显示实时清洁画面的清洁状况显示系统13、以及用于传输清洁介质的清洁介质传输控制系统14，清洁装置远程控制系统12与清洁装置控制系统8无线通信，清洁状况显示系统13与清洁状况传输系统7无线通信。

使用前，需要在高层建筑外墙安装如图3所示的垂直导轨1和水平导轨3，并将垂直移动台2和水平移动台4也安装好，垂直移动台2和水平移动台4内的驱动电机用于实现清洁设备在导轨上进行移动。当高层建筑需要进行清洁时，清洁人员通过导轨平台控制系统11将清洁设备快速送到具体清洁点；并通过与清洁状况显示系统13无线通信的清洁状况传输系统7来启动清洁状况监控装置10，清洁状况监控装 置10可以将实时清洁画面通过无线通信传送到控制室，清洁人员即可看到现场清洁的情况；清洁设备到达具体清洁点后，清洁人员即可通过清洁介质传输控制系统14向可伸缩清洁介质传输管道5传输清洁介质；同时，通过与清洁装置远程控制系统12无线通信的清洁装置控制系统8来控制活动杆15，从而实现对清洁装置9的力度和速度进行控制，使得清洁效果更好。防水保护室6能够保护内部的清洁设备，避免进行清洁时清洁设备被清洁介质损坏，防水保护室6内的可充电蓄电池用来给清洁装置控制系统8、清洁状况监控装置10和清洁状况传输系统7供电。

本实用新型所提供的新型高层建筑外墙清洁设备能够快速到达清洁位置，有效避免了传输清洁介质时的不便，还可以显示实时清洁画面，此外，还能够实现对清洁装置的力度和速度进行控制，有效提高了清洁效率。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并会不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
