一种复合层器皿的制作方法

本实用新型涉及一种器皿，具体涉及一种复合层器皿。

背景技术：

器皿泛指盆、罐、碗、杯、碟等日常用具，是用以盛装物品或作为摆设的物件的总称。器皿可以由不同的材料制成，如玻璃、陶瓷等，并做成各种形状，以满足不同的需求。但传统的器皿均为单层结构，所盛放的物品较少，利用率低，若同时使用多个互不相关的器皿，在摆放时会占据大量的空间，并且如果每个器皿都配备一个皿盖，则会造成很大的浪费。

技术实现要素：

本实用新型旨在克服现有技术的不足，提供了一种复合层器皿，其结构设计简单合理，既能盛放更多的物品，又能节省空间，通用的皿盖又会避免浪费。

本实用新型公开了一种复合层器皿，包括皿盘和皿盖，其技术要点是：所述皿盘包括皿沿和皿底，所述皿沿包括内沿和外沿，所述内沿比外沿略高，所述皿底包括内底和外底，内底比外底略高，所述内底外圈直径与内沿内圈直径一致，所述皿盖底部设有盖沿，所述盖沿内圈直径与内沿外圈直径一致，所述盖沿外圈直径与外沿外圈直径一致，所述皿盘彼此之间垛叠放置时，皿盖扣合在最上边的皿盘上，所述皿盘彼此之间分别放置时，皿盖可扣合在任一皿盘上

作为本实用新型的进一步改进，在所述皿盖上设有一皿帽，所述皿帽可拆卸，其背部有螺帽将其固定。

作为本实用新型的进一步改进，在所述皿底上设有略凸出于皿底的底座，所述底座的直径小于内底的直径。

作为本实用新型的进一步改进，所述器皿由玻璃或陶瓷制成。

作为本实用新型的进一步改进，所述皿盘的底部设有防滑纹。

本实用新型的有益效果是：本实用新型的所有皿盘都可上下垛叠起来摆放，在同时盛放更多物品的同时，可以节省空间，通用的皿盖可以正好盖合在任一皿盘上，方便多次使用。

附图说明

图1为本实用新型提出的一种复合层器皿的结构示意图；

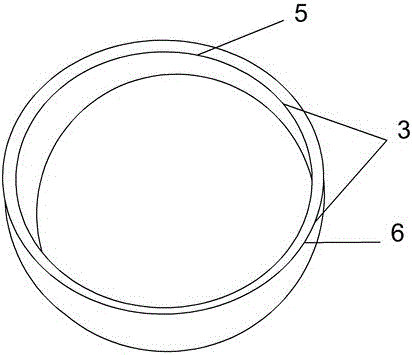

图2为本实用新型皿盘俯视图；

图3为本实用新型皿盘仰视图；

图4为本实用新型皿盖仰视图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅附图1~4，一种复1 合层器皿，包括皿盘1、皿盖2，所述皿盘1包括皿沿3和皿底4，所述皿沿3包括内沿5和外沿6，所述内沿5比外沿6略高，所述皿底4包括内底7和外底8，内底7比外底8略高，所述内底7外圈直径与内沿5内圈直径一致，从而使得不同的皿盘1可正好垛叠放置，所述皿盖2底部设有盖沿9，所述盖沿9内圈直径与内沿5外圈直径一致，从而使得皿盖2能正好盖合在皿盘1上，所述盖沿9外圈直径与外沿6外圈直径一致，从而使得整个复合层器皿粗细一致，从而提高外观美感。

所述所有皿盘1彼此之间垛叠放置时，皿盖2扣合在最上边的皿盘1上，能够节省空间，所述皿盘1彼此之间分别放置时，皿盖2可扣合在任一皿盘1上，可以使皿盖1多次使用，减少浪费。

在所述皿盖2上设有一皿帽10，所述皿帽10可拆卸，其背部有螺帽将其固定。

所述器皿由玻璃或陶瓷制成。

在所述皿底4上设有略凸出于皿底4的底座11，所述底座11的直径小于内底7的直径。

所述皿盘1底部设有防滑纹。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的产品形式并非限于本实施例，任何熟悉本技术领域的技术人员在本实用新型的技术范围内，对其技术方案及其构思加以同等替换、改变或修饰，皆视为不脱离本实用新型的专利范畴。
