一种便于出浆的蓝莓果打浆机的制作方法

本实用新型涉及打浆机技术领域，具体为一种便于出浆的蓝莓果打浆机。

背景技术：

蓝莓果实中除了常规的糖、酸和Vc外，富含VE、VA、VB、SOD、熊果苷、蛋白质、花青苷、食用纤维以及丰富的K、Fe、Zn、Ca等矿质元素。蓝莓能够延缓记忆力衰退和预防心脏病的发生，因此被人们视为超级水果；蓝莓中蕴藏着大量紫色成分，就是花青素，它可以驱除眼睛疲劳让眼睛继续工作，让你拥有魅力双眸；它还具有营养价值；功效；消除眼睛疲劳，增加视力；增强心脏功能；抗癌，尤其是对直肠癌有效；预防老年痴呆、防止脑神经老化、强心、抗癌软化血管、增强人机体免疫等功能；抗动脉硬化和血栓形成的作用。榨汁机是一种可以将果蔬快速榨成果蔬汁的机器，小型可家用。它早在1930年由诺蔓·沃克博士(Dr.NormanWalker)发明，这位博士因发明世界上第一款榨汁机而闻名于世，被誉之活性果汁机之父。在此基础上，后来由设计师们改进出不同款式及不同原理的榨汁机，大多可用于搅拌、榨汁，榨出的果汁即比买来的果汁营养丰富、味道更佳。目前仅有榨汁机，没有专门用于制作蓝莓汁的设备。蓝莓的主要功能成分在蓝莓果皮上，而目前的通用榨汁机仅是把蓝莓中的果汁榨出来，蓝莓果皮中的功能成分只能很少量的提取。而且很多打浆机出料不是很方便，需要将打浆机打开取浆，为此，我们设计一种便于出浆的蓝莓果打浆机。

技术实现要素：

本实用新型解决的技术问题在于克服现有技术的缺陷，提供一种便于出浆的蓝莓果打浆机。所述便于出浆的蓝莓果打浆机具有打浆快、出浆快等特点。

本实用新型的目的在于提供一种便于出浆的蓝莓果打浆机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于出浆的蓝莓果打浆机，包括筒体，所述筒体的内腔设有过滤网，所述过滤网的上侧设有刀片，所述刀片的下端连接有转杆，所述转杆的下端穿过过滤网连接有电机，所述转杆上分别套接有出浆板和转盘，且出浆板与筒体固定连接，所述转盘位于出浆板的上侧，且转盘与转杆固定连接，所述转盘的上端设有刮板，所述筒体的侧壁上设有与出浆板对应的出料口，所述筒体的上端设有筒盖，所述筒体的下端螺纹连接有底盖，所述底盖上设有散热孔，所述底盖的下端设有减震垫。

优选的，所述出浆板的上端在靠近出料口的位置上设有凹槽。

优选的，所述出浆板的上端面为圆弧形。

优选的，所述出料口向下倾斜。

与现有技术相比，本实用新型的有益效果是：该便于出浆的蓝莓果打浆机，刀片将蓝莓果的果肉和果皮一起打碎，贴着过滤网将细碎的果浆刮下，块大的被留在过滤网上继续被打碎，果浆到转盘上以后，在离心力以及刮板的作用下被甩出出料口，大大的提高了出浆效率。

附图说明

图1为本实用新型结构示意图；

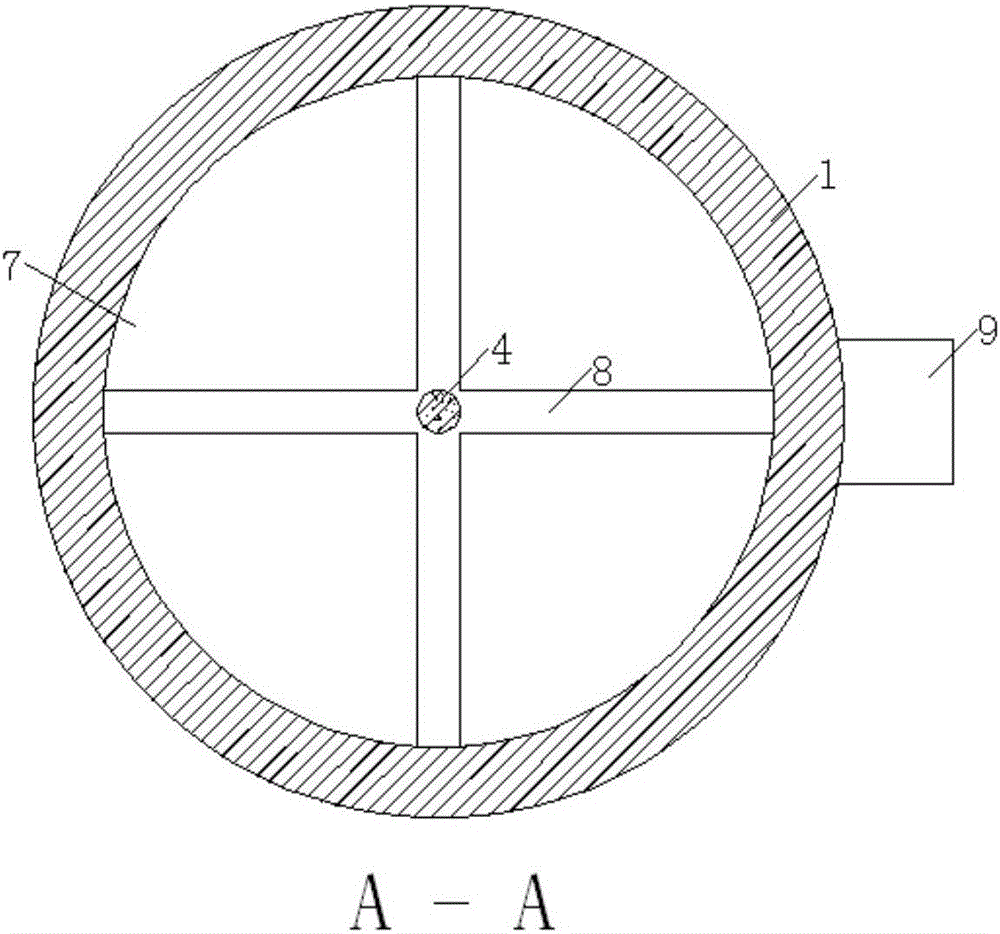

图2为本实用新型的A-A截面图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种便于出浆的蓝莓果打浆机，包括筒体1，所述筒体1的内腔设有过滤网2，所述过滤网2的上侧设有刀片3，所述刀片3的下端连接有转杆4，所述转杆4的下端穿过过滤网2连接有电机5，所述转杆4上分别套接有出浆板6和转盘7，且出浆板6与筒体1固定连接，所述出浆板6的上端面为圆弧形，便于将果浆甩出，所述转盘7位于出浆板6的上侧，且转盘7与转杆4固定连接。

所述转盘7的上端设有刮板8，所述筒体1的侧壁上设有与出浆板6对应的出料口9，所述出料口9向下倾斜，阻挡果浆迸溅，所述筒体1的上端设有筒盖10，所述筒体1的下端螺纹连接有底盖11，所述底盖11上设有散热孔12，所述底盖11的下端设有减震垫13，所述出浆板6的上端在靠近出料口9的位置上设有凹槽14，便于出浆。

该便于出浆的蓝莓果打浆机，刀片3将蓝莓果的果肉和果皮一起打碎，贴着过滤网2将细碎的果浆刮下，块大的被留在过滤网2上继续被打碎，果浆到转盘7上以后，在离心力以及刮板8的作用下被甩出出料口9，大大的提高了出浆效率。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
