一种用于空气炸锅的发热体装置的制作方法

本实用新型涉及一种空气炸锅，特别是涉及一种用于空气炸锅的发热体装置。

背景技术：

空气炸锅是一种通过加热体对内部空气进行加热并形成热气流对食物进行加热的食物处理器具，现有空气炸锅的加热部件采用发热管，不仅成本较高，而且因封装方式导致发热效率不高。而且，在实际使用过程中，食物在高温加热时可能会发生爆裂，使得碎屑和汁液飞溅到加热体或者风机上。另外，加热体自身的热量过高容易发生烧断的情况，且加热体产生的热量比较集中，不利于对食物进行均匀的加热。

技术实现要素：

本实用新型所要解决的技术问题是提供一种用于空气炸锅的发热体装置，提高发热效率，有效阻挡食物碎屑和汁液的迸溅，有利于对食物均匀加热。

本实用新型解决其技术问题所采用的技术方案是提供一种用于空气炸锅的发热体装置，包括发热元件、固定片、支撑架、链接支架和散热网，所述发热元件整体呈长齿条状结构，所述支撑架呈辐射状并沿着周向伸出若干固定臂，所述固定片设置为内外若干层、对应呈环状，内层的固定片通过环形分布的固定臂固定，所述发热元件通过插入固定片形成发热圈，所述链接支架与支撑架连接，所述散热网的中间位置与支撑架固定。

作为本实用新型一种优选的实施方式，所述发热元件采用金属发热丝或者金属发热片制成。

作为本实用新型另一种优选的实施方式，所述链接支架安装在空气炸锅内部的风道板上、散热网的边缘与风道板的下边缘固定。

作为对上述实施方式的进一步改进，所述散热网的边缘通过螺钉与风道板的下边缘固定。

作为对上述实施方式的进一步改进，所述散热网的边缘形成翻边，所述翻边沿着风道板下边缘的外侧间隙插入。

作为本实用新型另一种优选的实施方式，所述发热元件沿上下方向设置为若干层。

作为本实用新型另一种优选的实施方式，所述固定片设置为内外两层、对应呈环状。

作为本实用新型另一种优选的实施方式，所述固定臂设置为沿着支撑架周向均匀分布的6个。

作为本实用新型另一种优选的实施方式，所述散热网通过螺钉与支撑架固定。

作为本实用新型另一种优选的实施方式，所述散热网与发热元件贴合。

有益效果

在本实用新型中，发热元件作为空气炸锅内部的加热部件直接裸露在空气中，使得空气炸锅内部的空气在进行加热时热对流的效率得到了提高，加热效率更快；发热元件通过插入的方式安装在固定片上，易于更换，且这种发热体的结构相对于传统的发热管有利于降低生产成本；风道板下部敞口处设置散热网，将加热的食物与发热机构和风机隔开，一方面有效阻挡食物碎屑和汁液的迸溅，另一方面能够将流动的热气流打散，从而实现对食物更加均匀的加热；如果将散热网设置于加热元件贴合，还能够对加热元件的热量进行输散，有利于降低加热元件自身的温度，提高发热体的寿命，同时增大气流的热量接触面积，增加换热。

附图说明

图1为本实用新型发热机构的结构示意图。

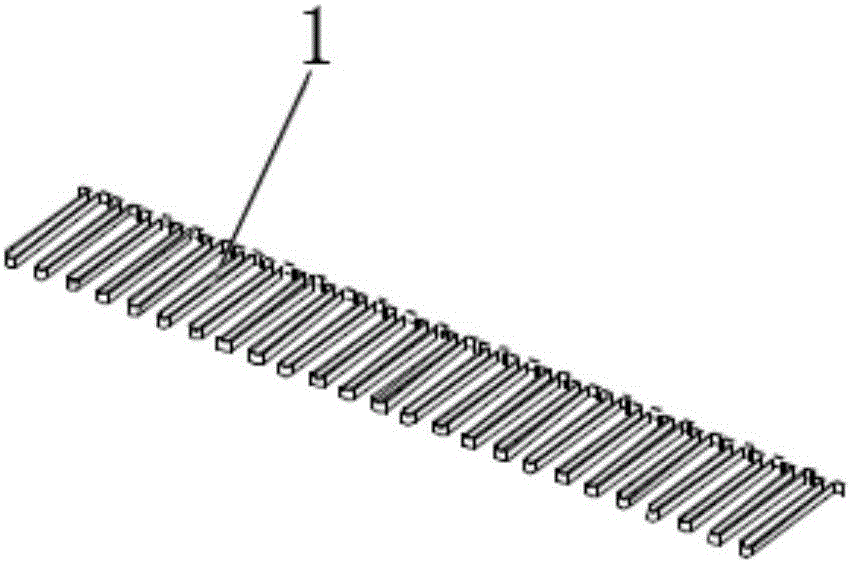

图2为本实用新型发热元件的结构示意图。

图3为本实用新型带缺口的固定片的结构示意图。

图4为本实用新型带开孔的固定片的结构示意图。

图5为本实用新型散热网的结构示意图。

图6为倒置的空气炸锅内部的风道板的结构示意图。

图7为本实用新型装配层次图。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

如图1-7所示的一种用于空气炸锅的发热体装置，包括发热元件1、固定片2、支撑架4、链接支架5和散热网6。

如图2所示，发热元件1整体呈梭状结构，是核心的发热部件，采用金属发热丝或者金属发热片制成，优选地，将金属发热丝或者金属发热片制成U形单元和∩型单元的重复弯曲结构，整体呈现梭形。

固定片2为长条状，用于插入发热元件1并进行固定，可以采用云母片制成。如图3和图4所示，固定片2沿着长度方向开有若干缺口或者开孔。

支撑架4呈辐射状并沿着周向伸出若干固定臂3，支撑架4采用耐高温材料制成，其中间形状通常设置为空心正多边形结构或者空心圆形结构。一种优选的实施方式：支撑架4中间部分呈正六边形结构，正六边形的六个角的位置分别向外伸出一个固定臂3，整体呈现辐射状结构。

安装后的固定片2呈环状，对应设置为内外若干层，以设置为内外两层为最佳，至于固定片2具体结构的选择可以根据需要进行设置。内层的固定片2通过环形分布的固定臂3固定并环绕，发热元件1通过插入内外层对应设置的若干层固定片2形成发热圈，发热元件1可以根据加热功率的需要上下设置为若干层，通常，发热元件1沿上下方向设置为一层或者两层。链接支架5与支撑架4连接，发热元件1的电源导线通过链接支架5固定并引出。

发热元件1作为空气炸锅内部的加热部件直接裸露在空气中，使得空气炸锅内部的空气在进行加热时热对流的效率得到了提高，加热效率更快。

散热网6的中间位置通过螺钉与支撑架4固定，散热网6上开设有矩阵分布的通气孔，通气孔呈圆形或者正六边形，具有良好的气体流通性能。整个发热体通过链接支架5安装在空气炸锅内部的风道板9上，散热网6的边缘可以开有若干安装槽口8，风道板9的下边缘对应开设若干螺孔10，散热网6的边缘通过螺钉与风道板9的下边缘固定，一种优选的设置为：安装槽口8沿着散热网6的边缘均匀设置为6个。散热网6的边缘形成翻边7，翻边7沿着风道板9下边缘的外侧间隙插入。

通过在风道板9下部敞口处设置散热网6，将加热的食物与发热机构和风机隔开，一方面有效阻挡食物碎屑和汁液的迸溅，另一方面能够将流动的热气流打散，从而实现对食物更加均匀的加热.

另外，可以将散热网6设置于加热元件1贴合，由于散热网6的导热作用，能够对加热元件1的热量进行输散，有利于降低加热元件1自身的温度，从而提高发热体的整体使用寿命，同时增大气流的热量接触面积，有利于换热。
