一种节能燃气煲汤炉的制作方法

本实用新型属于厨具设备技术领域，尤其涉及一种节能燃气煲汤炉。

背景技术：

目前，现有的煲粥(汤)炉普遍是采用明火、电磁或蒸汽的方式进行加热，对于采用明火的方式进行供热，其一方面存在加热效率低下的问题，另一方面当加热不均时，存在容易将炉内食物烧焦的缺陷；对于采用蒸汽进行加热的方式，由于蒸汽的沸点较低，而且现有的蒸汽炉的蒸汽量也比较小，进而使得烹调的时间加长；而对于采用电磁加热的方式，其往往使得煲汤炉过于依赖电力，如果出现故障或停电，则就会使得整个场所的所有采用该种结构形式的煲汤炉无法工作；因此，对于如何找到一种能够提高加热效率、缩短烹调时间的同时且使用稳定的煲粥（汤）炉就显得尤为重要。而且不具备同时加热烹煮其他东西的功能。

技术实现要素：

本实用新型提供一种节能燃气煲汤炉，以解决上述背景技术中对于如何找到一种能够提高加热效率、缩短烹调时间的同时且使用稳定的煲粥炉就显得尤为重要，而且不具备同时加热烹煮其他东西的功能等一系列问题。

为解决上述问题，本实用新型提供如下技术方案：一种节能燃气煲汤炉，包括煲汤炉本体，所述煲汤炉本体上侧设置有炉盖，所述煲汤炉本体内部设置有煲汤室，所述煲汤室下侧设置有储油室，所述储油室内设置有导热油，所述储油室下侧设置有燃烧器火排，所述燃烧器火排上侧设置有加热管，所述加热管设置在储油室内部中间，所述燃烧器火排一侧连接有燃气管，所述燃气管上设置有电控阀，所述煲汤室底部设置有温度传感器，所述燃烧器火排一侧设置有处理器，所述温度传感器和电控阀均与处理器电性连接，所述煲汤室内部设置有容器，所述容器上侧设置有连接杆。

进一步的，所述加热管设置有多排且呈波浪状，所述加热管两端设置有排气口。

进一步的，所述炉盖通过铰链与煲汤室连接，所述炉盖上侧设置有把手。

进一步的，所述炉盖上侧设置有泄压阀，所述煲汤室外侧设置有保温层。

进一步的，所述炉盖上还设置有显示屏，所述显示屏下侧设置有调节按钮，所述显示屏和调节按钮均与处理器电性连接。

本实用新型的有益效果为：本实用新型一种节能燃气煲汤炉，通过加热管设置有多排且呈波浪状，便于增大受热面积，从而更好的进行烹煮，加热管两端设置有排气口，便于传递热量后的热气排出。通过炉盖通过铰链与煲汤室连接，炉盖上侧设置有把手，便于炉盖的开启和关闭。通过炉盖上侧设置有泄压阀，当炉盖内压力过大时，能够进行及时泄压，煲汤室外侧设置有保温层，便于对煲汤室对的汤或粥进行保温。通过炉盖上还设置有显示屏，能够显示煲汤室内部的温度，显示屏下侧设置有调节按钮，便于调控煲汤室内部的温度，显示屏和调节按钮均与处理器电性连接，能够对煲汤室进行烹煮时间设置，避免长时间加热造成食物或煤气浪费现象的发生，从而有效起到了节能的目的。

附图说明

图1是本实用新型内部结构示意图。

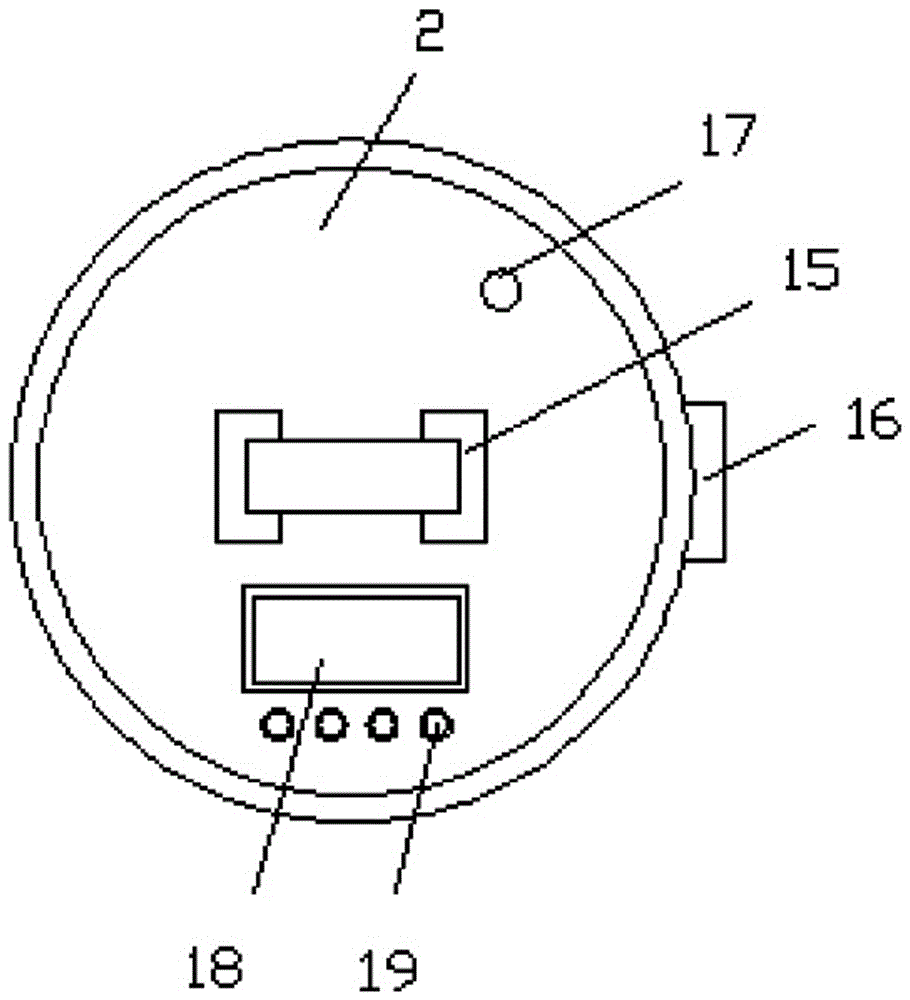

图2是本实用新型整体结构俯视图。

图中：1-煲汤炉本体，2-炉盖，3-煲汤室，4-储油室，5-燃烧器火排，6-加热管，7-排气口，8-燃气管，9-电控阀，10-处理器，11-温度传感器，12-容器，13-保温层，14-连接杆，15-把手，16-铰链，17-泄压阀，18-显示屏，19-调节按钮，20-导热油。

具体实施方式

下面结合具体实施方式和说明书附图，对本实用新型作进一步详细的描述，但本实用新型的实施方式不限于此。

如图1-2所示，一种节能燃气煲汤炉，包括煲汤炉本体1，所述煲汤炉本体1上侧设置有炉盖2，所述煲汤炉本体1内部设置有煲汤室3，所述煲汤室3下侧设置有储油室4，所述储油室4内设置有导热油20，所述储油室4下侧设置有燃烧器火排5，所述燃烧器火排5上侧设置有加热管6，所述加热管6设置在储油室4内部中间，所述燃烧器火排5一侧连接有燃气管8，所述燃气管8上设置有电控阀9，所述煲汤室3底部设置有温度传感器11，所述燃烧器火排5一侧设置有处理器10，所述温度传感器11和电控阀9均与处理器10电性连接，所述煲汤室3内部设置有容器12，所述容器12上侧设置有连接杆14。

优选的，所述加热管6设置有多排且呈波浪状，便于增大受热面积，从而更好的进行烹煮，加热管6两端设置有排气口7，便于传递热量后的热气排出。

优选的，所述炉盖2通过铰链16与煲汤室3连接，炉盖2上侧设置有把手15，便于炉盖2的开启和关闭。

优选的，所述炉盖2上侧设置有泄压阀17，当炉盖2内压力过大时，能够进行及时泄压，煲汤室3外侧设置有保温层13，便于对煲汤室3对的汤或粥进行保温。

优选的，所述炉盖2上还设置有显示屏18，能够显示煲汤室3内部的温度，显示屏18下侧设置有调节按钮19，便于调控煲汤室3内部的温度，显示屏18和调节按钮19均与处理器10电性连接，能够对煲汤室3进行烹煮时间设置，避免长时间加热造成食物或煤气浪费现象的发生，从而有效起到了节能的目的。

根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还能够对上述实施方式进行变更和修改。因此，本实用新型并不局限于上述的具体实施方式，凡是本领域技术人员在本实用新型的基础上所作出的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本实用新型构成任何限制。
