一种智能型的电加热蒸箱控制系统的制作方法

本实用新型涉及一种蒸箱，尤其涉及一种智能型的电加热蒸箱控制系统。

背景技术：

目前，蒸箱以电为热源来加热蒸制食品的主食加工设备，但是现有的蒸箱存在控制系统功能单一，操作复杂的问题，使得蒸箱不够智能化，例如蒸箱在蒸制食品在水为过低时没有报警的功能等。

技术实现要素：

针对现有技术的上述缺陷，本实用新型提供的一种智能型的电加热蒸箱控制系统，解决了现有蒸箱的控制系统功能单一，操作复杂的问题。

为了达到上述目的，本实用新型提供如下技术方案：

一种智能型的电加热蒸箱控制系统包括：电气系统总成、微电脑控制系统、强送切换开关、电源开关、控制仪表板、快选模块，所述电器系统总成、电源开关与微电脑控制系统、强送切换开关相连，所述电器系统总成包括：温度感应器、恒温控制器、时间设定装置、提示报警装置、电热管，所述温度感应器分别与时间设定装置、电热管相连，所述恒温控制器、提示报警装置与电热管相连，所述微电脑控制系统与控制仪表板和快选模块相连。

其中，所述快选模块中快选的时间为15分钟、30分钟、45分钟。

其中，所述强送切换开关切换微电脑控制系统的手动与自动。

其中，所述控制仪表板上安装有电源开关键、强送切换开关键、加热键、缺水键、温度设定键、温度升高键、温度降低键、温度显示屏、时间设定键、时间增加键、时间减少键、时间显示屏、15分钟快选按键、30分钟快选按键、45分钟快选按键、强送切换开关按键，所述控制仪表板上的按键均匀微电脑控制系统相连。

其中，所述温度设定键、温度升高键、温度降低键通过微电脑控制系统控制温度感应器相连，温度显示屏显示温度升高键、温度降低键调整的温度。

其中，所述时间设定键、时间增加键、时间减少键通过微电脑控制系统控制时间设定装置，时间显示屏显示时间增加键、时间减少键调整的时间。

本实用新型的有益效果是：本实用新型提供的一种智能型的电加热蒸箱控制系统，可以手动或自动操作，功能全面，满足了蒸箱使用所需的全部操作，设计合理。

为了能更进一步了解本实用新型的特征以及技术内容，请参阅以下有关本实用新型的详细说明与附图，然而附图仅提供参考与说明用，并非用来对本实用新型加以限制。

附图说明

下面结合附图，通过对本实用新型的具体实施方式详细描述，将使本实用新型的技术方案及其它有益效果显而易见。

图1是本实用新型一种智能型的电加热蒸箱控制系统的结构示意图。

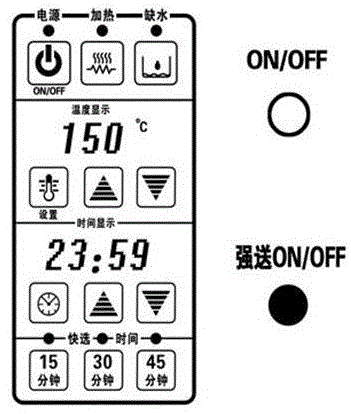

图2是本实用新型一种智能型的电加热蒸箱控制系统的控制仪表板结构示意图。

具体实施方式

为更进一步阐述本实用新型所采取的技术手段及其效果，以下结合本实用新型的优选实施例及其附图进行详细描述。

请参阅图1至图2，一种智能型的电加热蒸箱控制系统包括：电气系统总成、微电脑控制系统、强送切换开关、电源开关、控制仪表板、快选模块，所述电器系统总成、电源开关与微电脑控制系统、强送切换开关相连，所述电器系统总成包括：温度感应器、恒温控制器、时间设定装置、提示报警装置、电热管，所述温度感应器分别与时间设定装置、电热管相连，所述恒温控制器、提示报警装置与电热管相连，所述微电脑控制系统与控制仪表板和快选模块相连。

进一步，所述快选模块中快选的时间为15分钟、30分钟、45分钟。

进一步，所述强送切换开关切换微电脑控制系统的手动与自动。

进一步，所述控制仪表板上安装有电源开关键、强送切换开关键、加热键、缺水键、温度设定键、温度升高键、温度降低键、温度显示屏、时间设定键、时间增加键、时间减少键、时间显示屏、15分钟快选按键、30分钟快选按键、45分钟快选按键、强送切换开关按键，所述控制仪表板上的按键均匀微电脑控制系统相连。

进一步，所述温度设定键、温度升高键、温度降低键通过微电脑控制系统控制温度感应器相连，温度显示屏显示温度升高键、温度降低键调整的温度。

进一步，所述时间设定键、时间增加键、时间减少键通过微电脑控制系统控制时间设定装置，时间显示屏显示时间增加键、时间减少键调整的时间。

控制仪表板在合上外设的空气开关通电后，时间显示屏的时间显示为OFF，开启电源开关键“ON/OFF”，电源开关键指示灯亮，温度显示屏显示蒸箱内的实际温度，並显示设定的计时时间45分钟，此时蒸箱自动进入工作壮态；当温度达到设定温度95℃时，蒸箱开始从45分钟倒计时；时间用尽后电热管加温停止提示报警装置响起提示音3～5秒，同时恒温控制器自动进入65℃保温状态；保温焖5分钟左右开箱，将蒸制好的食品取出，关闭电源开关键“ON/OFF”开关即可。

快选模块操作，通电后，选择快选模块中的15分钟快选按键、30分钟快选按键、45分钟快选按键中的任意一个时间后，其他显示全部不显示。此时按设定的程序运行，用尽选定的时间后，提示报警装置响起提示音，恒温控制器自动进入65℃保温工作状态。

强送切换开关，此功能只有在仪表面板失灵的情况下才使用。步聚是：通电后，按强送切换开关按键，与强送切换开关按键相连的强送切换开关将微电脑控制系统切换为手动控制，此时蒸饭时间、水箱的水位等所有数据均需人工控制输入。

外信号输入。水位信号输入：只设两点，即接地点、高水位点。温度信号输入：最高可设定在150度（0℃～150℃），原始设定为使用温度110℃、计时温度95℃、保温温度65℃。

水位:当两点间测不到水位时，没有输出信号，有提示报警装置的报警声响起,加热停止。一但两点间测到水位时，报警声停止并加热继续。控制仪表板上设两只信号灯来显示工作位置加热键、缺水键。

时间设定装置，此功能配合温度功能共同使用，但要看时间所设定的数值而定。如果时间设定为零时，温度功能则不受时间控制，需人工控制;如果时间不为零时，温度功能则按照所设定的时间来运行。但须设定计时温度，只有温度达到计时温度时，计时才可读数。在此其间只要时间未用尽则按设定时间运行，如时间用尽则加温停止并响起提示音。原设定计时温度设定为95℃、蒸饭时间设定为45分钟，使用中可根据实际情况来进行设定。

恒温控制器，在加热停止后能保证蒸箱内的温度、只要不关机就能保证此温度。原设保温温度设定为65℃, 使用中可根据实际情况来进行设定。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应所述以权利要求的保护范围为准。
