一种智能门的制作方法

本实用新型属于智能家居领域，尤其涉及一种智能门。

背景技术：

目前，随着城市发展的加快，人们的生活节奏和生活压力也越来越大，尤其是上班族，经常是早上睡眼惺忪出门，在一天的紧张工作后，晚上归家时又是筋疲力尽，类似于早上出门忘带钥匙或晚上归家将钥匙遗忘于门上的类似情况时有发生，一旦发生这样的事情，轻则给生活带来不变，重则被被不法人员利用，后果不堪设想。目前市面上智能安全门不断出现，但是大多以防火防盗为主，所以，开发一种既能避免业主忘带钥匙又能避免业主将钥匙遗留于门上的智能门具有广泛的市场前景。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的不足，提供一种既能避免业主忘带钥匙又能避免业主将钥匙遗留于门上的智能门。

为解决上述技术问题，本实用新型采用以下技术方案：

一种智能门，包括门体和门锁，还包括设置在门体上的智能控制系统，所述的智能控制系统包括微处理器、用于检测门的开关状态的角位移传感器、无线射频检测单元、钥匙感应单元和报警装置；所述角位移传感器的信号输出端与所述微处理器上的门开关状态信号输入端连接；所述无线射频检测单元包括设置在门体夹层中的无线射频阅读器和设置在钥匙上的无线射频标签，所述无线射频阅读器的阅读信号输出端与所述微处理器上的射频接收信号输入端连接，所述无线射频阅读器的信号阅读输入端与所述微处理器上的射频信号控制输出端连接；所述钥匙感应单元包括设于门体外面钥匙插槽两端的电子感应片以及输入端与两个所述电子感应片连接的时间继电器，时间继电器的输出端与所述微处理器的钥匙感应输入端相连；所述报警装置的控制输入端接所述微处理器的报告信号控制输出端。

作为上述技术方案的进一步改进：

所述无线射频阅读器是型号为125K的无线RFID阅读器。

所述角位移传感器设置在门体与门框之间。

与现有技术相比，本实用新型的优点在于：

本实用新型的智能门，在门体夹层中安装了无线射频检测单元，并且在门体外面安装了钥匙感应单元，无线射频检测单元包括设置在门体夹层中的无线射频阅读器和设置在钥匙上的无线射频标签，当角位移传感器检测到门打开时，输入信号至微处理器，微处理器控制无线射频阅读器开始工作，可以检测户主其出门时是否带了钥匙，由于角位移传感器检测到门打开时无线射频检测单元才开始工作，电磁辐射比一般门禁常开的无线射频阅读器的辐射要小。外面的钥匙感应单元包括设于钥匙插槽两端的电子感应片以及输入端与两个电子感应片连接的时间继电器，继电器的输出端与微处理器连接，当户主从外面回来开门时，若长时间将钥匙留在插槽内，电子感应片长时间感应，时间继电器得电，将信号传输至微处理器，微处理器控制报警装置报警，从而可以提醒户主将钥匙遗留在了锁槽中。本实用新型结构简单，使用方便。

附图说明

图1为本实用新型的电气原理框架图。

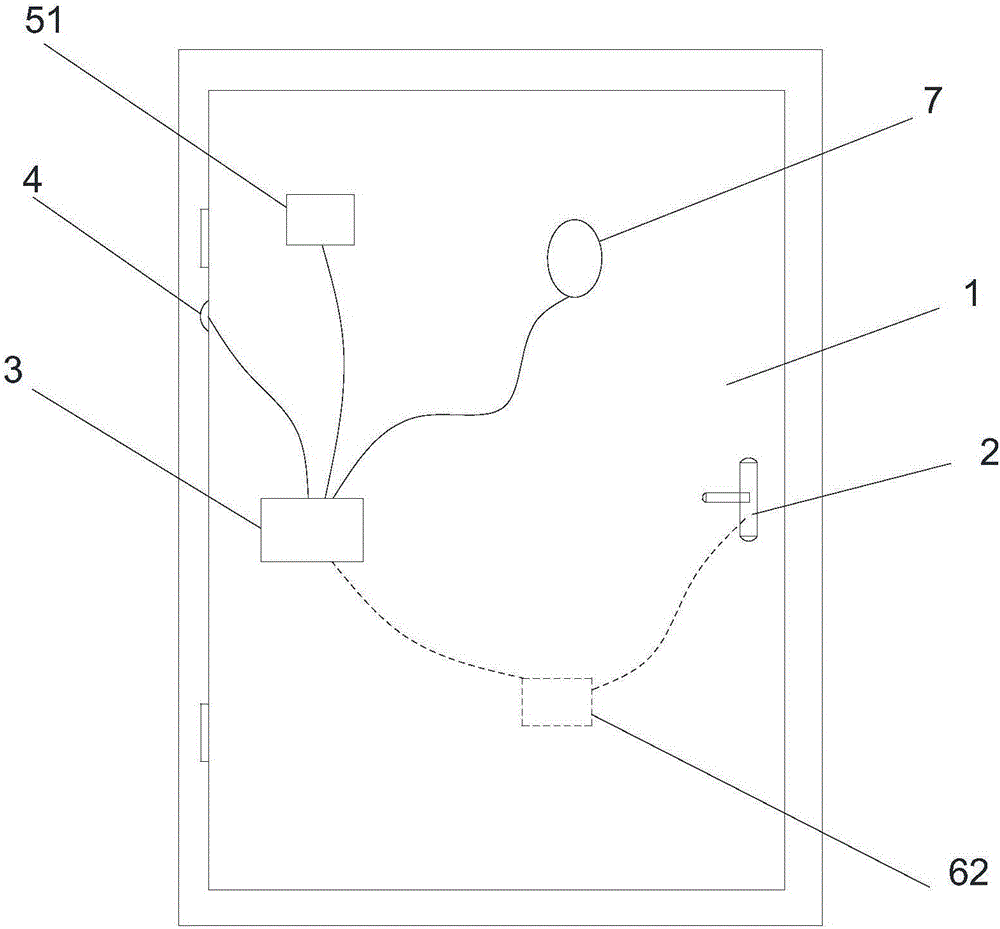

图2为本实用新型的主视图。

图3为本实用新型中的锁体放大图。

图中标号说明：

1、门体；2、门锁；3、微处理器；4、角位移传感器；5、无线射频检测单元；51、无线射频阅读器；6、钥匙感应单元；61、电子感应片；62、时间继电器；7、报警装置。

具体实施方式

以下结合说明书附图和具体优选的实施例对本实用新型作进一步描述，但并不因此而限制本实用新型的保护范围。

如图1至图3所示，本实施例的智能门，包括门体1和门锁2，还包括设置在门体1上的智能控制系统，智能控制系统包括微处理器3、用于检测门的开关状态的角位移传感器4、无线射频检测单元5、钥匙感应单元6和报警装置7；角位移传感器4的信号输出端与括微处理器3上的门开关状态信号输入端连接；无线射频检测单元5包括设置在门体1夹层中的无线射频阅读器51和设置在钥匙上的无线射频标签，无线射频阅读器51的阅读信号输出端与微处理器3上的射频接收信号输入端连接，无线射频阅读器51的信号阅读输入端与微处理器3上的射频信号控制输出端连接；钥匙感应单元6包括设于门体1外面钥匙插槽两端的电子感应片61以及输入端与两个电子感应片61连接的时间继电器62，时间继电器62的输出端与微处理器3的钥匙感应输入端相连；报警装置7的控制输入端接微处理器3的报告信号控制输出端。

本实施例中，无线射频阅读器51是型号为125K的无线RFID阅读器。

本实施例中，角位移传感器4设置在门体1与门框之间。

本实用新型的工作原理为：当角位移传感器4检测到门打开时，输入信号至微处理器3，微处理器3控制无线射频阅读器51开始工作，无线射频阅读器51检测到用户是否带钥匙，将信息反馈给微处理器3，微处理器3根据反馈信息作出是否触发报警装置7的判断，即可检测及提醒户主出门时是否带了钥匙。由于角位移传感器4检测到门打开时无线射频检测单元5才开始工作，电磁辐射比一般门禁常开的无线射频阅读器的电磁辐射小。当户主从外面回来开门时，若长时间将钥匙留在插槽内，电子感应片61长时间感应，时间继电器62得电，将信号传输至微处理器3，微处理器3控制报警装置7报警，从而可以提醒户主将钥匙遗留在了锁槽中。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例。凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应该指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下的改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
