带有导轨的双面擦窗器的制作方法

本实用新型属于窗玻璃清洁器具技术领域，具体涉及一种带有导轨的双面擦窗器。

背景技术：

双面擦窗器被广泛用于玻璃的擦洗中。尤其是高层建筑，人们不便于站在窗外擦洗玻璃，需要借助于双面擦窗器。但目前双面擦窗器都没有导轨。当两侧的擦板不能对齐时，擦板之间的磁力就会减弱，就可能导致一侧的擦板脱落。如果该擦窗器处于高空，这种脱落就可能引发危险事故。

技术实现要素：

本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种带有导轨的双面擦窗器，其结构简单，设计合理，实现方便且成本低，使用操作便捷，便于携带，应用范围广，工作安全可靠，实用性强，使用效果好，便于推广使用。

为解决上述技术问题，本实用新型采用的技术方案是：一种带有导轨的双面擦窗器，其特征在于：包括可伸缩立柱、能够沿可伸缩立柱上下滑动的可伸缩导轨和能沿可伸缩导轨左右滑动的擦板，所述可伸缩导轨包括下柱体和套装在下柱体上的上柱体，以及螺纹连接在上柱体上且用于固定上柱体套装在下柱体上的位置的第一螺钉，所述下柱体的底部设置有下支撑座，所述上柱体的顶部设置有上支撑座；

所述可伸缩导轨包括内轨道和套装在内轨道上的外轨道，以及螺纹连接在外轨道上且用于固定外轨道套装在内轨道上的位置的第二螺钉，所述上柱体或下柱体上套装有能够沿上柱体或下柱体上下滑动的固定架，所述外轨道与固定架连接；

所述擦板包括套装在外轨道或内轨道上且能够沿外轨道或内轨道左右滑动的擦板体、固定连接在擦板体底部的底板和固定连接在底板底部的抹布，所述底板与擦板体围成的空间内设置有与底板固定连接的多块磁铁。

上述的带有导轨的双面擦窗器，其特征在于：所述下支撑座螺纹连接在下柱体的底部，所述上支撑座螺纹连接在上柱体的顶部。

上述的带有导轨的双面擦窗器，其特征在于：所述外轨道与固定架螺纹连接。

上述的带有导轨的双面擦窗器，其特征在于：所述可伸缩导轨的数量为两根，所述擦板的数量为两个，两个擦板中相对设置的磁铁的极性相反。

上述的带有导轨的双面擦窗器，其特征在于：所述磁铁为纽扣型永久磁铁，所述磁铁的数量为四块，四块磁铁以中心对称方式固定连接在底板上。

上述的带有导轨的双面擦窗器，其特征在于：所述抹布通过胶粘接在底板底部。

本实用新型与现有技术相比具有以下优点：

1、本实用新型主要利用可伸缩立柱和可伸缩导轨作为双面擦窗器的运行导轨，弥补了传统擦窗器的不足，结构简单，设计合理，实现方便且成本低。

2、本实用新型的使用操作便捷。

3、本实用新型的立柱和导轨都可以伸缩，便于携带，也便于及时调整高度和宽度来适应不同高度和宽度的玻璃擦洗，可广泛应用于高层楼房的玻璃擦洗，解决了现有技术所存在的擦板容易脱落的缺陷和不足，工作安全可靠，实用性强，使用效果好，便于推广使用。

综上所述，本实用新型的结构简单，设计合理，实现方便且成本低，使用操作便捷，便于携带，应用范围广，工作安全可靠，实用性强，使用效果好，便于推广使用。

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

附图说明

图1为本实用新型的结构示意图。

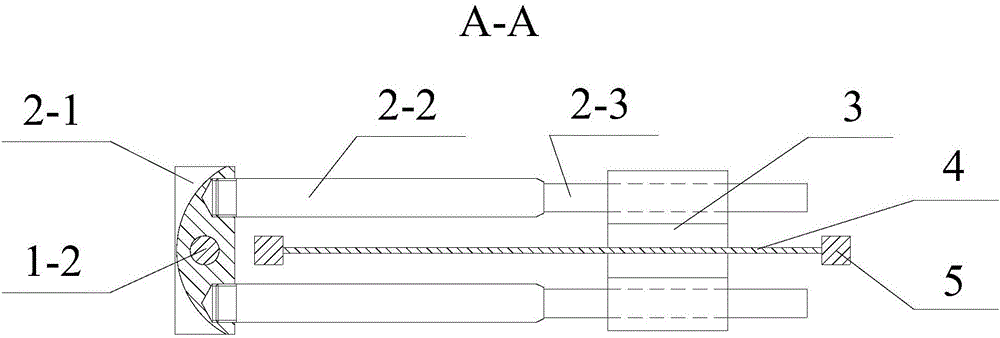

图2为图1的A-A剖视图。

图3为图1的B-B剖视图。

附图标记说明:

1-1—上支撑座； 1-2—上柱体； 1-3—下柱体；

1-4—下支撑座； 1-5—第一螺钉； 2-1—固定架；

2-2—外轨道； 2-3—内轨道； 2-4—第二螺钉；

3—擦板； 3-1—擦板体； 3-2—底板；

3-3—抹布； 3-4—磁铁； 4—玻璃；

5—窗框。

具体实施方式

如图1、图2和图3所示，本实用新型的带有导轨的双面擦窗器，包括可伸缩立柱、能够沿可伸缩立柱上下滑动的可伸缩导轨和能沿可伸缩导轨左右滑动的擦板3，所述可伸缩导轨包括下柱体1-3和套装在下柱体1-3上的上柱体1-2，以及螺纹连接在上柱体1-2上且用于固定上柱体1-2套装在下柱体1-3上的位置的第一螺钉1-5，所述下柱体1-3的底部设置有下支撑座1-4，所述上柱体1-2的顶部设置有上支撑座1-1；

所述可伸缩导轨包括内轨道2-3和套装在内轨道2-3上的外轨道2-2，以及螺纹连接在外轨道2-2上且用于固定外轨道2-2套装在内轨道2-3上的位置的第二螺钉2-4，所述上柱体1-2或下柱体1-3上套装有能够沿上柱体1-2或下柱体1-3上下滑动的固定架2-1，所述外轨道2-2与固定架2-1连接；

所述擦板3包括套装在外轨道2-2或内轨道2-3上且能够沿外轨道2-2或内轨道2-3左右滑动的擦板体3-1、固定连接在擦板体3-1底部的底板3-2和固定连接在底板3-2底部的抹布3-3，所述底板3-2与擦板体3-1围成的空间内设置有与底板3-2固定连接的多块磁铁3-4。

本实施例中，所述下支撑座1-4螺纹连接在下柱体1-3的底部，所述上支撑座1-1螺纹连接在上柱体1-2的顶部。所述外轨道2-2与固定架2-1螺纹连接。

如图2和图3所示，本实施例中，所述可伸缩导轨的数量为两根，所述擦板3的数量为两个，两个擦板3中相对设置的磁铁3-4的极性相反。

本实施例中，所述磁铁3-4为纽扣型永久磁铁，所述磁铁3-4的数量为四块，四块磁铁3-4以中心对称方式固定连接在底板3-2上。

本实施例中，所述抹布3-3通过胶粘接在底板3-2底部。

如图1和图2所示，玻璃4装在窗框5内。

本实用新型用于擦洗玻璃4时，首先，将上柱体1-2套装在下柱体1-3上，再将固定架2-1套装上上柱体1-2或下柱体1-3上，将上支撑座1-1螺纹连接在上柱体1-2的顶部，将下支撑座1-4螺纹连接在下柱体1-3的底部，再将装配好的所述可伸缩立柱装在窗台上，调整上柱体1-2套装在下柱体1-3上的位置，伸长或缩短可伸缩立柱使之适应窗台的高度，保证上支撑座1-1顶住窗台的上沿，下支撑座1-4顶住窗台的下沿，此时将第一螺钉1-5拧紧，可伸缩立柱就固定完毕了；然后，将外轨道2-2套装在内轨道2-3上，再将外轨道2-2的一端螺纹连接在固定架2-1上，调整外轨道2-2套装在内轨道2-3上的位置，伸长或缩短可伸缩导轨使之适应窗台的宽度，然后拧紧第二螺钉2-4，可伸缩导轨就固定完毕了；最后，将两个擦板3的擦板体3-1分别套装在两根可伸缩导轨的外轨道2-2或内轨道2-3上，两个擦板3的抹布3-3分别贴着玻璃4的内侧表面和外侧表面，通过上下滑动固定架2-1，使玻璃4内侧的擦板3和玻璃4外侧的擦板3同时上下移动，通过左右滑动擦板3，使玻璃4内侧的擦板3和玻璃4外侧的擦板3同时左右移动，这样就实现了玻璃4内外面的同时擦洗。由于所述底板3-2与擦板体3-1围成的空间内设置有与底板3-2固定连接的多块磁铁3-4，且两个擦板3中相对设置的磁铁3-4的极性相反，因此，两个擦板3具有相互吸附的作用，能够紧紧地吸附在玻璃4内外两侧，在保证了玻璃4内外面同时擦洗的同时，能够更好地擦净玻璃。

当被擦的玻璃4擦洗完成后时，取下擦板3，然后将外轨道2-2从固定架2-1上拧下，拧松第二螺钉2-4，将内轨道2-3从外轨道2-2中取出，再拧松第一螺钉1-5，将上柱体1-2向下柱体1-3方向压缩，取下上支撑座1-1和下支撑座1-4，以及固定架2-1，即完成了拆解。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型作任何限制，凡是根据本实用新型技术实质对以上实施例所作的任何简单修改、变更以及等效结构变化，均仍属于本实用新型技术方案的保护范围内。
