便于安装的煎烤机下烤盘插座挡板结构的制作方法

本实用新型涉及厨卫电器技术领域，具体涉及便于安装的煎烤机下烤盘插座挡板结构。

背景技术：

市面上的煎烤机主要分为两种类别，一种是具有固定烤盘的煎烤机，另一种 是具有可拆卸烤盘的煎烤机。后一种煎烤机通常更受消费者的欢迎，因为可以把烤盘从煎 烤机上拆卸下来，方便清洗烤盘。

传统的插座挡板移动依靠两件零件之间以面或多点接触摩擦移动所产生的阻力，容易发生卡顿现象。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的便于安装的煎烤机下烤盘插座挡板结构。

为实现上述目的，本实用新型采用的技术方案是：它包含下烤盘、下烤盘发热管、垫块、插座盖、插座挡板、第一滑动杆、第二滑动杆、弹簧、正负电极簧片、电木下壳、螺钉；所述的下烤盘的底部设置有垫块和两条地极，下烤盘发热管与垫块插接；所述的下烤盘的下方设置有电木下壳，电木下壳的顶部与插座盖配合，插座盖内设置有左右两个插座挡板，电木下壳内设置有第一滑动杆，第一滑动杆的一侧设置有第二滑动杆，第一滑动杆和第二滑动杆上均套设有弹簧，且第一滑动杆和第二滑动杆通过插座盖固定；所述的正负电极簧片与电木下壳通过螺钉固定。

本实用新型操作时，将插座挡板插入第一滑动杆、第二滑动杆，插座挡板通过滑动杆能定向移动，在安装下烤盘时，两条地极将两个插座挡板分别向左右推开，发热管冷针与正负电极簧片接触，地极与地极黄片接触。

采用上述结构后，本实用新型产生的有益效果为：本实用新型所述的便于安装的煎烤机下烤盘插座挡板结构，解决了传统的插座挡板移动依靠两件零件之间以面或多点接触摩擦移动所产生的阻力问题，移动更顺畅，卡顿现象降低，本实用新型具有结构简单、设置合理、制作成本低等优点。

附图说明

图1是本实用新型的结构爆炸图；

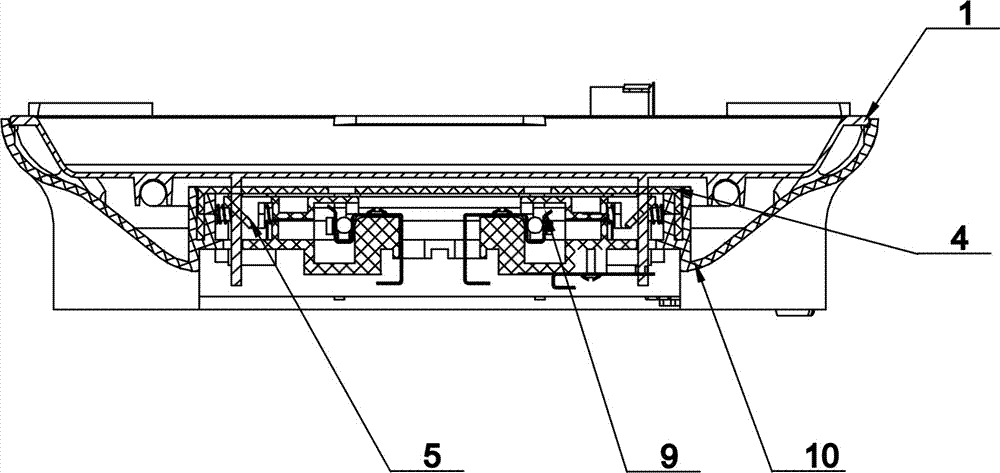

图2是本实用新型组装后的剖视图。

附图标记说明：

下烤盘1、下烤盘发热管2、垫块3、插座盖4、插座挡板5、第一滑动杆6、第二滑动杆7、弹簧8、正负电极簧片9、电木下壳10、螺钉11。

具体实施方式

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

参看如图1——图2所示，本具体实施方式采用如下技术方案：它包含下烤盘1、下烤盘发热管2、垫块3、插座盖4、插座挡板5、第一滑动杆6、第二滑动杆7、弹簧8、正负电极簧片9、电木下壳10、螺钉11；所述的下烤盘1的底部设置有垫块3和两条地极，下烤盘发热管2与垫块插接；所述的下烤盘1的下方设置有电木下壳10，电木下壳10的顶部与插座盖4配合，插座盖4内设置有左右两个插座挡板5，电木下壳10内设置有第一滑动杆6，第一滑动杆6的一侧设置有第二滑动杆7，第一滑动杆6和第二滑动杆7上均套设有弹簧8，且第一滑动杆6和第二滑动杆7通过插座盖4固定；所述的正负电极簧片9与电木下壳10通过螺钉11固定。

本具体实施方式操作时，将插座挡板5插入第一滑动杆6、第二滑动杆7，插座挡板通过滑动杆能定向移动，在安装下烤盘1时，两条地极将两个插座挡板5分别向左右推开，发热管冷针与正负电极簧片接触，地极与地极黄片接触。

采用上述结构后，本具体实施方式产生的有益效果为：本具体实施方式所述的便于安装的煎烤机下烤盘插座挡板结构，解决了传统的插座挡板移动依靠两件零件之间以面或多点接触摩擦移动所产生的阻力问题，移动更顺畅，卡顿现象降低，本具体实施方式具有结构简单、设置合理、制作成本低等优点。

以上显示和描述了本实用新型的基本原理和主要特征以及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
