一种智能型吸尘小车的制作方法

本发明属于吸尘器设计技术领域，具体涉及一种智能型吸尘小车。

背景技术：

近年来，机器工作逐渐取代人力。人们越来越关注家用电器智能化的问题，渴望有一种自主打扫房间的机器，能代替人力自动、自主的在房间内完成地面清理工作，提高办事效率，省时省力。然而，目前大多数吸尘装置均为手动或半自动，无法在吸尘的同时实现自动躲避障碍物，智能化程度较低。

技术实现要素：

有鉴于此，本发明的目的在于提供一种智能型吸尘小车，在吸尘的同时实现自动躲避障碍物，智能化程度高，易于组装、成本低和可靠性高。

本发明的具体技术方案如下：

本发明提供了一种智能型吸尘小车，包括：红外感应装置、继电器、电机驱动器、驱动装置和吸尘装置；

所述驱动装置包括步进电机、固定轮和万向轮；

所述继电器连接所述红外感应装置和电机驱动器，用于感应所述红外感应装置的信号并将信号传递至所述电机驱动器，使得所述电机驱动器启动；

所述电机驱动器连接所述步进电机，所述步进电机控制所述万向轮的转向，用于控制所述红外避障吸尘器的走向，实现避障功能。

优选的，所述电机驱动器为L298N电机驱动器。

优选的，所述吸尘装置为卧式吸尘器。

优选的，所述吸尘装置依次包括吸尘管道、集尘箱、滤尘结构和抽风机；

所述抽风机包括风叶轮、安装板和风叶直流电机；

所述风叶直流电机安装在所述安装板的一侧，所述风叶轮设置于所述安装板的另一侧；

所述风叶直流电机连接所述风叶轮，用于控制所述风叶轮的转动；

所述滤尘结构连接所述风叶轮。

优选的，上述红外避障吸尘器还包括：底盘；

所述吸尘管道包括吸嘴，所述吸嘴穿过所述底盘；

所述继电器、电机驱动器和所述万向轮设置于所述底盘上，与所述吸嘴同侧。

优选的，所述红外感应装置设置于所述底盘的边缘，接近所述吸尘管道。

优选的，所述固定轮垂直设置于所述底盘上，位于所述集尘装置的两侧。

优选的，上述红外避障吸尘器还包括：电池；

所述电池设置于所述底盘上，与所述风叶轮同侧。

与现有技术相比，本发明提供了一种智能型吸尘小车，利用红外线发射与接收原理结合L298N电机驱动器，控制万向轮的转动角度来改变行迹方向，从而实现吸尘小车自动躲避障碍物的功能。通过本发明技术方案得到的智能型吸尘小车在吸尘的同时可实现自动躲避障碍物，智能化程度高，易于组装、成本低和可靠性高。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

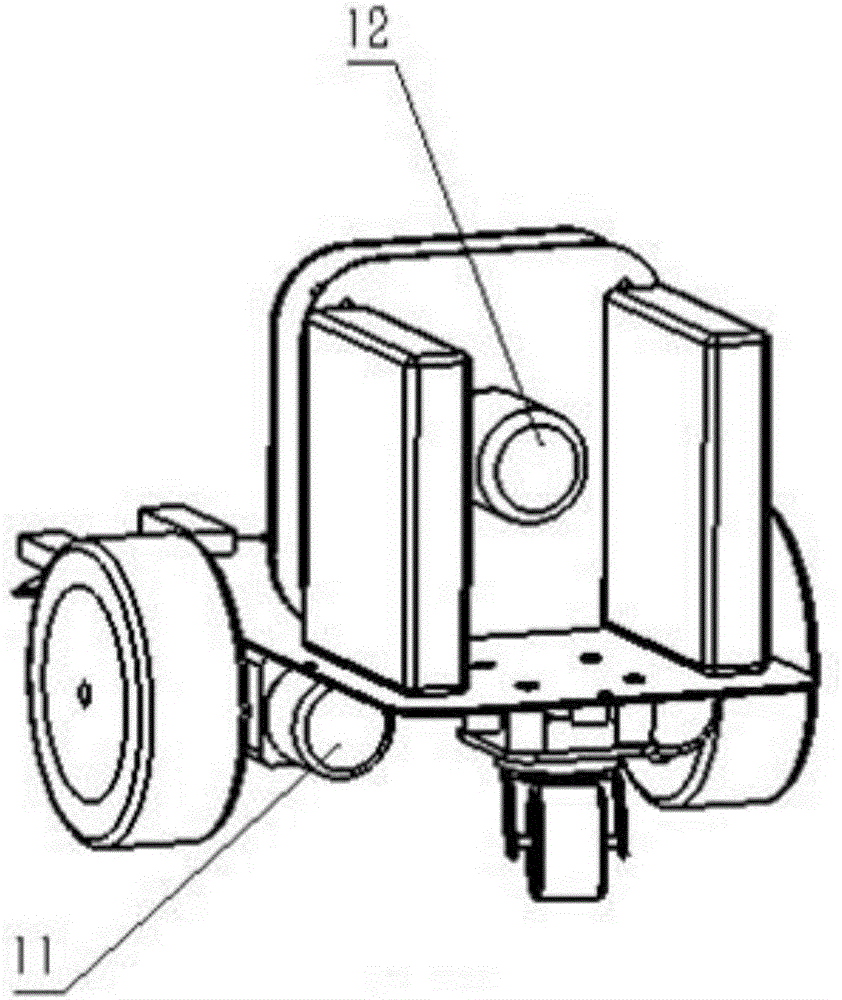

图1为本发明的智能型吸尘小车的主视图；

图2为本发明的智能型吸尘小车的右视图；

图3为本发明的智能型吸尘小车的仰视图。

具体实施方式

下面将结合本发明说明书附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例只是本发明一部分实施例，而不是全部的实施例。本领域技术人员应当理解，对本发明的具体实施例进行修改或者对部分技术特征进行同等替换，而不脱离本发明技术方案的精神，均应涵盖在本发明保护的范围中。

请参照图1至图3，本发明提供了一种智能型吸尘小车，包括：红外感应装置1、继电器14、电机驱动器13、驱动装置、吸尘装置、底板9和电源6；其中，设置于底板9下方的驱动装置包括步进电机11、固定轮10和万向轮8。

位于底板9一端边缘处的4个条形装置为红外感应装置1，红外感应装置1连接继电器14，继电器14连接电机驱动器13；电机驱动器13驱动步进电机11，调节万向轮8的角位移。当红外感应装置1感应到附近存在障碍信号时，将感应信号传递至继电器14，继电器14启动电机驱动器13，电机驱动器13启动步进电机11调节万向轮8的转向，从而控制所述红外避障吸尘器的走向，实现避障功能。

本发明通过筛选所述电机驱动器13选用L298N电机驱动器，内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动步进电机11和继电器14等感性负载；电机驱动器13的L298N芯片采用标准逻辑电平信号控制，通过使能控制端和逻辑电源输入端使内部逻辑电路部分在低电压下工作的同时控制步进电机11的不同转速来改变行迹方向，从而实现红外避障自主行走功能。

位于底板9上方和红外感应装置1同侧的吸尘器选用卧式吸尘器，依次包括吸尘管道2、集尘箱3、滤尘结构7和抽风机，抽风机包括风叶轮4、安装板5和风叶直流电机12。风叶直流电机12安装在安装板5上，风叶轮4设置于安装板5的另一侧；风叶直流电机12连接风叶轮4，用于控制风叶轮4的转动；滤尘结构7连接风叶轮4，集尘箱3连接滤尘结构7，吸尘管道2连通集尘箱3。为了方便吸尘管道2吸尘，吸尘管道2的吸嘴插过所述底板9，吸嘴的朝向和万向轮8、固定轮10、继电器14、电机驱动器13同侧。

卧式吸尘器的工作原理包括起尘、吸尘、滤尘三部分。吸尘器能除尘，主要在于它的“头部”装有一个抽风机。在风叶轮直流电机12接通电源后，抽风机会产生相对强的吸力和压力，在吸力和压力的作用下，空气高速排出，而抽风机前端的集尘箱3内的空气不断地补充风机中的空气，致使集尘箱3内产生瞬时真空，和外界大气压形成负压差，在此压差的作用下，吸入含灰尘的空气。灰尘等杂物通过吸尘管道2，进入集尘箱3中，由于滤尘结构7的阻隔作用使得小杂物不会进入风叶轮4中。
