一种动力式消能防波提的制作方法

本实用新型涉及防波堤，尤其涉及一种动力式消能防波堤。

背景技术：

为适应国际贸易需求和运输船舶向大型化发展的趋势，港口建设逐步进入水深浪大的深水开敞领域，传统的水工结构，如直立式防波堤、斜坡式防波堤，因造价高昂、技术复杂、施工困难等原因不能适应深水港发展的需要，深水防波堤结构形式正在向透空式结构、消能式结构及多功能结构等新型结构发展。

当前国内外关于动力式消能防波堤的研究甚少，仅气幕式防波堤稍有成果，但极少得到应用。

技术实现要素：

本实用新型要解决的技术问题是如何克服现有技术的不足，提供一种动力式消能防波堤。

本实用新型为实现上述目的采用的技术方案是：一种动力式消能防波堤，包括框架、拨波板、轴承、链轮、链条和电动机，所述链条有两组，通过链轮和轴承对称安装在所述框架底部左右两侧，所述链条上至少安装有6块所述拨波板，所述电动机位于两组所述链条中部上端，并固定在所述框架上，所述链轮的转动轴伸出所述轴承，并通过皮带与所述电动机的转轴相连接。

进一步，其中一组所述链条对应链轮上的转动轴带有一对相互啮合的齿轮，并且其中一个齿轮的转轴上还连接有槽轮，另一组所述链条对应的链轮上的转动轴和电动机的转轴也设有槽轮，三个槽轮通过皮带连接。

进一步，每组所述链条至少配有两个水平放置的链轮，靠近框架中部的链轮对应的转动轴用以和电动机连接，所述链条链接在链轮上，形成腰圆形旋转回路，其中左侧链条顺时针旋转，右侧链条逆时针旋转。

进一步，所述拨波板均匀排列安装在所述链条的外表面。

进一步，所述拨波板与链条的连接处设有用以增加拨波板强度的肋板。

本发明的有益效果体现在以下方面：

1、直接作用于波浪能量最为集中的波浪表层，高效消能。

2、避免直冲着波浪运动，大大减小了拨波构件受力，从而减小电功率。

3、当波陡较大时，消波效果明显，波高的最大消减为30％左右。

4、本动力式消能防波堤可安置于因经济原因不得不与强波向、常浪向正交的传统防波堤轴线段，改善其受力情况，延长其材料的修补周期，减少其维修成本。

5、本动力式消能防波堤可安置于需重点防护的建筑物的防波堤前沿，如近海核电站。确保重要的建筑物有足够的安全保障。

附图说明

图1本实用新型整体结构示意图。

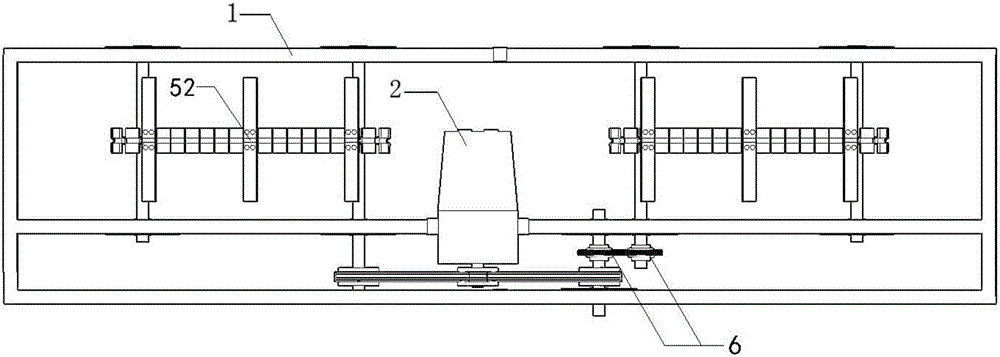

图2本实用新型俯视图。

具体实施方式

如图1，一种动力式消能防波堤，包括框架1、拨波板2、轴承3、链轮4、链条5和电动机6，所述链条5有两组，通过链轮4和轴承3对称安装在所述框架1底部左右两侧，所述链条5上至少安装有6块所述拨波板2，所述电动机6位于两组所述链条5中部上端，并固定在所述框架1上，所述链轮4的转动轴41伸出所述轴承3，并通过皮带61与所述电动机6的转轴相连接。

其中一组所述链条5对应链轮4上的转动轴41带有一对相互啮合的齿轮7，并且其中一个齿轮的转轴上还连接有槽轮，另一组所述链条5对应的链轮4上的转动轴41和电动机6的转轴也设有槽轮，三个槽轮通过皮带61连接。

每组所述链条5配有两个水平放置的链轮4，靠近框架1中部的链轮4对应的转动轴41用以和电动机连接，所述链条5链接在链轮4上，形成腰圆形旋转回路，其中左侧链条5顺时针旋转，右侧链条5逆时针旋转。

所述拨波板2均匀排列安装在所述链条5的外表面，所述拨波板2与链条5的连接处设有用以增加拨波板强度的肋板21。

其中框架1通过角钢焊接而成，拨波板2通过螺栓固定在链条5上，链轮4通过轴承固3定在框架1上，并且，用来挂载皮带61，连接电动机6。

本实用新型在工作时，通过电动机6的带动，位于框架1两侧的链条5分别进行顺时针和逆时针的旋转，并带动拨波板2，将周围的波浪向框架1的两侧拨动，形成主动消除波浪动能的消波形式。

上述实施例只是为了说明本实用新型的技术构思及特点，其目的是在于让本领域内的普通技术人员能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡是根据本

技术实现要素：
的实质所作出的等效的变化或修饰，都应涵盖在本实用新型的保护范围内。
