拉线活动地锚装置的制作方法

本实用新型属于电力施工器具，特别涉及一种拉线活动地锚装置。

背景技术：

配电线路中的拉线用来平衡作用于杆塔的横向荷载和导线张力，可减少杆塔材料的消耗量，降低线路造价，另一方面连同拉线棒、拉线基础一起将杆塔固定在地面上，以保证杆塔不发生倾斜和倒塌，拉线作用不容小视，目前保证拉线发挥良好的作用，预防拉线基础上拨措施，主要是靠加深拉线棒的埋深和加大拉线基础面积来实现，在开挖拉线坑时占地较大，增加土方量，并浪费石料，费时费力。

技术实现要素：

本实用新型的目的在于克服上述技术不足，提供一种结构简单，能够防止拉线基础上拨，便于杆塔固定的拉线活动地锚装置。

本实用新型解决技术问题采用的技术方案是：拉线活动地锚装置包括地锚体一、地锚体二、紧固螺栓螺母，其特点是地锚是由地锚体一与地锚体二之间用紧固螺栓螺母连接组成的倒正四锥台形的凹形槽，凹形槽的底部设有一个拉线穿孔，地锚的上面和下面分别固定设有防腐层。

本实用新型的有益效果是：拉线活动地锚装置结构简单，可以增大拉线地埋部分的承压面积，增加抗拨力，减少拉线坑占地面积，节约资源，同时减少拉线坑的挖填土量，省时省力，可提高工作效率。

附图说明

以下结合附图以实施例具体说明。

图1是拉线活动地锚装置使用结构图。

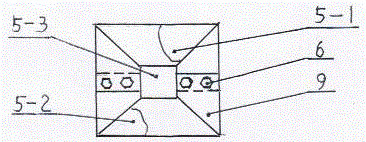

图2是图1中地锚俯视图。

图中，1-电杆；2-拉线环；3-拉线一；4-拉线连接环；5-地锚；5-1-地锚体一；5-2-地锚体二；5-3-拉线穿孔；6-紧固螺栓螺母；7-拉线基础；8-拉线二；9-防腐层。

具体实施方式

实施例，参照附图1、2，拉线活动地锚装置的地锚5由地锚体一5-1与地锚体二5-2之间用紧固螺栓螺母6连接组成的倒正四锥台形的凹形槽，凹形槽的底部设有一个拉线穿孔5-3，地锚5的上面和下面分别固定设有防腐层9。

拉线活动地锚装置的使用方法是：置于土层中的电杆1的上端通过拉线环2连接拉线一3的上端，拉线一3的下端通过拉线连接环4连接拉线二8的上端，地锚5置于电杆1旁边的土层中，拉线二8的下端穿过拉线穿孔5-3连接拉线基础7，拉线基础7置于地锚5下方的土层中。
