可拆卸缆风绳地锚组件的制作方法

本实用新型涉及一种可拆卸缆风绳地锚组件。

背景技术：

传统的缆风绳地锚装置通常采用带有弯钩的膨胀螺栓打入浇筑完成的混凝土地面中，再用缆风绳挂钩将其勾住，这种需要施工人员后期打入膨胀螺栓的做法，不仅无法保证受力质量，而且造成地锚圆环露出地面，影响美观，人员走动不便。

技术实现要素：

本实用新型的目的在于提供一种结构简单，操作方便的可拆卸缆风绳地锚组件。

本实用新型的目的通过如下技术方案实现：一种可拆卸缆风绳地锚组件，它包括预埋底板、固设于预埋底板上侧面的预埋螺纹套管以及旋设固定在预埋螺纹套管上的螺栓锁定件；所述螺栓锁定件包括平头螺栓以及设于平头螺栓上端的钩环。

较之现有技术而言，本实用新型的优点在于：

本实用新型既保证了缆风绳地锚组件的受力质量，减少施工人员的操作工序，此外可拆卸的螺栓锁定件在平常未使用时可以收纳放好，既美观又不妨碍施工人员走动。

附图说明

图1是本实用新型一种可拆卸缆风绳地锚组件实施例的结构示意图。

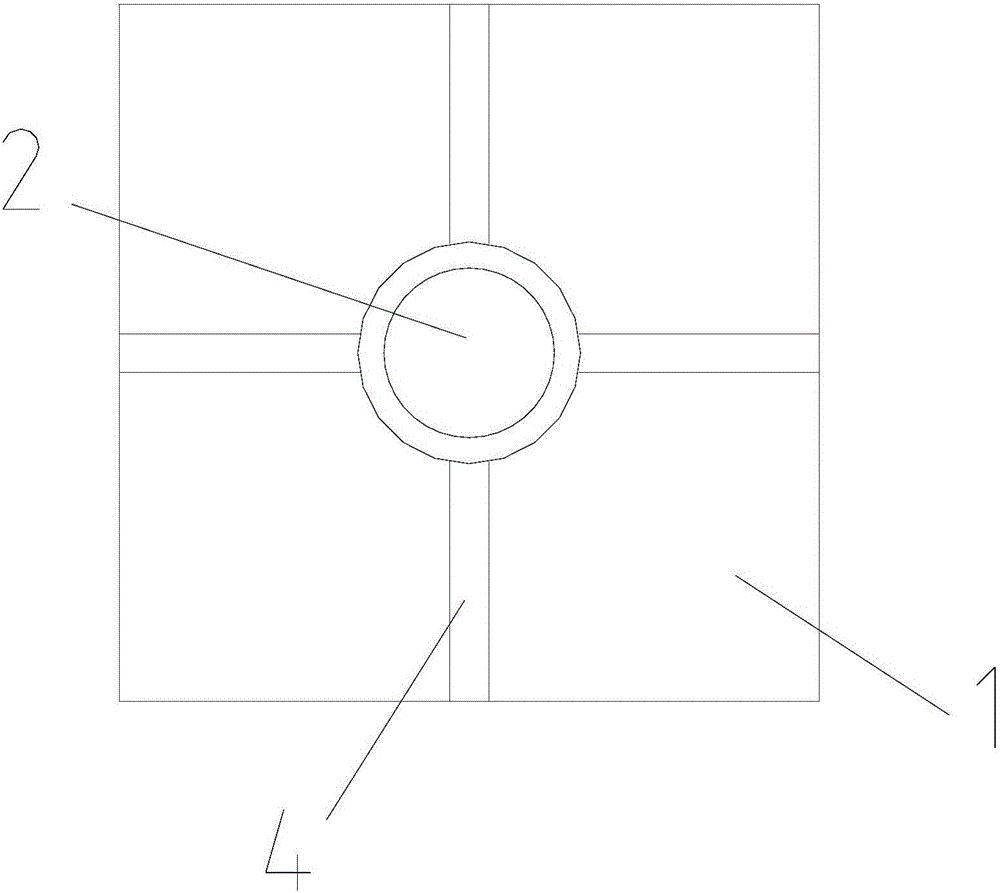

图2是图1的俯视图。

图3是螺栓锁定件的结构示意图。

图4是图3的侧视图。

标号说明：1预埋底板、2预埋螺纹套管、3-1平头螺栓、3-2钩环、4侧钢肋板。

具体实施方式

下面结合说明书附图和实施例对本

技术实现要素：
进行详细说明：

如图1至图4所示为本实用新型提供的一种可拆卸缆风绳地锚组件的实施例示意图。

一种可拆卸缆风绳地锚组件，它包括预埋底板1、固设于预埋底板1上侧面的预埋螺纹套管2以及旋设固定在预埋螺纹套管2上的螺栓锁定件；所述螺栓锁定件包括平头螺栓3-1以及设于平头螺栓3-1上端的钩环3-2。

预埋底板1增加了整个预埋件的受力面积。

它还包括若干固设在预埋螺纹套管2四周的侧钢肋板4，各侧钢肋板4分别与预埋螺纹套管2外管壁以及预埋底板1固定。

侧钢肋板4设有四片，以预埋螺纹套管2为中心对称分布，侧钢肋板4设置提高了预埋底板1和预埋螺纹套管2连接的整体性。

所述钩环3-2为半圆形环。钩环3-2用于钩挂缆风绳挂钩。

预埋底板1、预埋螺纹套管2和侧钢肋板4所形成的底座预先埋入混凝土中，混凝土凝固后形成与螺栓锁定件配合的固定底座，当需要钩挂缆风绳时，将螺栓锁定件旋入预埋螺纹套管2上进行固定，然后将缆风绳挂钩挂住钩环3-2，未使用缆风绳时，将螺栓锁定件收起，既美观又不妨碍人员走动。
