一种密封连接机构的制作方法

本发明涉及一种密封连接机构，用于将管件密封固定在壁孔上。

背景技术：

在某些坐便器冲刷水路中，需要将塑料管件密封固定安装在坐便器陶瓷孔中。目前采用铜螺杆、铜螺母及密封件配合的方式，密封件置于铜螺杆与铜螺母之间，铜螺母顶住密封件。装配时通过旋动铜螺母回拉铜螺杆强行挤压密封件使密封件径向展开，然后由铜螺杆压住密封件紧贴陶瓷孔表面从而达到密封效果。由于螺杆紧贴密封件转动，旋转摩擦力大，导致旋动螺母时，螺杆会跟转，因此需要专门的工装治具，同时由于挤压密封件需要较大的力，该方案结构复杂、操作费劲且成本高。

技术实现要素：

针对现有技术的缺陷，本发明的目的在于提供一种安装快捷方便、密封效果好的密封连接机构。

本发明的密封连接机构，用于将管件密封固定在壁孔上，包括：

一在工作位置时插入并嵌合在壁孔（410）中的嵌合件（100）；

一具有径向向外凸缘（310）的管件（300）；

一位于管件凸缘（310）和壁孔外端面（411）之间的弹性密封件（200）；

所述管件（300）与嵌合件（100）设有相互配合的螺纹区段（320，150），工作位置时，通过所述螺纹区段（150，320）使弹性密封件（200）在所述凸缘（310）和壁孔外端面（411）间受到挤压，弹性密封件（200）两端面分别抵顶所述凸缘（310）和壁孔外端面（411）形成密封。

作为优选，所述嵌合件（100）沿插入方向具有多个轴向延伸的槽（110），所述嵌合件（100）在轴向上通过所述槽（110）形成多个弹性片，所述弹性片具有径向凸出的嵌合部（120），工作位置时所述嵌合部（120）卡紧壁孔内端面（412）。

作为优选，所述管件（300）沿插入方向的前段为整圆结构（330），工作位置时，所述整圆结构（330）支撑所述嵌合部（120）卡紧壁孔内端面（412）。

作为优选，所述嵌合部（120）沿插入方向设有导向斜面（121），背向于插入方向设有延伸至弹性片的台阶（122）。

作为优选，所述嵌合件（100）在轴向上通过所述槽（110）还形成至少两导向片（130），所述导向片（130）径向向内设有凹槽（131），所述凹槽（131）内套设有弹性环（160）。

作为优选，所述弹性密封件（200）套设在嵌合件（100）外壁面，所述嵌合件（100）的内壁面设有内螺纹（150），所述管件（300）的外壁面设有与之配合的外螺纹（320）。

作为优选，所述嵌合件（100）外壁面设有止转凸起（140），所述弹性密封件（200）内壁面设有止转槽（210），所述止转凸起（140）与止转槽（210）相互作用以避免嵌合件（100）与弹性密封件（200）之间发生转动。

作为优选，所述止转槽（210）沿弹性密封件（200）的背向于插入方向的端面往另一端设置，但不穿透至另一端面。

作为优选，所述弹性密封件（200）与壁孔外端面（411）接触的端面上设有至少一一体成型的环状凸起（220）。

作为优选，所述管件（300）背向于插入方向一侧设有用于转动管件（300）的用手或必要时借助于工具作用的旋转部（340）。

本发明的有益效果是：

1.嵌合件（100）嵌合在壁孔中，并通过管件（300）与嵌合件（100）上设置的相互配合的螺纹，使弹性密封件（200）在管件凸缘（310）和壁孔外端面（411）间受到挤压，弹性密封件（200）两端面分别抵顶所述凸缘（310）和壁孔外端面（411）形成密封，实现将管件密封固定在壁孔上。本发明仅用一个弹性密封件（200）即实现了整个装置的密封，结构简单、部件少、成本低，并且安装快捷方便、密封效果好。

2.通过设置在嵌合件（100）的径向凸出的嵌合部（120）卡紧壁孔内端面（412），因此旋紧螺纹时，嵌合部（120）对壁孔内端面（412）有拉紧作用，该结构可以克服壁孔生产时产生的厚度波动的影响，对弹性密封件形成可靠的压缩以保证密封效果。

3.管件（300）支撑嵌合件嵌合部（120）的部分为整圆结构（330），可以避免塑料件因蠕变性能产生的密封失效的风险。

4.嵌合部（120）沿插入方向设有导向斜面（121），可以引导嵌合部快速插入壁孔，背向于插入方向设有延伸至弹性片的台阶（122），则可以克服因生产时产生的壁孔孔径大小波动的影响，保证嵌合部（120）与壁孔（410）之间的固定。

5.嵌合件（100）还形成至少两导向片（130），可以进一步引导嵌合部快速插入壁孔（410）形成固定，同时导向片凹槽（131）内套设弹性环（160），则可以加大壁孔（410）与嵌合件（100）之间的摩擦力，当旋转管件（300）时，起到了防止嵌合件（100）跟着一起旋转的效果。

6.止转凸起（140）与止转槽（210）相互作用，可以避免螺纹旋转时嵌合件（100）与弹性密封件（200）之间发生转动，结构简单，安装方便。

7.止转槽（210）沿弹性密封件（200）的背向于插入方向的端面往另一端设置，但不穿透至另一端面，便于装配操作，同时在一定程度上可避免壁孔厚度波动的影响，适配性更好。

8.弹性密封件（200）与壁孔外端面（411）接触的端面上设有至少一一体成型的环状凸起（220），可进一步加强密封效果，同时避免壁孔外端面的不平整带来的密封效果欠佳的问题。

附图说明

图1为本发明密封连接机构的部件分解图；

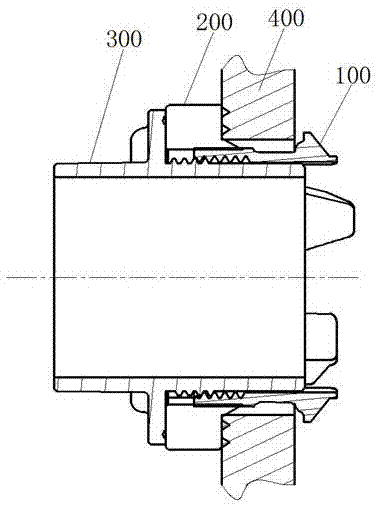

图2为本发明密封连接机构工作状态的剖视图；

图3为本发明密封连接机构的嵌合件的结构示意图；

图4为本发明密封连接机构的弹性密封件的结构示意图；

图5为本发明密封连接机构的管件的结构示意图；

图6为本发明密封连接机构的另一实施例工作状态的剖视图。

具体实施方式

以下通过具体实施方式结合附图，对本发明的技术方案进行进一步说明与描述。

本发明的密封连接机构，用于将管件密封固定在壁孔上，该壁孔是指设在具有一定厚度固体物的开孔、某一管道的进水开口或出水开口等，该壁孔一般与管件材质不同，壁孔中不易成型较精确的连接结构，如马桶水箱内用于固定进水阀或排水阀的陶瓷开孔，又如马桶喷射输水管道或刷圈输水管道的隔离壁的陶瓷开孔等等，但并不以此为限。因此，通过本发明的密封连接机构，流体可通过管件引入或引出至另一管道内。

如图1-5所示，密封连接机构用于将管件300密封固定在固体物或管道400的壁孔410上，壁孔410具有壁孔内端面412和壁孔外端面411，壁孔外端面411为密封面，壁孔内端面412为固定面。本发明的密封连接机构包括三个部件：嵌合件100、弹性密封件200、管件300，嵌合件100和管件300优选为塑料材质，弹性密封件200为橡胶材质。

嵌合件100在工作位置时插入并嵌合在壁孔410中，管件300具有径向向外凸缘310，弹性密封件200呈环形、位于管件凸缘310和壁孔外端面411之间，该管件300与嵌合件100设有相互配合的螺纹区段，工作位置时通过相互配合的螺纹使该弹性密封件200在该凸缘310和壁孔外端面411间受到挤压，弹性密封件200两端面分别抵顶凸缘310和壁孔外端面411形成密封。

具体地，该嵌合件100沿插入方向具有多个轴向延伸的槽110，该嵌合件100在轴向上通过该槽110形成多个弹性片，该弹性片具有径向凸出的嵌合部120，工作位置时该嵌合部120卡紧壁孔内端面412。在旋紧螺纹时，嵌合部120对壁孔内端面412有拉紧作用，嵌合部120反抓住壁孔内端面412，因此可以克服壁孔生产时产生的厚度波动的影响，对弹性密封件形成可靠的压缩以保证密封效果。

该嵌合部120沿插入方向设有导向斜面121，背向于插入方向设有延伸至弹性片的台阶122，以便于将嵌合部120插入壁孔410中，同时克服因生产时产生的壁孔孔径大小波动的影响，保证嵌合部120与壁孔410之间的固定。为进一步引导嵌合部120快速插入壁孔410形成固定，该嵌合件100在轴向上通过该槽110还形成至少两导向片130。

为了避免塑料件因蠕变性能产生的密封失效的风险，该管件300沿插入方向的前段为整圆结构330，即管件300支撑嵌合件嵌合部120的部分为整圆结构330，工作位置时，该整圆结构330支撑该嵌合部120卡紧壁孔内端面412，对于该整圆结构330的长度，最好是至少在工作位置时管件沿插入方向的端面与嵌合件的嵌合位置平齐。

为进一步加强密封效果，同时避免壁孔外端面412的不平整带来的密封效果欠佳的问题，弹性密封件200与壁孔外端面411接触的端面上设有至少一一体成型的环状凸起220，优选地，弹性密封件200该端面上紧贴嵌合件外壁的内周具有环状凸起，弹性密封件200该端面上外周具有环状凸起以及该端面上内周与外周的中部位置具有环状凸起。

关于管件300与嵌合件100之间相互配合的螺纹区段，作为优选，弹性密封件200套设在嵌合件100外壁面，该嵌合件100的内壁面设有内螺纹150，该管件300的外壁面设有与之配合的外螺纹320，凸缘310与外螺纹320相邻。为方便旋紧螺纹，该管件300背向于插入方向一侧设有用于转动管件300的用手或必要时借助于工具作用的旋转部340。需要指出的是，本发明的螺纹配合形式并不以此为限，也可以是其他形式，例如管件的内壁面设有内螺纹，嵌合件外壁面设有与之配合的外螺纹，必要时对相关部件结构进行调整，设置结构支撑嵌合部。

同时，该嵌合件100外壁面设有止转凸起140，该弹性密封件200内壁面设有止转槽210，该止转凸起140与止转槽210相互作用以避免嵌合件100与弹性密封件200之间发生转动。该止转槽210沿弹性密封件200的背向于插入方向的端面往另一端设置，但不穿透至另一端面。这在一定程度上可避免壁孔厚度波动的影响，使本发明的密封连接机构的适配性更好。

安装时，对准嵌合件100外壁面的止转凸起140与弹性密封件200的止转槽210，将弹性密封件200套在嵌合件100外壁面。然后，沿着导向片130将嵌合件100插入壁孔410中，使嵌合件100的嵌合部120卡住壁孔内端面412。最后，通过相互配合的螺纹，将管件300旋入嵌合件100，嵌合部120拉紧壁孔内端面412，同时，弹性密封件200在凸缘310和壁孔外端面411间受到挤压形成密封。

另一实施例中，该导向片130径向向内设有凹槽131，该凹槽131内套设有弹性环160，可以加大壁孔410与嵌合件100之间的摩擦力，当旋转管件300时，起到了防止嵌合件100跟着一起旋转的效果。

本发明的嵌合件100嵌合在壁孔410中，并通过管件300与嵌合件100上设置的相互配合的螺纹，使弹性密封件200在管件凸缘310和壁孔外端面411间受到挤压形成密封，实现将管件密封固定在壁孔上。本发明仅用一个弹性密封件即实现了整个装置的密封，结构简单、部件少、成本低，并且安装快捷方便、密封效果好。

以上所述示出并描述了本发明的优选实施例，应当理解本发明并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述发明构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本发明的精神和范围，则都应在本发明所附权利要求的保护范围内。
